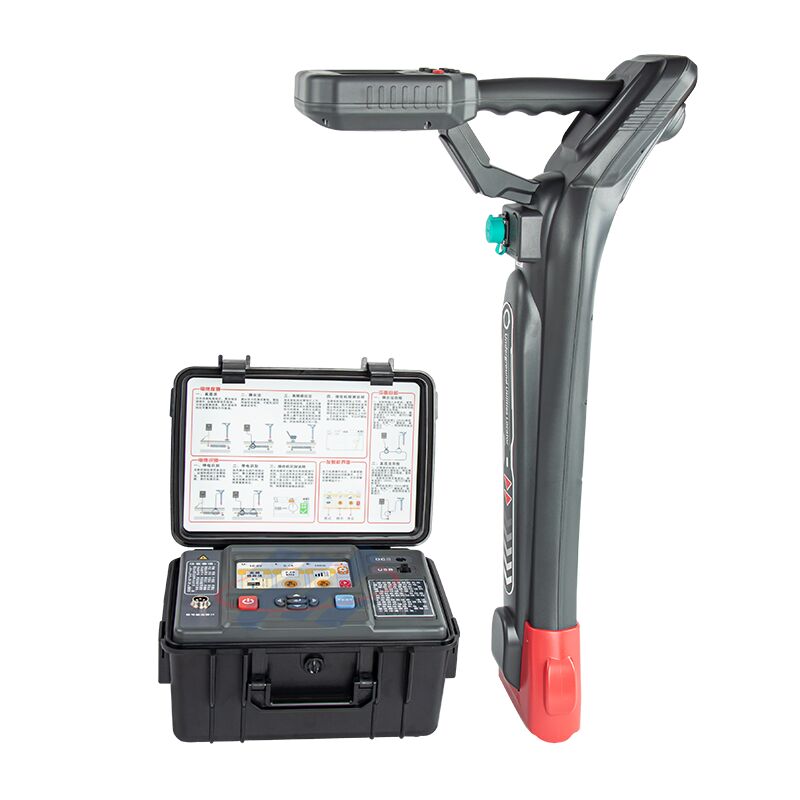

Ce localisateur de câbles XHGX507X utilise le signal de champ électromagnétique du câble souterrain pour localiser le câble et donne les relevés de profondeur et de courant, afin de réaliser la fonction de détection de câble.
L'émetteur et le récepteur de cet appareil sont conformes à la partie 15 des règles de la FCC des États-Unis, cet équipement est conforme aux dispositions pertinentes de la directive européenne 1999/5/CE.Caractéristiques :
Cet appareil peut être utilisé pour la recherche de chemin de câble, l'identification de câbles hors tension et sous tension
Prend en charge les fonctions d'indication de direction et de phase du courant, et dispose d'une technologie unique qui peut afficher la direction et la phase du courant du signal de suivi, améliorant ainsi efficacement la précision du chemin de recherche.
En même temps, il peut également détecter la profondeur d'enfouissement du câble.
Émetteur avec plusieurs options de fréquence, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, mode multi-fréquences.
Fonction avec ohmmètre pour tester la valeur de résistance continue externe du courant.
Affichage numérique de l'intensité du signal
Les flèches gauche et droite indiquent l'emplacement du pipeline
Fréquence de fonctionnement
Affichage graphique de l'intensité du signal
Mode de fonctionnement
Alimentation de la batterie
La boussole indique la direction du pipeline
Affichage en temps réel de la profondeur et du courant du pipeline
Panneau d'instrument de l'émetteur et introduction de la fonctionL'émetteur est une source de signal capable d'émettre suffisamment de puissance, et est l'un des cœurs de cet ensemble d'instruments. Il possède des fonctions complètes, une grande intelligence et une utilisation simple.Introduction du panneau
Remarque : voir l'image ci-dessus
1. Touche 2. Port de sortie 3. Zone d'affichage LCD 4. Touche composite de fréquence 5. Réglage de la puissance
touche composite
6. Touche composite de menu 7. Port de charge
Introduction de la fonction
1. Touche de commutation : ce commutateur est un commutateur autobloquant ; appuyez dessus pour mettre sous tension, l'émetteur est en état de fonctionnement ; relâchez pour couper l'alimentation, l'émetteur est en état d'arrêt.
2. Port de sortie : ce port est une prise aviation dédiée multi-cœurs ; il est utilisé pour modifier le mode de sortie du signal. La connexion de la ligne de connexion directe est le mode de connexion directe ; l'insertion de la connexion de la pince de couplage est le mode de couplage ; la non-connexion de la ligne est le mode d'induction.
3. Zone d'affichage à cristaux liquides : affiche les informations de base requises.
4. Touche de fréquence : cette touche est un commutateur souple à impulsion ; la fréquence du signal de sortie peut être modifiée à chaque fois qu'elle est enfoncée ; la mise sous tension initiale est de 577 Hz. Initialement 8 kHz en mode de détection. Dans l'interface du menu de réglage de la fréquence, appuyez sur cette touche pour sélectionner ou annuler la fréquence couverte par la barre lumineuse ; dans le réglage du mode multi-fréquences, appuyez sur cette touche pour choisir de remplacer le canal de fréquence de sortie.
5. Touche d'alimentation : cette touche est un commutateur souple à impulsion ; la puissance de sortie peut être modifiée une fois à chaque fois qu'elle est enfoncée, et elle peut être sélectionnée parmi les niveaux bas, moyen, élevé et complet. Parcourez le menu de fréquence ; en mode multi-fréquences, appuyez sur cette touche pour sélectionner la fréquence de sortie.
6. Touche de menu : cette touche est un commutateur souple à impulsion ; appuyez sur cette touche pour entrer en boucle dans le menu de réglage de la fréquence, le mode de mesure de la résistance et le réglage du mode multi-fréquences.
7. Port de charge : ce port est un support de charge Φ2.1 ; il est utilisé pour connecter un chargeur spécial pour charger la batterie.Contenu d'affichage de l'interface de l'émetteur
| Fréquence |
Affiche la fréquence de sortie actuelle |
| Puissance |
Affiche la puissance de sortie actuelle ; il peut afficher respectivement les niveaux bas, moyen,
élevé et complet |
| Mode |
Affiche le mode de fonctionnement actuel ; la connexion directe, le couplage et l'induction peuvent
être affichés séparément. |
| Courant |
Affiche la valeur actuelle du courant de boucle ; l'affichage effectif est de 0 à 999 mA.
Impédance : affiche la valeur actuelle de l'impédance de boucle ; l'affichage effectif est
00001-20000 ohms. |
| Puissance |
Indique la puissance actuelle de la batterie ; elle est représentée par un symbole de batterie, tout en noir est
pleine puissance, et la gauche est l'affichage du pourcentage de puissance actuel. |
| Conseil de correspondance |
Lorsque le cercle sous l'image commence à rouler, cela signifie que l'émetteur est
fonctionnant de manière stable. |
| Réglage de la fréquence |
577 Hz, 815 Hz, 8 kHz, 33 kHz, 65 kHz, 82 kHz, 133 kHz, ss low, ss high, mode multi-fréquences. |
Mode de sortie du signal - mode de fonctionnement de l'émetteurL'émetteur peut émettre différents signaux CA, qui peuvent être appliqués au câble cible de trois manières (connexion directe, couplage, induction). Pour assurer une transmission de signal fiable sur le câble cible, il doit y avoir une boucle fiable dans la ligne. Il peut s'agir d'une boucle indirecte composée de la terre, d'une boucle capacitive composée d'une capacité distribuée formée entre un câble suffisamment long et la terre, ou d'une boucle directe composée de points de défaut de court-circuit entre les lignes. Différents circuits répondent à différents tests.Brève introduction au récepteur
Panneau du récepteur et introduction de la fonction
Un récepteur est une intégration d'un circuit système capable de recevoir un champ magnétique spécifique et de le convertir en un signal électrique pour l'afficher et inviter l'opérateur. C'est le deuxième cœur de cet ensemble d'instruments. Il est entièrement fonctionnel, hautement intelligent, portable, léger et facile à utiliser.
Introduction de la fonction de contenu d'affichage de l'interface
Interface du mode flèche de crête large du récepteur
Fréquence : Affiche la valeur de fréquence de réception actuelle ; la valeur initiale est de 577 Hz lors de la mise sous tension.
Grille : L'intensité du signal est indiquée par la longueur de la grille ; la grille se déplace des deux côtés vers le milieu, et le signal est trop fort ou hors de portée lorsque la grille est pleine.
Trois chiffres : l'intensité du signal est indiquée par la taille du nombre ; la plage valide est de 00,0 à 99,9, lorsque 99,9 est affiché, le signal est trop fort ou hors de portée.
Boussole de couleur : indique la direction du pipeline.
Profondeur et courant : Indique la profondeur mesurée du pipeline souterrain et le courant sur le pipeline.
Gain : Indique l'amplification du signal actuellement traité par le récepteur, avec une plage dynamique de 000 à 140 db ; il est automatiquement ajusté par défaut. Le démarrage initial est de 60 db.
Mode : Indique la façon dont le récepteur reçoit le signal et affiche le pic étroit, le pic large, le creux, la flèche de crête large, le pic + le creux et l'équipement externe ; la mise sous tension initiale est le pic large. Les appareils externes sont automatiquement reconnus.
Niveau de la batterie : Indique le niveau actuel de la batterie ; il est indiqué par le symbole de la batterie.
Volume : Indique l'état de fonctionnement actuel du buzzer, représenté par le symbole du klaxon plus une ligne, une ligne est une faible intensité sonore, deux lignes sont une intensité sonore moyenne, trois lignes sont une intensité sonore élevée et une croix est pour désactiver le buzzer. La mise sous tension initiale est de désactiver le buzzer.
Flèches gauche et droite : Les flèches apparaissent automatiquement en dehors du câble pour indiquer l'emplacement du câble ; deux flèches apparaissent au-dessus du câble.
Direction du courant : Lors de l'utilisation de la fréquence SS, cette fonction peut afficher la direction du courant du signal pour aider l'opérateur à trouver le chemin.
Indication de phase : Lors de l'utilisation de la fréquence SS, le récepteur affichera la phase du signal. Appuyez longuement sur la touche de fréquence pour effacer la phase.
Caractéristiques du récepteur
1) Positionnement du câble : sélectionnez la méthode de la crête d'onde et utilisez le positionnement de l'antenne parallèle pour suivre rapidement le câble cible. Lorsqu'il se trouve au-dessus du câble, le signal est le plus grand et les deux côtés sont réduits. Choisissez la méthode de la vallée et utilisez l'antenne verticale pour le positionnement. Lorsqu'il n'y a pas de câbles adjacents et de sources d'interférences, le positionnement est plus précis et fiable. Lorsque le récepteur se trouve au-dessus du câble, le signal est le plus petit et le signal des deux côtés est important.
2) Mesure de la profondeur : en mode de connexion directe, la profondeur est mesurée directement. Placez le récepteur directement au-dessus du pipeline et maintenez le corps de l'instrument immobile lorsque la direction indiquée par la boussole pointe droit devant, et la valeur de sondage en temps réel est affichée dans le coin supérieur gauche.
invite vocale
Une excellente caractéristique de cet instrument est qu'il dispose d'une invite vocale, ce qui peut réduire la fatigue oculaire de l'opérateur lorsqu'il travaille pendant une longue période et rendre le travail de détection plus simple et plus clair. Le volume du son émis par le récepteur est proportionnel à la force du signal reçu. Sous gain unitaire, lorsque le son du récepteur est fort et rapide, cela signifie que le signal reçu est fort, et vice versa, cela signifie que le
signal reçu est faible. Lorsque le récepteur est dans la méthode de la crête, le son est le plus fort et le plus aigu juste au-dessus du câble, et le son est petit et clairsemé des deux côtés. Lorsque le récepteur est dans la méthode de la vallée, le son est le plus petit et le plus clairsemé juste au-dessus du pipeline, et le son est fort et serré des deux côtés.Mode de fonctionnement du récepteur
principe de fonctionnement
Lorsqu'un signal est appliqué au câble, il y a un courant sur le câble, et le courant génère un champ magnétique qui rayonne autour du câble. La fréquence du champ magnétique est cohérente avec la fréquence du signal appliqué. La force est le câble comme centre du cercle et le rayonnement est diminué, et la direction est la direction tangente d'un certain point sur le cercle de rayonnement.
Le récepteur reçoit le signal de champ magnétique ou le signal de champ électrique fuyant rayonné par le câble via l'antenne interne ou le dispositif d'entrée externe, et peut être traité dans deux modes de fonctionnement différents, et la modification de l'intensité du signal est invitée à l'opérateur.
Mode de réception du signal - mode de fonctionnement du récepteur
Méthode de la crête(pics étroits, pics larges, flèches larges, pics + vallées)
Méthode du creux(creux)Liste de colisage
