Pour le système d'alimentation, le transformateur est l'équipement de base du système, de sorte que le fonctionnement à long terme et fiable du transformateur est lié à la stabilité et à la fiabilité de l'ensemble du système.
La résistance en courant continu du transformateur est un élément de test obligatoire pour les produits semi-finis, les produits finis, les essais d'usine, l'installation, la fabrication et la fabrication de produits.test de remise en main et test préventif du département de l'énergie dans la fabrication de transformateursIl peut effectivement détecter la sélection de matériaux, le soudage, les pièces de connexion lâches, les brins manquants, les fils cassés, etc. de la bobine du transformateur.Pour répondre au besoin de mesure rapide de la résistance en courant continu des transformateurs, notre société a utilisé ses propres avantages techniques pour développer un testeur de résistance à courant continu de transformateur.

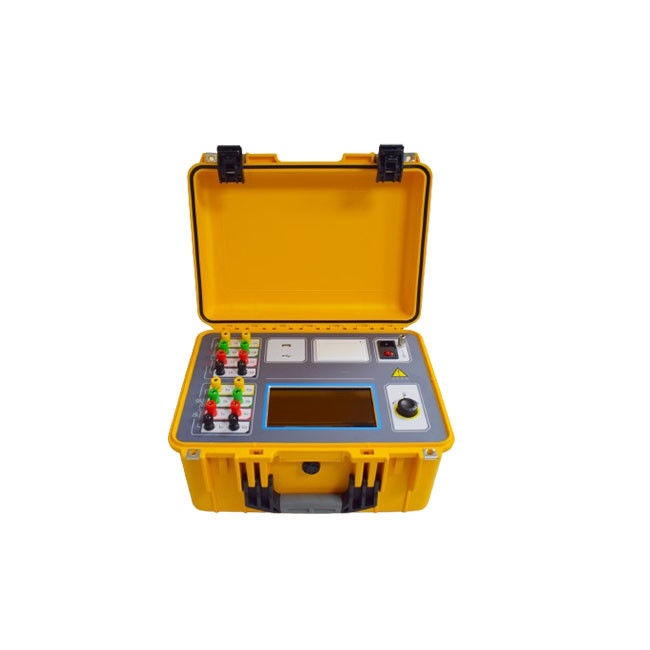

Cet instrument XHZ1320 DC testeur de résistance à l'enroulement est une nouvelle génération de testeur rapide qui intègre des tests de méthode de magnétisation, des essais en trois phases (Yn, Y, △) et des fonctions de dégaussage.Il est un équipement idéal pour mesurer la résistance en courant continu des grands transformateurs de puissance. L'écran adopte un écran LCD haute résolution grand écran couleur avec contrôle tactile et commande de bouton de navette, ce qui est pratique pour une utilisation sur place.fonctionnement facile et intuitifLa vitesse d'essai est rapide, la précision est élevée et la plage de mesure large.
|
1- Le terminal haute tension.
Connectez-vous au boîtier de côté du transformateur à haute tension.
|
|
2- Le terminal basse tension
Connectez-le à la boîte latérale du transformateur.
|
|
3- Un écran tactile.
La taille de l'écran est de 7,0 pouces; la résolution est de 1024 × 600.
|
|
4Le bouton de la navette à une touche:
Toutes les fonctions de l'instrument peuvent être utilisées.
|
|
5Le terminal au sol
Il peut y avoir de la peinture ou de la rouille sur le point de mise à la terre sur place, qui doit être enlevé.
|
|
6. Touche d'allumage / éteinte
Allumez le commutateur pendant environ 2 secondes pour démarrer.
|
|
7. Imprimante
Imprimez les résultats des tests.
|
|
8. Interface USB
Une clé USB externe est utilisée pour stocker les données de test; veuillez utiliser une clé USB au format FAT ou FAT32; pendant le processus de stockage, il est strictement interdit de retirer la clé USB.
|
Spécification technique
| Courant de sortie |
Une seule phase |
Il y a aussi une autre personne qui a été tuée.0.1A, 10mA, < 1mA |
| Trois phases |
Il y a aussi une autre version de l'appel téléphonique.0.1A + 0.1A |
| Plage de mesure |
Une seule phase |
20 A niveau 0,5 mΩ ⋅ 1 Ω
10 A niveau 1.0mΩ 2 Ω
5 A niveau 10 mΩ 4 Ω
1 A niveau 0.1Ω?? 20Ω
0.1A niveau 2.0Ω ⋅ 200Ω
Le niveau de 10mA est de 50Ω ∆2kΩ
La valeur de l'électricité utilisée est la valeur de l'électricité utilisée.
|
| Trois phases |
10A + 10A équipement 0.5mΩ ~ 0.8 Ω
5 A + 5 A niveau 10 mΩ ~ 1,6 Ω
1 A + 1 A niveau 0.1 Ω ~ 8.0 Ω
0.1A + 0.1A engrenage 2.0 Ω ~ 80 Ω
|
| Précision |
± ((lecture × 0,2% + 2 mots) |
| Énergie électrique |
AC220 V ± 10%, 50/60 Hz |
| Température de fonctionnement |
-10 °C ou 50 °C |
| Humidité relative |
< 90%, pas de condensation |
| Le volume de l'instrument |
400 x 315 x 223 mm |
| Poids de l'instrument |
Neuf kilos |
