Test de défaillance du câble personnalisé Transformateur d'alimentation de camion Véhicule d'essai complet

Le Système de diagnostic et de localisation de défauts de câbles monté sur véhicule XHGG555 V2.0 est un laboratoire de test mobile entièrement personnalisé et hautement intégré qui regroupe 12 fonctions spécialisées de test et de diagnostic de câbles dans un seul véhicule. Contrairement aux instruments portables individuels qui doivent être transportés, installés et utilisés séparément, le XHGG555 fournit une plateforme mobile clé en main où tous les systèmes sont installés en permanence, interconnectés et prêts à être déployés immédiatement sur n'importe quel site de terrain.

En plus du système de diagnostic de défauts de câbles principal, la plateforme XHGG555 peut être personnalisée pour intégrer des tests de transformateurs, des tests de disjoncteurs et d'autres systèmes de diagnostic haute tension selon les exigences du client. XZH TEST peut fournir un véhicule complet ou adapter le système de test pour une installation dans le véhicule du client en fonction des dimensions de l'espace intérieur.

1. Générateur d'impulsions haute tension CC : Provoque une décharge de claquage au point de défaut du câble pour l'initiation du test
2. Onde progressive réfléchie (TDR) : Mesure approximative de tous les types de défauts d'isolation principale des câbles
3. Synchronisation acoustique-magnétique : Mesure précise et pointage des défauts d'isolation principale des câbles
4. Sonde électromagnétique : Localise avec précision les tracés de câbles inconnus et les profondeurs d'enfouissement
5. Méthode du pont : Mesure approximative des défauts de gaine extérieure et des défauts d'infiltration d'eau de l'isolation principale
6. Méthode de tension de pas et de courant de pince : Localisation précise des défauts de gaine extérieure
7. Brûlage à puissance constante : Réduit les défauts à très haute résistance en basse résistance pour une localisation plus facile
8. Encodage + méthode de phase : Identification de câbles multiples parmi des câbles groupés
9. Mise à la terre à distance : Vérification destructive finale — garantit absolument la sécurité de l'opérateur avant la coupe
10. Ultra basse fréquence (0,1 Hz) : Test de tenue en tension d'isolement et test de pertes diélectriques
11. Mesure de la loi d'Ohm : Test de qualité de la résistance de boucle du câble
12. Outils de terrain essentiels : Mégohmmètre, instruments de mesure, outils d'électricien — tout à bord

• 12 fonctions de test entièrement intégrées dans un seul véhicule — diagnostic complet des câbles sans déballer les instruments
• Architecture modulaire — ajoutez ou supprimez des modules fonctionnels librement ; la défaillance d'un seul module n'affecte pas les autres
• Écran tactile industriel Full HD de 15,6 pouces avec anti-reflets et multi-touch pour une utilisation sur le terrain par tous les temps
• Interface graphique Windows avec contrôle intuitif par molette de commande — formation minimale requise
• Sécurité complète : CE, EN 61010, arrêt d'urgence, surveillance du contact de porte, mise à la terre automatique par décharge
• Plateforme personnalisable — intégrez des tests de transformateurs, des tests de disjoncteurs ou d'autres systèmes de diagnostic haute tension
• Options de véhicules flexibles — utilisez notre véhicule ou installez-le dans votre véhicule de flotte existant

Histoires de réussite

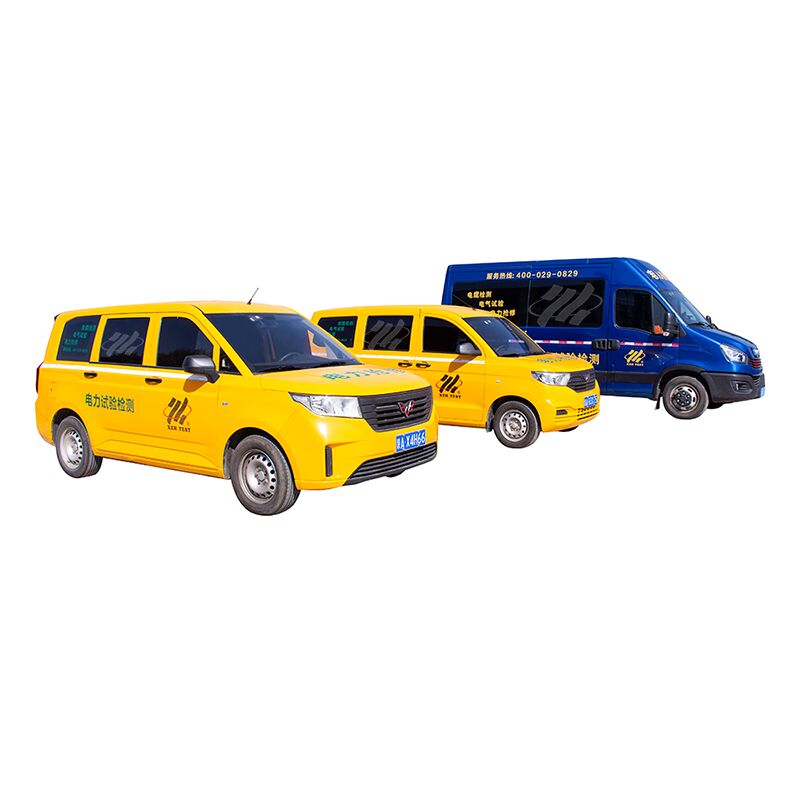

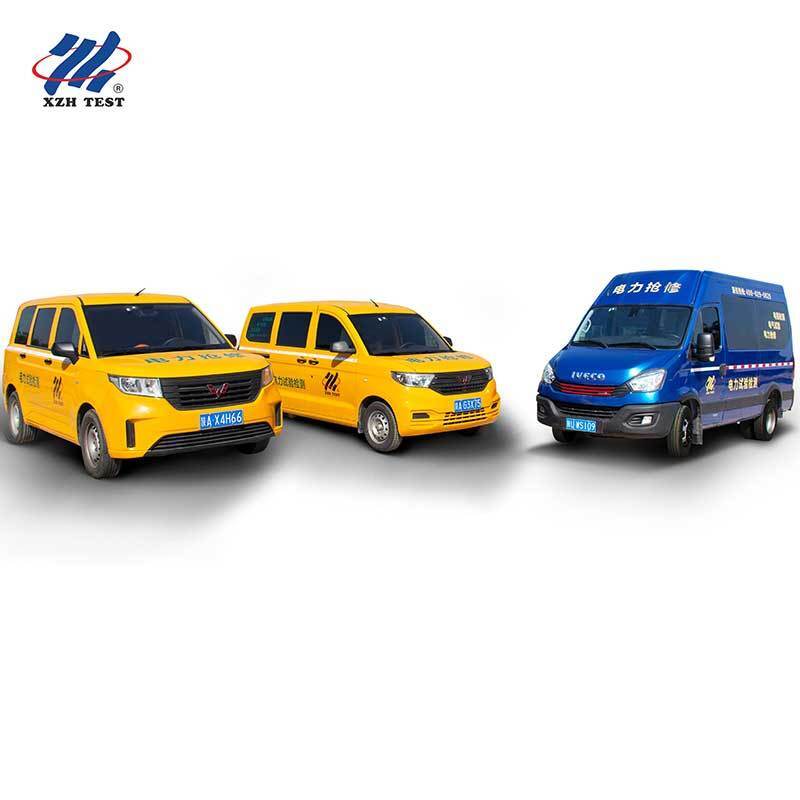

XZH TEST a déployé avec succès le système monté sur véhicule XHGG555 pour les services publics d'électricité et les fournisseurs de services de test. Ci-dessous des exemples d'installations réalisées. Nous pouvons installer le système de test dans un véhicule pour vous fournir une camionnette de test complète clé en main, ou nous pouvons adapter le système pour une intégration dans votre propre véhicule en fonction des dimensions de l'espace intérieur.

Le système ci-dessus comprend : générateur d'impulsions haute tension 8/16/32 kV, pré-localisateur de défauts de câbles par test ARC, équipement de pont de brûlage haute tension, localisateur de défauts de gaine extérieure de câble, équipement de test de tenue en tension ultra basse fréquence (80 kV) et de pertes diélectriques, localisateur précis de défauts de câbles mobiles, testeur complet de tracé de câbles, mise à la terre de câble et générateur — le tout installé en permanence et interconnecté.
