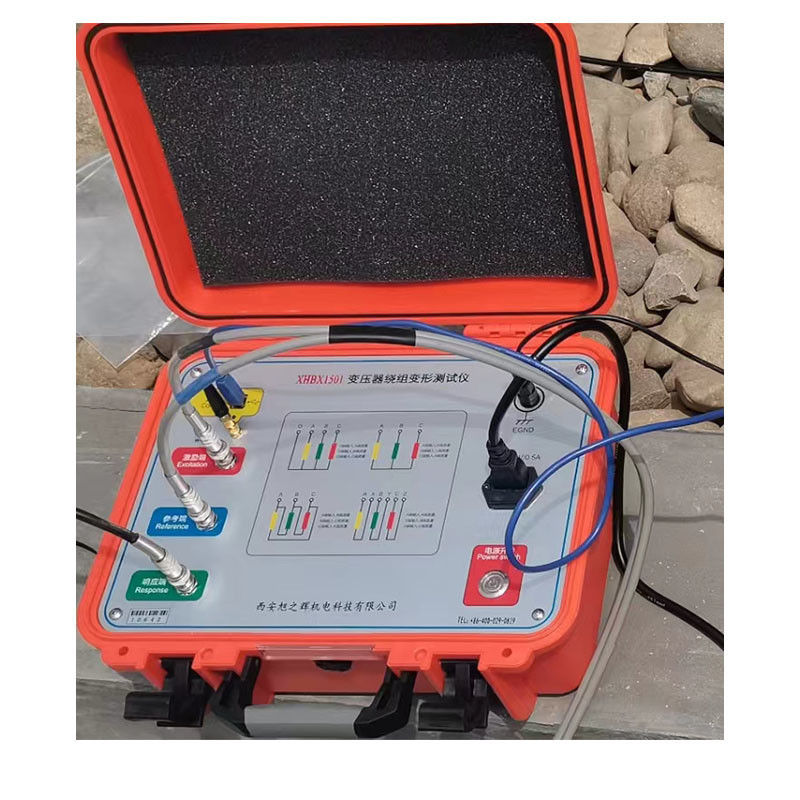

Testeur de déformation de l'enroulement du transformateur avec analyse et certificat SFRA

XHBX1501

Description du produit

Le testeur de déformation d'enroulement de transformateur basé sur peut établir un diagnostic précis des défauts internes du transformateur en se basant sur la mesure des paramètres caractéristiques des enroulements du transformateur à l'intérieur, en utilisant la méthode d'analyse de la réponse en fréquence (FRA) développée et améliorée par les pays développés.
Il s'applique à la détection des défauts de structure interne dans les transformateurs de puissance de 63kV-500kV.

Principales caractéristiques

1. Le test peut être effectué sans soulever le couvercle et sans démonter le transformateur.

2. Adoptez la méthode de balayage la plus populaire pour mesurer.

3. Cet instrument peut mesurer les transformateurs supérieurs à 6kV.

4. Il utilise une structure divisée, l'hôte de test et l'ordinateur hôte sont connectés par USB ou connexion réseau, il peut être utilisé librement lorsqu'il est branché.

5. Le câblage sur site est simple, facile à utiliser.

6. Plage dynamique de mesure : -100dB ~ 20dB.

7. Le logiciel d'analyse est puissant et les indicateurs logiciels et matériels sont conformes à la norme nationale DL/T911-2004.

8. Mesure par balayage utilisant une distribution linéaire ou logarithmique.

9. Le canal de réponse dispose de plusieurs plages et ajuste automatiquement la plage pendant le processus de mesure.

Principaux paramètres techniques

★ Mode de balayage :

1. Distribution de balayage linéaire
   Plage de mesure de balayage : (10Hz) - (10MHz) 40000 points de balayage, résolution 0,25kHz, 0,5kHz et 1kHz
2. Distribution de mesure de balayage de fréquence segmentée

1. Plage de mesure d'amplitude (-120dB) à (+20 dB)
2. Précision de la mesure d'amplitude : 0,1 dB
3. Précision de la fréquence de balayage : 0,01 %
4. Impédance d'entrée du signal : 1MΩ
5. Impédance de sortie du signal : 50Ω
6. Amplitude de sortie du signal : ± 20V
7. Pourcentage de répétition du test : 99,9 %
8. Dimensions des instruments de mesure (LxlxH) 300X340X120 (mm)
9. Taille du boîtier en aluminium de l'instrument (LxlxH) 310X400X330 (mm)
10. Poids total : 13 kg
11. Température de fonctionnement : -10ºC à +40ºC
12. Température de stockage : -20ºC à +70ºC
13. Humidité relative : <90 %, sans condensation
