Tester XZH Test Portable SFRA Transformateur Testeur de déformation d'enroulement pour la technologie avancée
Le testeur de déformation d'enroulement du transformateur XHBX1501 (méthode de réponse en fréquence) est utilisé pour tester les transformateurs de puissance de 6 kV et plus et d'autres transformateurs à usage spécial.
Le testeur de déformation de l'enroulement du transformateur XHBX1501 utilise la méthode d'analyse de réponse en fréquence pour mesurer la déformation de l'enroulement du transformateur en fonction de la norme nationale de l'industrie électrique DL / T911-2004. Il s'agit de détecter les caractéristiques de réponse d'amplitude-fréquence de chaque enroulement du transformateur et de comparer les résultats de détection verticalement ou horizontalement. Le degré de changement dans la caractéristique de la réponse à la fréquence d'amplitude détermine la déformation qui peut se produire dans l'enroulement du transformateur.

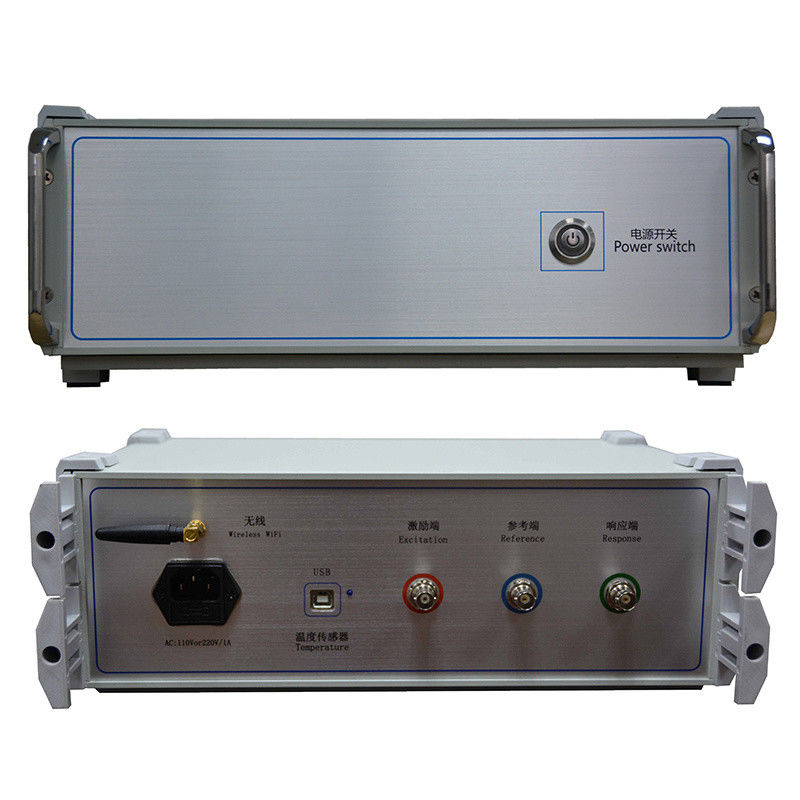

Il se compose d'une partie de mesure et d'une partie du logiciel d'analyse. La partie de mesure est une boîte noire composée de génération de signal et de mesure du signal. La pièce d'analyse est complétée par un ordinateur portable et la partie de mesure est connectée à l'ordinateur portable via USB ou réseau.
1. Acquisition et contrôle à l'aide d'un microprocesseur hautement intégré à grande vitesse.
2. Interface USB de communication utilisée entre un ordinateur portable et un instrument.
3. La communication entre l'ordinateur portable et l'instrument peut utiliser l'interface Bluetooth sans fil ou l'interface WiFi sans fil (facultative)
L'interface WiFi sans fil peut être commodément utilisée sur les ordinateurs de tablette et les téléphones intelligents.
4. Le matériel adopte la technologie de balayage numérique DDS (USA) dédiée dédiée, qui peut diagnostiquer avec précision les défauts tels que le bobinage déformé, gonflé, décalé, inclinable, déformation court-circuit inter-tour et court-circuit de contact en phase.
5. Échantillonnage A / D 16 bits à haut canal à vitesse haute (dans le test de champ, changeur de robinet et la courbe d'onde montre un changement évident).
6. L'amplitude de sortie du signal est ajustée par le logiciel, la valeur de pic d'amplitude maximale est de ± 10V.
L'ordinateur analysera automatiquement les résultats des tests et générera des documents électroniques (Word)
7. L'instrument a des caractéristiques de mesure à double: mesure du balayage de balayage de fréquence linéaire et mesure de la fréquence du segment, compatible avec le mode de mesure de deux groupes techniques en Chine
8. Les caractéristiques d'amplitude-fréquence sont conformes aux spécifications techniques nationales sur le testeur des caractéristiques d'amplitude-fréquence. La coordonnée X (fréquence) a une indexation linéaire et une indexation logarithmique, vous pouvez donc imprimer la courbe avec l'indexation linéaire et l'indexation logarithmique. L'utilisateur peut choisir soit en fonction des besoins réels.
9.compare entre les phases A, B, C dans la comparaison de la similitude de l'enroulement, et
Les résultats de l'analyse sont:
excellente cohérence
bonne cohérence
mauvaise cohérence
plutôt mauvaise cohérence
Comparez la déformation de l'enroulement en appelant les données d'origine et en la comparant aux données actuelles de la même phase, à savoir AA, BB, CC,
Et les résultats de l'analyse sont:
Enroulement normal
déformation légère
déformation modérée
déformation sévèrement
10. Le document électronique de mots peut être généré automatiquement pour enregistrer et l'impression.
11. L'instrument peut répondre pleinement aux exigences techniques de l'électricité standard DL / T911-2004 "Analyse de réponse de la fréquence de déformation de l'enroulement du transformateur".
Mode d'analyse:
1. Distribution de balayage linéaire
Plage de mesure de balayage: (10 Hz) - (10 MHz) 40000 Point de balayage, résolution 0,25 kHz, 0,5 kHz et 1 kHz
2. Distribution de mesure de balayage de fréquence du segment
Plage de mesure de balayage de fréquence:
(0,5 kHz) - (1 MHz), 2000 points de canne;
(0,5 kHz) - (10 kHz)
(10 kHz) - (100 kHz)
(100 kHz) - (500 kHz)
(500 kHz) - (1000 kHz)
3. Autres paramètres techniques:
| Plage de mesure d'amplitude |
(-120 dB) à (+20 dB) |
| Précision de la mesure d'amplitude |
0,1 dB |
| Précision de fréquence de numérisation |
0,01% |
| Impédance d'entrée du signal |
1mΩ |
| Impédance de sortie du signal |
50Ω |
| Amplitude de sortie du signal |
± 20V |
| Test de répétition pourcentage |
99,9% |
| Mesurer les dimensions des instruments |
(Lxwxh) 300x340x120 (mm) |
| Taille de la boîte en aluminium de l'instrument |
(Lxwxh) 310x400x330 (mm) |
| Poids total |
13 kg |
| Température de fonctionnement |
-10ºC à + 40ºC |
| Température de stockage |
-20ºC à + 70ºC |
| Humidité relative |
<90%, non condensateur |
Caractéristiques d'utilisation
1. Le testeur de déformation de l'enroulement du transformateur se compose d'une partie de mesure et d'une partie du logiciel d'analyse. La partie de mesure est contrôlée par un microcontrôleur à grande vitesse et se compose de génération de signal et de mesure du signal. La partie de mesure est connectée à une tablette via une interface WiFi sans fil, qui ne nécessite aucun câblage et est facile à utiliser. Les interfaces Bluetooth et USB sans fil peuvent également être utilisées pour se connecter à une tablette ou un ordinateur portable.
2. Pendant le processus de test, seule la barre de connexion du transformateur doit être supprimée, et tous les tests peuvent être effectués sans accrocher le couvercle ni démêler le transformateur.
3. L'instrument a une variété de fonctions de mesure du système de mesure de balayage linéaire de fréquence. La fréquence de balayage de mesure du balayage linéaire est jusqu'à 10 MHz. L'intervalle de balayage de fréquence peut être divisé en 0,25 kHz, 0,5 kHz et 1 kHz, fournissant plus d'analyse de la déformation du transformateur.
4. L'instrument est très intelligent, facile à utiliser et a plusieurs fonctions telles que le réglage automatique de la plage et le réglage automatique de la fréquence d'échantillonnage.
5. Le logiciel utilise la plate-forme Windows et est compatible avec les systèmes Win98 / 2000 / WinXP / Win7 / Win8 / Win10. Fournit aux utilisateurs une interface d'affichage plus pratique et plus facile à utiliser.
6. Fournit une analyse comparative des courbes historiques, peut charger plusieurs courbes historiques pour l'observation en même temps et peut sélectionner spécifiquement n'importe quelle courbe pour l'analyse horizontale et verticale. Équipé d'un système d'analyse et de diagnostic intelligent expert, il peut diagnostiquer automatiquement l'état de l'enroulement du transformateur, chargez 6 courbes en même temps, calculer automatiquement les paramètres pertinents de chaque courbe, diagnostiquer automatiquement la déformation de l'enroulement et fournir des conclusions de référence pour le diagnostic.
7. La fonction de gestion des logiciels est puissante, en considérant pleinement les besoins de l'utilisation sur place et enregistrant automatiquement les paramètres de la condition environnementale pour fournir une base pour diagnostiquer la déformation de l'enroulement du transformateur. Les données de mesure sont automatiquement enregistrées et ont une fonction d'impression couleur pour faciliter les utilisateurs pour produire des rapports de test.
8. Le logiciel a des caractéristiques d'humanisation évidentes. La plupart des conditions mesurées sont des options. Les paramètres détaillés du transformateur peuvent être enregistrés pour référence diagnostique, et il n'est pas nécessaire de les saisir sur le site. Des informations peuvent être ajoutées et modifiées plus tard, ce qui les rend plus pratiques à utiliser.
9. Le logiciel est très intelligent. Une fois les signaux d'entrée et de sortie connectés et que les paramètres de condition sont définis, tous les travaux de mesure peuvent être effectués et les courbes de forme d'onde historiques peuvent être ouvertes pendant la mesure à tout moment pour la comparaison et l'observation et pour arrêter la mesure.
10. Le temps de mesure de chaque phase est inférieur à 60 secondes, et le temps total requis pour la mesure de déformation de l'enroulement d'un transformateur de puissance avec des enroulements élevés, moyens ou bas (aucune limite de capacité et de tension) ne dépasse pas 10 minutes.
11.Lorsque mesurer le transformateur, le personnel de câblage peut placer les laits de l'entrée et de la sortie du signal arbitrairement sans affecter les résultats de mesure. Le personnel de câblage peut rester sur le réservoir du transformateur sans descendre, ce qui réduit l'intensité du travail.
