Vue d'ensemble du produit

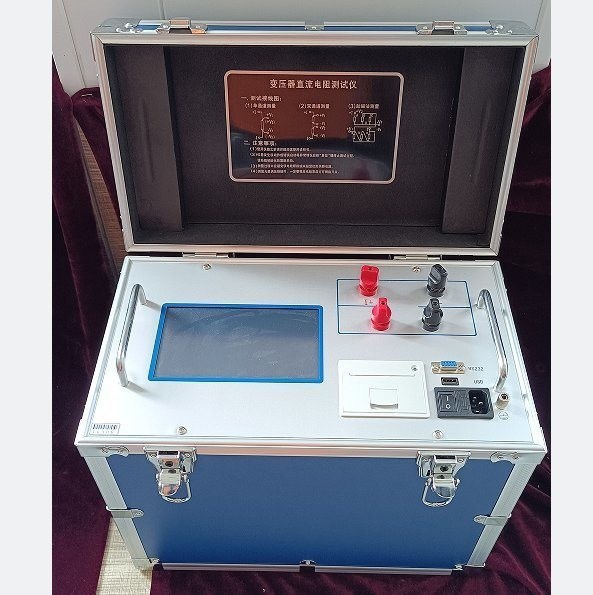

Testeur numérique de résistance en courant continu pour les enroulements de transformateurs
6 Portées de courant (20mA 20A) • Écran tactile de 7 pouces • Contrôle d'application Bluetooth • Stockage de 1000 groupes
Le XHZ1020 est un testeur de résistance en courant continu numérique à haute vitesse contrôlé par microcontrôleur spécialement conçu pour la mesure de la résistance de l'enroulement du transformateur.Les essais de résistance en courant continu des transformateurs sont obligatoires pour l'inspection des produits semi-finis.L'instrument vérifie la qualité du soudage des joints enroulés,courts-circuits entre les viragesIl est doté d'une technologie d'alimentation avancée avec une taille compacte, une conception légère, une capacité de charge élevée et une résistance à l'usure.et une excellente répétabilité, le XHZ1020 fournit des mesures rapides et précises de la résistance en courant continu pour les transformateurs de toutes les catégories.
Principales caractéristiques
Contrôle MCU à grande vitesse:Fonctionnement entièrement automatisé avec microcontrôleur haute vitesse, permettant une finition rapide des mesures et un contrôle intuitif en un seul contact via l'écran tactile de 7 pouces.
Technologie avancée d'alimentation électrique:Des gammes de courant multiples (20mA, 1A, 2.5A, 5A, 10A, 20A) avec une large couverture de mesure, adaptées aux essais de résistance en courant continu de petits, moyens et grands transformateurs de puissance.
Système de protection complet:Une protection contre les champs électromagnétiques de retour fiable protège l'instrument contre le contrecoup inductif.
Gestion intelligente de l'énergie:L'instrument fonctionne en continu à une consommation d'énergie minimale, réduisant ainsi efficacement la production de chaleur et allongeant la durée de vie des composants tout en maintenant les performances de mesure.
LCD tactile couleur haute luminosité de 7 pouces:Opération à écran tactile complet avec commutation de langue chinoise/anglais et thèmes de couleurs sélectibles selon les préférences de l'utilisateur.
Sortie de données multi-interfaces:Communication Bluetooth, port série RS232 et interface USB pour la connectivité PC et le stockage de données sur le lecteur flash USB.
Contrôle des applications mobiles:Compatible avec les téléphones et tablettes Android via le compte public WeChat. Téléchargez l'application dédiée pour un contrôle à distance complet des instruments, le stockage et le téléchargement de données de test, et l'examen pratique des données.
Stockage de données de 1000 groupes:L'horloge de calendrier perpétuelle intégrée avec mémoire coupée conserve jusqu'à 1 000 groupes de données de test, accessibles à tout moment pour l'examen historique, la comparaison et la génération de rapports.
Spécifications techniques
| Paramètre |
Spécification |
| Plage de courant de sortie |
Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Phases de mesure |
AB, BC, CA, AN, BN, CN, ab, bc, ca, an, bn, cn |
| Affichage |
LCD tactile couleur haute luminosité de 7 pouces, bilingue chinois/anglais, multi-thème |
| Le stockage des données |
1,000 groupes avec horloge calendaire perpétuelle et retenue de l'arrêt |
| Interfaces de communication |
Bluetooth, RS232, USB (exportation de données par disque en U + communication sur PC) |
| Imprimante |
Microprinteuse intégrée de type panneau, imprimante de caractères chinois |
| Applications mobiles |
Contrôle du téléphone Android / tablette via le compte public WeChat et l'application dédiée |
| Fonctions de protection |
Protection contre les champs électromagnétiques arrière, décharge automatique avec alarme sonore, indicateur de décharge |
| Correction de la température |
Température d'entrée de l'enroulement avec correction automatique à 75°C |
| Énergie |
AC 220V ± 10%, 50 Hz |
| Température de fonctionnement |
0°C à 45°C |
| Humidité de fonctionnement |
RH inférieure à 75% |
Méthodes de mesure
Mesure en une seule phase (méthode standard)
Connexion directe • Méthode Kelvin à quatre fils • Sélection complète de la phase
La mesure standard à quatre fils (Kelvin) utilisant un courant (I+, I-) et une tension (V+, V-) séparés permet d'éliminer l'erreur de résistance au plomb. Sélectionnez n'importe quelle combinaison de phases dans le menu de l'écran tactile: AB, BC,CA pour les enroulements delta à trois phases; AN, BN, CN pour les enroulements à haute tension connectés par étoile; ab, bc, ca, an, bn, cn pour les enroulements à basse tension.Entrez la température d'enroulement et sélectionnez la plage de courant appropriée en fonction de la valeur de résistance attendue pour une vitesse de mesure optimale.
Méthode d'excitation assistée (pour les transformateurs YNd11)
Assistance au circuit magnétique • Mesure plus rapide • Transformateurs de grande capacité
Pour les transformateurs de grande capacité où le courant d'essai disponible maximum peut être insuffisant pour une mesure rapide de l'enroulement à basse tension ou où une mesure plus rapide est souhaitée,la méthode d'excitation assistée (assistance du circuit magnétique) peut être utiliséeCette configuration de câblage spécialisée, applicable aux transformateurs connectés à YNd11, applique une assistance du champ magnétique pour accélérer la magnétisation du noyau,Réduction significative du temps de réglage des mesures pour les valeurs de résistance en courant continu de l'enroulement à basse tension Rac, Rba et Rbc.
Test du flux de travail
Préparation à la sécurité et connexionVérifiez que le transformateur est complètement déchargé et isolé.Connectez les conduites de courant I+/I- et les conduites de tension V+/V- à l'enroulement soumis à l'essai selon la méthode à quatre fils..
Configurer les paramètres de testÉnergie sur l'instrument (AC 220V). Sur l'écran tactile de 7 pouces, saisissez le nom du modèle du produit d'essai, la température d'enroulement, la température de référence (généralement 75°C), la position du changeur de robinet,combinaison de phases d'essai, et du matériau d'enroulement (cuivre/aluminium).
Sélectionnez la plage de courant et démarrez la mesureChoisissez le réglage de courant approprié (< 20 mA à 20 A) en fonction de la résistance d'enroulement attendue.S'il vous plaît attendre " et le résultat de l'essai apparaît en quelques secondes.
Gestion et exportation des donnéesAprès la mesure, appuyez sur "Imprimer les données" pour une copie papier instantanée, sur "USB Storage" pour enregistrer sur une clé USB, ou utilisez Bluetooth/RS232/USB pour le transfert de données sur PC.Examiner les données historiques dans le menu Gestion des données avec 1Capacité de stockage de 1000 groupes.
Décharge et déconnexion sécuriséesAprès avoir testé les enroulements inductifs, attendre que la séquence de décharge automatique soit terminée (indiquée par l'indicateur d'état de décharge).Ne débranchez jamais les câbles d'essai avant que l'indication de décharge ne confirme la sécurité.
Applications
• les personnes âgéesFabrication de transformateurs et tests en usine:Mesure de la résistance en courant continu sur la chaîne de production des enroulements de transformateurs semi-finis et finis pour le contrôle de la qualité, l'inspection du soudage et la vérification de la conformité avant expédition.
• les personnes âgéesTest de mise en service et de remise en service du transformateur:Vérification sur place de la résistance à l'enroulement après l'installation, le transport et avant l'alimentation dans le cadre de protocoles de test de remise standardisés.
• les personnes âgéesMaintenance préventive et vérification du changeur de robinet:Tests de routine pour détecter la dégradation de l'enroulement, les courts-circuits entre les tours, la dégradation du contact du changeur de robinet et les problèmes de connexion avant qu'ils ne causent une défaillance du transformateur.
• les personnes âgéesDiagnostics après révision et après défaut:Mesure de la résistance à l'enroulement après révision du transformateur, remplacement du changeur de robinet ou événement suspect de défaut afin de vérifier la qualité de la réparation et l'intégrité de l'enroulement.
Questions fréquemment posées
Q1: Pourquoi les tests de résistance en courant continu sont-ils essentiels pour l'entretien des transformateurs?
L'essai de résistance du transformateur en courant continu est un élément de test préventif obligatoire spécifié par les réglementations du secteur de l'énergie.confirme l'état de contact et la précision de position du changeur de robinet, identifie les fils de plomb cassés, et trouve des brèches de brins dans les conducteurs parallèles. n'importe lequel de ces défauts peut conduire à une surchauffe localisée, vieillissement accéléré de l'isolation,et éventuelle défaillance du transformateur si elle n'est pas détectéeLes tests réguliers de résistance en courant continu permettent de prévenir les problèmes avant qu'ils ne deviennent des pannes coûteuses.
Q2: Quelle plage de courant dois-je choisir pour mon transformateur?
Le XHZ1020 offre six plages de courant sélectionnables allant de < 20mA à 20A. Le courant approprié dépend de la valeur de la résistance de remontage et de la taille du transformateur.Des réglages de courant plus élevés permettent une magnétisation plus rapide du noyau et une mesure plus rapide pour une faible résistanceLa plage < 20 mA convient aux enroulements à haute résistance ou aux petits transformateurs d'instruments.l'instrument reste en état de "charge" sans terminer la mesure, il suffit d'appuyer sur le bouton réinitialiser et de sélectionner une plage de courant inférieure..
Q3: Pourquoi dois-je attendre l'indicateur de décharge avant de débrancher les conduites d'essai?
Les transformateurs sont des dispositifs hautement inductifs.Si les lignes d'essai sont déconnectées avant que l'énergie stockée ne soit dissipée en toute sécurité, le champ magnétique qui s'effondre génère un contrecoup inductif à haute tension qui peut provoquer une électrocution sévère du personnel et endommager l'instrument.Le XHZ1020 dispose d'un circuit de décharge automatique intégré qui dissipe en toute sécurité l'énergie stockée après mesure ou réinitialisation. L'alarme sonore de décharge et l'indicateur visuel confirment que la décharge est terminée.
Q4: Puis-je contrôler le XHZ1020 à distance depuis mon téléphone portable?
Oui. Le XHZ1020 prend en charge la télécommande via les smartphones et tablettes Android. Téléchargez l'application dédiée via le compte public de WeChat. Après avoir recherché l'instrument, vous pouvez télécharger l'application.télécharger et installer l'applicationL'application se connecte à l'instrument par Bluetooth, permettant un contrôle à distance complet de toutes les fonctions de mesure, l'affichage des données en temps réel, le stockage et le téléchargement des données de test,et pratique pour l'examen des données historiques idéal pour les essais sur le terrain où l'accès direct aux instruments peut être limité.
Q5: Quelles précautions de sécurité dois-je respecter et qu'est-ce qui est fourni avec l'instrument?
Exigences de sécurité essentielles: vérifier que le transformateur est déchargé avant le raccordement; s'assurer que le boîtier d'instruments est mis à la terre; ne pas changer les changeurs de robinet pendant la mesure; si l'alimentation est perdue pendant l'essai,Attendez 30 secondes avant de vous déconnecterChaque XHZ1020 est livré en kit complet avec des câbles de test, un câble d'alimentation, un câble de mise à la terre, du papier d'imprimante et un manuel d'utilisation.La livraison standard est de 5 à 8 jours ouvrables avec garantie d'un an et support technique à vieLa commande minimale est de 1 unité avec conditions de paiement T/T.
