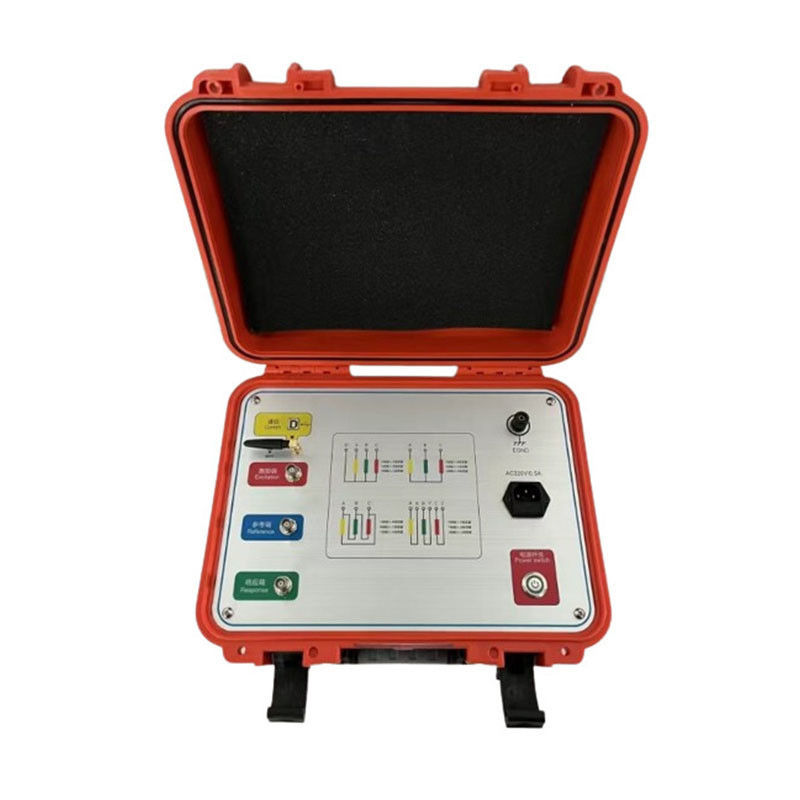

Analyseur de fréquence de balayage par enroulement du transformateur pour le service après-vente

Le testeur de déformation des enroulements de transformateur peut juger avec précision les défauts internes du transformateur sur la base de la mesure des paramètres caractéristiques des enroulements internes du transformateur et de la méthode d'analyse de la réponse en fréquence (FRA) des défauts internes, actuellement en cours de développement et de perfectionnement par les pays développés dans le monde.
Après la conception et la fabrication du transformateur, ses bobines et sa structure interne sont déterminées. Par conséquent, pour une bobine de transformateur multi-enroulements, si le niveau de tension est le même et que la méthode d'enroulement est la même, les paramètres correspondants (Ci, Li) de chaque bobine doivent être certains. Par conséquent, la réponse caractéristique en fréquence de chaque bobine est également déterminée, et les spectres de fréquence entre les bobines triphasées correspondantes sont comparables.
Si le transformateur présente des courts-circuits entre les spires ou les phases pendant le test, ou des collisions pendant le transport, entraînant un déplacement relatif des bobines, et une déformation des bobines due à la tension électromagnétique en cas de court-circuit et de défaut pendant le fonctionnement, les paramètres de distribution des enroulements du transformateur seront affectés. des changements se produisent. Cela affecte et modifie à son tour les caractéristiques originales du domaine fréquentiel du transformateur, c'est-à-dire que la réponse en fréquence change en amplitude et que le point de fréquence de résonance se déplace, etc. Le testeur d'enroulement de transformateur développé sur la base de la méthode d'analyse de la réponse est un nouvel équipement de test non destructif pour les défauts internes des transformateurs. Il convient à la détection des défauts structurels internes des transformateurs de puissance de 63 kV à 500 kV.
Le testeur de déformation des enroulements de transformateur quantifie les changements de réponse des paramètres d'enroulement internes du transformateur dans différentes gammes de fréquences, puis détermine l'enroulement interne du transformateur en fonction de l'ampleur du changement, de l'amplitude et de la zone du changement de réponse en fréquence, et de la tendance du changement de réponse en fréquence. Le degré de changement peut être utilisé pour déterminer si le transformateur a été gravement endommagé et doit être révisé sur la base des résultats de la mesure.
Pour les transformateurs en fonctionnement, indépendamment du fait que des cartes caractéristiques du domaine fréquentiel aient été enregistrées dans le passé, le degré de défaut peut également être jugé en comparant les différences des cartes caractéristiques entre les bobines des transformateurs défectueux. Bien sûr, si un ensemble de diagrammes caractéristiques d'enroulement d'origine du transformateur est conservé, il sera plus facile de fournir une base plus précise et plus puissante pour l'état de fonctionnement du transformateur, l'analyse après accident et la maintenance.
Version anglaise disponible, n'hésitez pas à nous contacter pour plus d'informations

1. L'acquisition de contrôle adopte un microprocesseur hautement intégré et à grande vitesse.
2. Interface USB pour la communication entre l'ordinateur portable et l'instrument.
3. L'interface Bluetooth sans fil ou l'interface WIFI sans fil peut être utilisée pour communiquer entre l'ordinateur portable et l'instrument. L'interface WIFI sans fil peut être facilement utilisée sur les tablettes et les smartphones.
4. Le mouvement du matériel adopte la technologie de balayage haute vitesse numérique dédiée DDS. Grâce aux tests, les défauts tels que la torsion, le renflement, le déplacement, l'inclinaison, la déformation de court-circuit entre spires et le court-circuit de contact entre phases peuvent être diagnostiqués avec précision grâce aux tests.
5. Échantillonnage A/N double canal haute vitesse 16 bits (les tests sur site modifient le changeur de prises, et la courbe de forme d'onde change de manière significative).
6. L'amplitude de sortie du signal est ajustée par logiciel, la valeur de crête d'amplitude maximale est de ±10V.
7. L'ordinateur analyse automatiquement les résultats des tests et génère un document électronique (Word).
8. L'instrument dispose de fonctions de système de mesure double de mesure de balayage de fréquence linéaire et de mesure de balayage de fréquence segmentée, et est compatible avec les modes de mesure des deux écoles techniques nationales actuelles.
9. Les caractéristiques amplitude-fréquence sont conformes aux spécifications techniques nationales pour les testeurs de caractéristiques amplitude-fréquence. L'abscisse (fréquence) a deux types : graduation linéaire et graduation logarithmique. Par conséquent, la courbe imprimée peut être une courbe de graduation linéaire ou une courbe de graduation logarithmique. L'utilisateur peut choisir en fonction des besoins réels.
10. Système d'analyse automatique des données de détection
Comparer horizontalement les similitudes d'enroulement entre les trois phases A, B et C.
Les résultats de l'analyse sont :
La cohérence est très bonne
Bonne cohérence
Cohérence médiocre
La cohérence est très mauvaise,
Comparaison verticale A-A, B-B, C-C récupère les données d'origine et les données actuelles dans la même phase pour comparer la déformation de l'enroulement.
Les résultats de l'analyse sont :
Enroulement normal
Déformation légère
Déformation modérée
Déformation sévère
11. Des documents électroniques Word peuvent être générés automatiquement pour l'enregistrement et l'impression.
12. Cet instrument répond pleinement aux conditions techniques de la norme de puissance DL/T911-2016 "Méthode d'analyse de la réponse en fréquence de la déformation des enroulements de transformateur de puissance".

Méthode de balayage

1. Plage de mesure de fréquence de balayage de distribution de balayage linéaire : (10 Hz)-(10 MHz) 40 000 points de fréquence de balayage, les résolutions sont de 0,25 kHz, 0,5 kHz et 1 kHz.

2. Distribution de mesure de balayage de fréquence segmentée

Plage de mesure de fréquence de balayage : (0,5 kHz)-(1 MHz), 2 000 points de fréquence de balayage ; (0,5 kHz)-(10 kHz) (10 kHz)-(100 kHz) (100 kHz)-(500 kHz) (500 kHz)-(1000 kHz)

1. Le testeur de déformation des enroulements de transformateur se compose d'une partie de mesure et d'une partie logicielle d'analyse. La partie de mesure est contrôlée par un microcontrôleur haute vitesse et se compose de la génération de signaux et de la mesure de signaux. La partie de mesure est connectée à une tablette via une interface WIFI sans fil, ce qui ne nécessite aucun câblage et est facile à utiliser. Les interfaces Bluetooth sans fil et USB peuvent également être utilisées pour se connecter à une tablette ou à un ordinateur portable.
2. Pendant le processus de test, seule la barre omnibus de connexion du transformateur doit être retirée, et tous les tests peuvent être effectués sans suspendre le couvercle ni démonter le transformateur.
3. L'instrument dispose d'une variété de fonctions de mesure du système de mesure de balayage linéaire de fréquence. La fréquence de balayage de mesure linéaire est jusqu'à 10 MHz. L'intervalle de balayage de fréquence peut être divisé en 0,25 kHz, 0,5 kHz et 1 kHz, offrant plus d'analyse de la déformation du transformateur.
4. L'instrument est hautement intelligent, facile à utiliser et possède de multiples fonctions telles que le réglage automatique de la plage et le réglage automatique de la fréquence d'échantillonnage.
5. Le logiciel utilise la plate-forme Windows et est compatible avec les systèmes Win98/2000/WinXP/Win7/Win8/Win10. Fournit aux utilisateurs une interface d'affichage plus pratique et facile à utiliser.
6. Fournit une analyse comparative des courbes historiques, peut charger plusieurs courbes historiques pour l'observation en même temps, et peut spécifiquement sélectionner n'importe quelle courbe pour l'analyse horizontale et verticale. Équipé d'un système d'analyse et de diagnostic intelligent expert, il peut diagnostiquer automatiquement l'état de l'enroulement du transformateur, charger 6 courbes en même temps, calculer automatiquement les paramètres pertinents de chaque courbe, diagnostiquer automatiquement la déformation de l'enroulement et fournir des conclusions de référence pour le diagnostic.
7. La fonction de gestion du logiciel est puissante, tenant pleinement compte des besoins d'utilisation sur site, et enregistrant automatiquement les paramètres des conditions environnementales pour fournir une base de diagnostic de la déformation de l'enroulement du transformateur. Les données de mesure sont automatiquement enregistrées et ont une fonction d'impression couleur pour faciliter aux utilisateurs de produire des rapports de test.
8. Le logiciel présente des caractéristiques d'humanisation évidentes. La plupart des conditions mesurées sont des options. Les paramètres détaillés du transformateur peuvent être enregistrés pour référence diagnostique, et il n'est pas nécessaire de les saisir sur site. Les informations peuvent être ajoutées et modifiées ultérieurement, ce qui le rend plus pratique à utiliser.
9. Le logiciel est hautement intelligent. Une fois les signaux d'entrée et de sortie connectés et les paramètres de condition définis, tous les travaux de mesure peuvent être effectués, et les courbes de forme d'onde historiques peuvent être ouvertes pendant la mesure à tout moment pour la comparaison et l'observation et pour arrêter la mesure.
10. Le temps de mesure de chaque phase est inférieur à 60 secondes, et le temps total requis pour la mesure de la déformation de l'enroulement d'un transformateur de puissance avec des enroulements haute, moyenne ou basse tension (sans limite de capacité et de niveau de tension) ne dépasse pas 10 minutes.
11. Lors de la mesure du transformateur, le personnel de câblage peut placer les fils d'entrée et de sortie du signal arbitrairement sans affecter les résultats de la mesure. Le personnel de câblage peut rester sur le réservoir du transformateur sans descendre, ce qui réduit l'intensité du travail.
