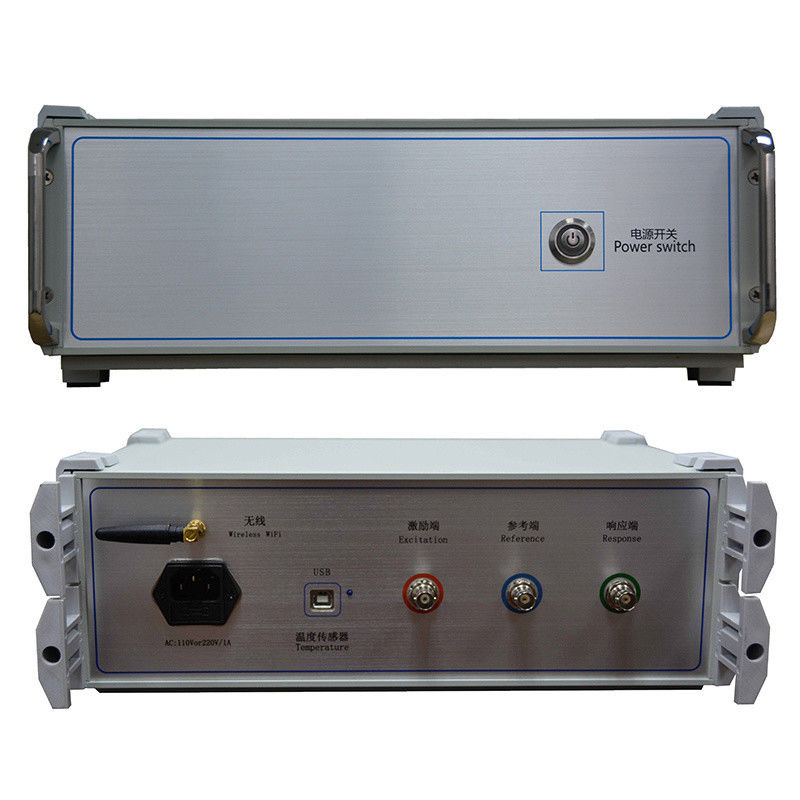

Méthode d'analyse de la réponse en fréquence Xzh pour le testeur de déformation d'enroulement de transformateur
Le testeur de déformation d'enroulement de transformateur basé sur CAN permet un diagnostic précis des défauts internes du transformateur en se basant sur la mesure des paramètres caractéristiques des enroulements du transformateur à l'intérieur, en utilisant la méthode d'analyse de la réponse en fréquence (FRA) développée et améliorée par les pays développés.
Paramètres du produit
| Plage de mesure d'amplitude |
(-120dB) à (+20 dB) |
| Précision de la mesure d'amplitude |
0,1 dB |
| Impédance d'entrée du signal : |
1 MΩ |
| Impédance de sortie du signal |
50Ω |
| Amplitude de sortie du signal |
± 20V |
| Pourcentage de répétition des tests |
99,9 % |
| Dimensions des instruments de mesure |
(LxlxH) 300X340X120 (mm) |
| Taille du boîtier en aluminium de l'instrument |
(LxlxH) 310X400X330 (mm) |
| Poids total |
13 kg |
| Température de fonctionnement |
-10ºC à +40ºC |
| Température de stockage |
-20ºC à +70ºC |
| Humidité relative |
<90 %, sans condensation |
Principales caractéristiques de performance
Acquisition et contrôle utilisant un microprocesseur hautement intégré et à grande vitesse.
Interface USB de communication utilisée entre un ordinateur portable et l'instrument.
La communication entre l'ordinateur portable et l'instrument peut utiliser une interface Bluetooth sans fil ou une interface WIFI sans fil (en option)
L'interface WIFI sans fil peut être utilisée facilement sur les tablettes et les smartphones.
Le matériel adopte la technologie de balayage numérique DDS dédiée à grande vitesse (USA), qui peut diagnostiquer avec précision les défauts tels que les enroulements déformés, bombés, décalés, inclinés, les déformations de court-circuit entre spires et les courts-circuits de contact entre phases.
Échantillonnage A/N double canal 16 bits à grande vitesse (lors des tests sur le terrain, déplacez le changeur de prises, et la courbe d'onde montre un changement évident).
L'amplitude de sortie du signal est ajustée par logiciel, la valeur de crête d'amplitude maximale est de ±10V.
L' ordinateur analysera automatiquement les résultats des tests et générera des documents électroniques (Word).
L'instrument possède des fonctionnalités de double mesure : mesure par balayage de fréquence linéaire et mesure par balayage de fréquence segmentée, compatible avec le mode de mesure de deux groupes techniques en Chine.
Les caractéristiques amplitude-fréquence sont conformes aux spécifications techniques nationales sur le testeur de caractéristiques amplitude-fréquence. L'axe des abscisses (fréquence) a un indexage linéaire et un indexage logarithmique, vous pouvez donc imprimer la courbe avec un indexage linéaire et un indexage logarithmique. L'utilisateur peut choisir l'un ou l'autre en fonction des besoins réels.
Système d'analyse automatique des données de test,
