Instrument de démagnétisation et de démagnétisation automatique rapide et portable pour transformateur de puissance

Instrument de démagnétisation de transformateur de puissance

Avec le principe d'atténuation par conversion de fréquence CC

L'instrument de démagnétisation de transformateur de puissance est un équipement spécial pour éliminer les dangers du magnétisme rémanent après le test de résistance CC des grands transformateurs de puissance. Il joue un rôle extrêmement important dans la protection des transformateurs de puissance contre l'impact du courant d'appel d'excitation et assure un fonctionnement sûr.

En raison du phénomène d'hystérésis inhérent aux matériaux ferromagnétiques, le magnétisme rémanent restera dans le noyau de fer après avoir effectué des opérations telles que le rapport de tension et les mesures de résistance CC sur le transformateur de puissance. En raison de l'existence du magnétisme rémanent, lorsque le transformateur est mis en service, le magnétisme rémanent du noyau de fer saturera le noyau du transformateur pendant une demi-période, générant un grand nombre d'harmoniques dans le courant d'excitation. Cela augmente non seulement la consommation de puissance réactive du transformateur, mais peut également provoquer un dysfonctionnement du protecteur de relais, entraînant certaines pertes économiques. Par conséquent, nous devons effectuer des travaux de démagnétisation avant la mise en service du transformateur pour assurer le fonctionnement sûr et normal du transformateur.

Cet instrument de démagnétisation de transformateur de puissance XHXC105 ajoute un mode de démagnétisation automatique basé sur la série de produits d'origine, de sorte que les utilisateurs n'ont pas à répéter les opérations. La taille du module LCD est augmentée pour afficher des informations plus riches. Opération à deux boutons : rouge pour la sélection et la réinitialisation, vert pour la confirmation et le démarrage, ce qui rend l'opération plus pratique. Le temps de démagnétisation du produit est passé de 30 minutes d'origine à moins de 4 minutes.

Caractéristiques
1, Adopte une technologie brevetée - principe d'atténuation par conversion de fréquence CC ;
2, Le transformateur triphasé peut atteindre l'objectif de démagnétisation en démagnétisant uniquement la phase B ;
3, Avec jugement de stabilisation automatique du débit et fonctions d'acquisition et de traitement de données AD 16 bits ;
4, Avec mode de démagnétisation manuel/automatique ;
5, Vitesse de démagnétisation rapide - un seul passage est passé de 30 minutes à moins de 4 minutes ;
6, L'effet de démagnétisation est évident - est passé de 80 % à plus de 90 % en un seul passage ;
7, La ligne de courant pour le test de résistance CC peut être directement utilisée pour faciliter l'adaptation au test de résistance CC ;
8, En utilisant l'interface chinoise, l'interface est claire et la progression de la démagnétisation est affichée en temps réel ;
9, Convient pour éliminer le magnétisme rémanent avant la mise en service de grands transformateurs de puissance et de transformateurs de 35 kV et plus ; en particulier pour les transformateurs de grande capacité avec des niveaux de tension de 330 kV et plus ;
★ Ce produit est de petite taille et léger, ce qui le rend très adapté à une utilisation sur site.

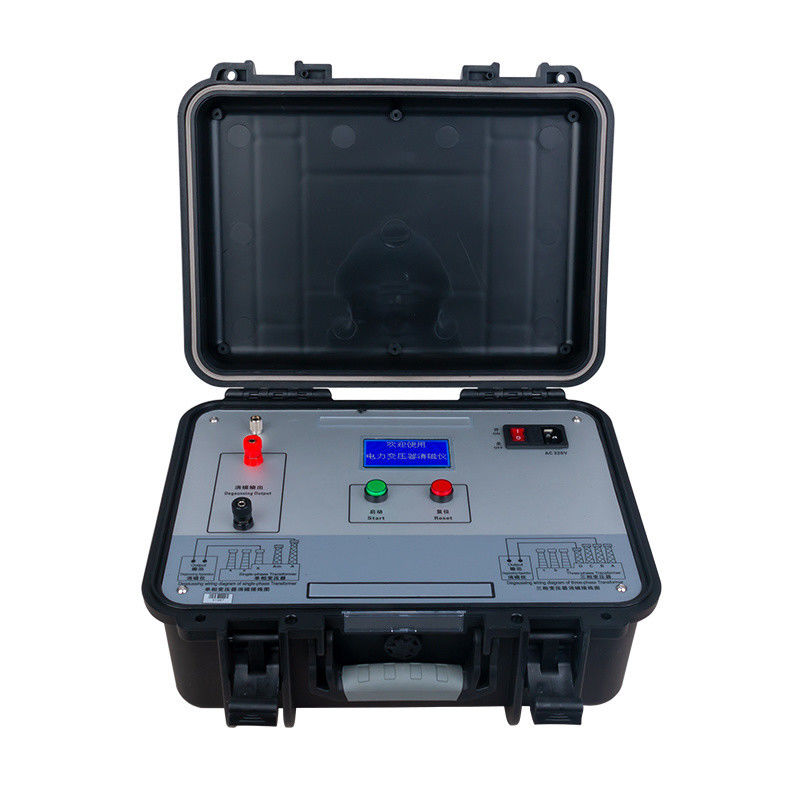

Sortie de démagnétisation : connecté au transformateur démagnétisé ou à la traversée du transformateur

Écran LCD : affiche le mode de fonctionnement de la démagnétisation, la valeur actuelle et la progression de la démagnétisation

Interrupteur d'alimentation : Interrupteur d'alimentation CA 220V

Réinitialiser (bouton rouge) : sélection du mode et du courant/démagnétisation pour terminer la décharge/interrompre le fonctionnement de l'instrument

Démarrer (bouton vert) : confirmation du menu/démarrage de la démagnétisation

Borne de terre : connectée au fil de terre

CA 220V : Connectez-vous à une prise de courant CA 220V.

Principales caractéristiques de performance

1. Adoptez une technologie brevetée - principe d'atténuation par conversion de fréquence CC ;

2. Le transformateur triphasé peut atteindre l'objectif de démagnétisation en démagnétisant uniquement la phase B ;

3. Il dispose d'un jugement de stabilisation automatique du débit et de fonctions d'acquisition et de traitement de données AD 16 bits ;

4. Avec mode de démagnétisation manuel/automatique ;

5. La vitesse de démagnétisation est rapide - un seul passage est passé de 30 minutes à moins de 4 minutes ;

6. L'effet de démagnétisation est évident - est passé de 80 % à plus de 90 % en un seul passage ;

7. La ligne de courant pour le test de résistance CC peut être directement utilisée pour faciliter l'adaptation au test de résistance CC ;

8. L'interface anglaise est adoptée, l'interface est claire et la progression de la démagnétisation est affichée en temps réel ;

9. Convient pour éliminer le magnétisme rémanent avant la mise en service de grands transformateurs de puissance et de transformateurs de 35 kV et plus ; en particulier pour les transformateurs de grande capacité avec des niveaux de tension de 330 kV et plus ;

10. Ce produit est de petite taille et léger, ce qui le rend très adapté à une utilisation sur site.

Version anglaise disponible.
