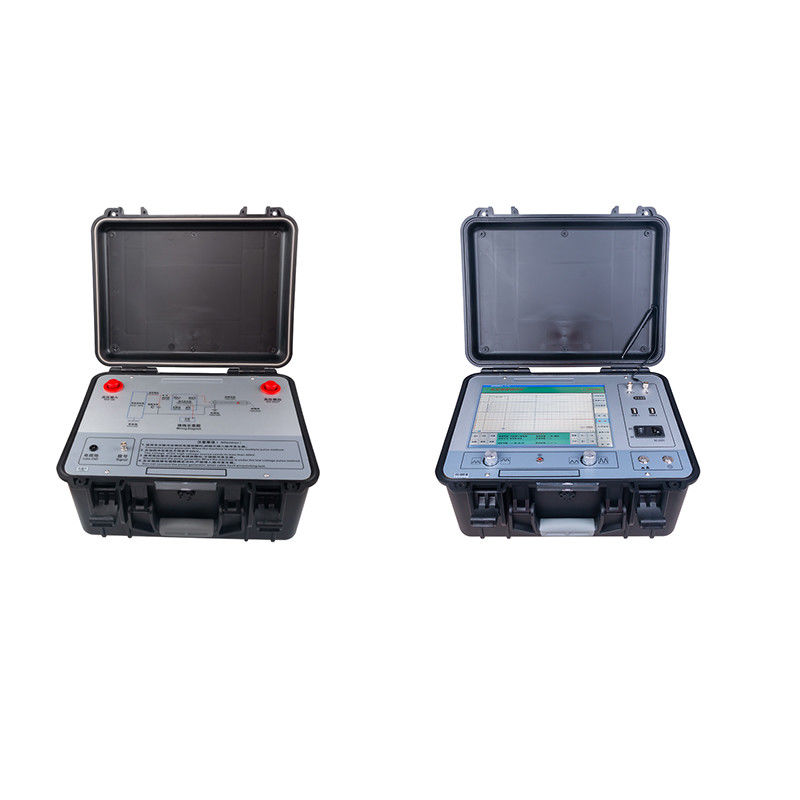

TDR Pré-localisateur de défaut de câble souterrain Test d'impulsions multiples Distance de défaut de câble

Le numéro de série:

XHGG502 Cable Fault Pre Locator est un instrument spécial pour mesurer et analyser l'état du câble d'alimentation et la distance de défaut.Il combine la technologie électronique moderne et la technologie informatique pour réaliser le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique et l'analyse graphique pour compléter la mesure de la vitesse du câble, le test de longueur du câble, le test de la distance de défaut du câble.

Ce localisateur de défaut de câble adopte un ordinateur de 12,1 pouces de contrôle industriel, système d'exploitation Windows, mode de fonctionnement tactile, luminosité ultra-haute,interface d'affichage à grand écran LCD pour une utilisation conviviale, l'échantillonnage continu automatique et l'acquisition précise en temps réel de la forme d'onde.

Le pré-localisateur de défaut de câble XHGG502 ARC adopte la dernière technologie de l'ordinateur industriel embarqué et la technologie de test la plus avancée de "méthode à huit impulsions" (méthode à impulsions multiples),de sorte que toute défaillance de haute résistance présente la forme d'onde de défaillance de court-circuit la plus simple similaire à une impulsion de basse tension Les caractéristiques sont faciles à lire. Il a également les modes d'opération de la méthode de flashover de haute tension de choc et la méthode d'impulsion de basse tension, ce qui est pratique pour détecter divers défauts de câble.la précision et la commodité des essais sont meilleures que tout équipement de test national.

Principales caractéristiques
• Le signal réfléchi envoyé par le coupleur d'impulsions s'affiche automatiquement et la forme d'onde complète du circuit ouvert du câble s'affiche en même temps.
• calcul et affichage automatiques de la distance de défaut;
• Il a pour fonction de stocker des formes d'onde massives d'essai: les formes d'onde obtenues lors de l'essai sur le terrain peuvent être facilement stockées dans l'instrument selon l'ordre spécifié,et peut être rappelé et observé à tout moment;
• Avec interface USB standard pour imprimante;
• Fonctionnement simple et fiabilité élevée.
• L'alimentation par batterie au lithium en polymère intégrée, qui peut tester le circuit ouvert du câble et la défaillance du court-circuit à faible résistance dans un environnement sans alimentation.

Les modes de fonctionnement d'essai du pré-localisateur de défaut du câble XHGG502 ARC comprennent la méthode à impulsion basse tension, la méthode à flashover haute tension et la méthode à impulsions multiples.Ici se concentrer sur la méthode d'impulsion multiple qui est différente des autres appareils.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableLes résultats de l'analyse de l'échantillon sont les suivants: - la résolution de l'échantillon de la couche d'écoulement de l'échantillon, - la résolution de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon de l'échantillon.

Différentes impulsions de haute tension, différentes longueurs de câble, différentes distances de faille de câble, et la période et la durée des grandes oscillations cosinus sont très différentes.La forme d'onde recueillie par la méthode d'impulsion secondaire simple est souvent perturbée par la grande oscillation cosinus en raison du temps de retard de transmission insuffisant, et la forme d'onde est chaotique et difficile à analyser. Elle ne peut être assurée qu'en ajustant le temps de démarrage retardé de l'impulsion d'essai ou en utilisant un dispositif d'allongement d'arc de moyenne tension,ce qui augmente la difficulté d'exploitation et le poids et le coût de l'équipementLa méthode à impulsions multiples ne fait que surmonter ces difficultés et simplifier considérablement les procédures d'essai.Huit ensembles de formes d'onde d'essai sont obtenus à partir du processus de flashover à haute tension d'un seul choc, et il y a toujours plusieurs ensembles de formes d'onde qui sont pratiques pour l'interprétation de la distance de défaut.

Système de fonctionnement

Le dispositif dispose de trois méthodes d'essai, à savoir la méthode à impulsions multiples, la méthode à impulsions basse tension et la méthode à flashover haute tension.

La méthode à impulsions basse tension convient aux essais de défauts à faible résistance, de la longueur totale du câble ou de la distance de défaut en circuit ouvert et de la distance de défaut en court-circuit.
La méthode de flashover haute tension et la méthode à impulsions multiples conviennent pour tester la distance de défaillance du câble à haute résistance.

Paramètres techniques

L'appareil peut collecter 8 ensembles de formes d'onde d'informations de câble à la fois et sélectionner la meilleure et la plus facile à analyser pour l'analyse.

Présentation du panel

1 Affichage:12écran tactile de qualité industrielle de 0,1 pouce;

2 Communicationl'interface de sortie du signal d'impulsion par la méthode à basse tension, l'interface d'échantillonnage par la méthode flashover à haute tension qui reçoit le signal d'entrée;

3 Arrêt à la porte:le terminal de mise à la terre de sécurité;

4 Indicateur de puissance:Indique la puissance interne de la batterie, affichée en 4 grilles;

5 USB-1:une puissance de sortie supérieure à 50 W;

6 USB-2:une puissance de sortie supérieure à 50 W;

7 Commutateur d'alimentationposition "I", utiliser une alimentation en courant alternatif 220V pour alimenter le système;

L'engrenage II utilise la batterie interne pour alimenter le système; lorsque la prise de courant “ est connectée à l'alimentation en courant alternatif 220 V, elle charge également la batterie en même temps;

"O", éteignez l'alimentation du système.

8 prise électrique:l'alimentation électrique de fonctionnement de l'instrument, le port de connexion AC 220V;

9 Fuseau:l'emplacement où le fusible du système d'alimentation en courant alternatif 220 V est installé;

10 Autotest:transmettre des signaux sous forme d'impulsions multiples;

11 allumée/éteinte:allumer et éteindre la puissance de travail de l'ordinateur industriel;

12 Amplitude:régler le bouton d'amplitude lors de la collecte des formes d'onde pour modifier l'amplitude des formes d'onde collectées;

13 Feu d'indicateur:la lumière indicateur reflétant la méthode d'inspection;

14 déplacement:régler le bouton de déplacement lors de l'acquisition de formes d'onde pour modifier la hauteur de base des formes d'onde acquises;
