Une seule pression — Rapport de test complet. Après avoir localisé un défaut, appuyez une seule fois sur l'écran tactile. Le XHGG502 génère un rapport de test complet : capture d'écran de la forme d'onde, type de câble, méthode de détection, paramètres de test, distance de défaut calculée, nom de l'opérateur, lieu de test et notes de terrain. Imprimez, exportez sur USB ou archivez pour la conformité — pas de PC séparé, pas de transcription manuelle.

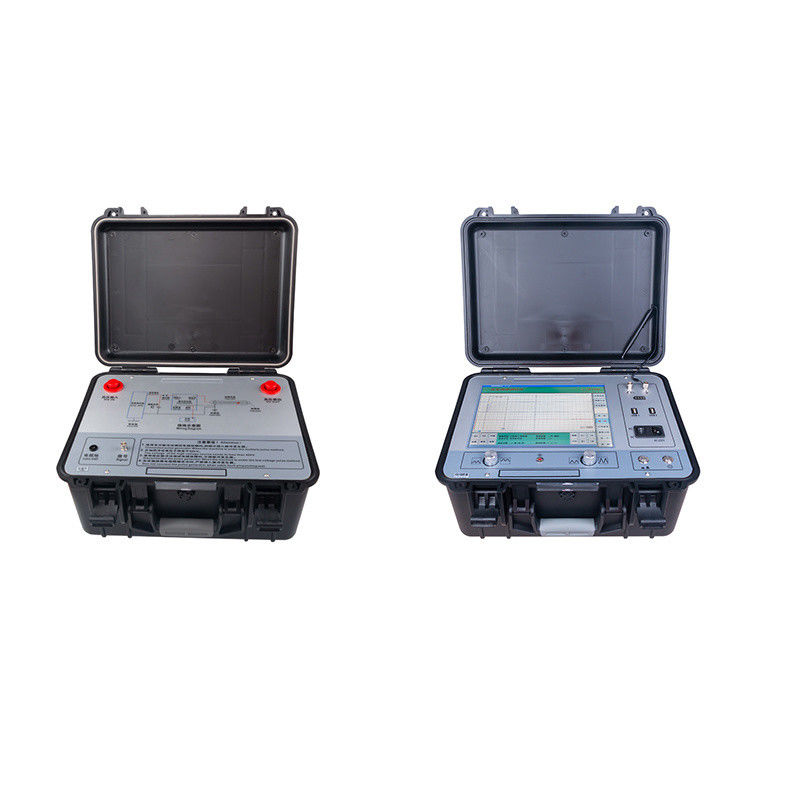

Le pré-localisateur de défauts de câble ARC XHGG502 intègre la génération automatisée de rapports directement dans le flux de travail de test. Après l'acquisition de la forme d'onde et l'analyse de la distance du défaut, l'opérateur remplit quelques champs à l'écran — lieu de test, nom de l'opérateur, identification du câble, remarques — et l'instrument produit un rapport entièrement formaté avec des captures d'écran de formes d'onde intégrées et tous les paramètres de test. Les rapports peuvent être imprimés directement via une imprimante connectée en USB ou exportés sur une clé USB pour archivage, distribution par e-mail ou intégration dans la documentation d'acceptation du projet. Cette capacité transforme le XHGG502 d'un instrument de test autonome en un système complet de documentation de terrain, éliminant le fossé courant entre les tests sur le terrain et les rapports de bureau. Conforme aux normes GB/T 18268.1, DL/T 849.1-2019 et JJF1042-2020.
Le fossé du rapport — Pourquoi cela coûte cher
Dans la plupart des flux de travail d'investigation de défauts de câbles, l'étape la plus longue n'est pas le test lui-même — c'est la documentation. Une équipe de terrain localise un défaut en 30 minutes, puis l'ingénieur principal passe 3 heures au bureau : transcrivant des notes manuscrites, exportant des fichiers de formes d'onde à partir d'un format propriétaire, saisissant manuellement les paramètres de test dans un modèle de rapport et recoupant des photos prises avec un appareil photo séparé.
Le XHGG502 réduit cela à quelques secondes. Pendant la session de test, l'opérateur saisit les métadonnées pertinentes — lieu de test, opérateur, ID du câble, conditions environnementales, notes de test — à l'aide du clavier et du stylet à l'écran. Ces annotations sont stockées avec le fichier de forme d'onde. Lorsque le test est terminé, une seule pression génère le rapport. Au moment où l'équipe retourne au bureau, le rapport est sur une clé USB, prêt à être joint à la clôture d'un ordre de travail ou à une livraison client.
Ce qu'il y a dans le rapport
| Section |
Contenu |
| Informations sur le test |
Date/heure, type de câble (XLPE/PVC/caoutchouc/papier huilé), méthode de détection (impulsion basse tension/claquage haute tension/multi-impulsions), plage de longueur de test |
| Résultats du test |
Distance du défaut (mètres), vitesse de propagation utilisée, capture d'écran de la forme d'onde avec positions du curseur, marge d'erreur calculée |
| Métadonnées de terrain |
Nom de l'opérateur, lieu de test, identification du câble, conditions environnementales, remarques |
| Données de l'instrument |
Modèle XHGG502, fréquence d'échantillonnage 400 MHz, version du firmware, état de calibration |
Comparaison historique — Tendance avant de creuser
La capacité la plus sous-utilisée d'un instrument de test générant des rapports est peut-être l'analyse de tendance. Le XHGG502 stocke toutes les formes d'onde de test dans un système de classement consultable — organisé par nom de câble, feeder ou projet. Lors du test du même câble lors d'une visite de maintenance ultérieure, l'opérateur ouvre le fichier de forme d'onde précédent et superpose la trace actuelle. Un câble qui a renvoyé une forme d'onde propre à 5000 m l'année dernière mais qui montre une réduction de 20 % de la vitesse de propagation et une réflexion émergente à 3200 m cette année se dégrade — et vous savez exactement où avant que le défaut ne se produise.
Cela transforme le XHGG502 d'un outil de localisation de défauts en un instrument de maintenance prédictive. Pour les services publics ayant des cycles d'inspection réglementaires, l'historique des rapports fournit des preuves auditables que chaque segment de câble a été testé à temps, avec des résultats documentés montrant soit un succès, soit une tendance à la dégradation nécessitant un remplacement programmé.
Spécifications techniques clés
| Paramètre |
Spécification |
| Affichage et plateforme |
Écran tactile LCD industriel de 12,1 pouces, stylet inclus |
| Fréquence d'échantillonnage |
400 MHz |
| Plage de test |
≥68 km ; préréglages : <1km >3 km |
| Point mort de test |
≤10 m |
| Résolution / Précision |
Lecture de 0,1 m / Précision <0,5 m ; ≤±(0,5 %×L+1 m) |
| Méthodes de test |
Impulsion basse tension (400 V, 0,25/2/4 μs) / Claquage haute tension / Multi-impulsions ARC à 8 impulsions |
| Coupleur |
Supporte 35 kV CC |
| Types de câbles |
XLPE, PVC, gaine en caoutchouc, papier imprégné d'huile ; vitesse personnalisée |
| Batterie |
Lithium 10400 mAh ; charge complète en 4 heures ; test ouvert/court sans fil |
| Dimensions / Poids |
430×380×220 mm ; 10 kg (unité principale) ; 10 kg (coupleur) |
| Conformité |
GB/T 18268.1 ; DL/T 849.1-2019 ; JJF1042-2020 ; CE ; ISO |
| Garantie |
1 an gratuit ; support technique à vie |
Questions fréquemment posées
Q : Comment fonctionne le générateur de rapports intégré ?
Le XHGG502 capture des captures d'écran de formes d'onde, des paramètres de test (plage, vitesse, largeur d'impulsion) et des résultats de mesure de distance, puis les compile dans un rapport numérique formaté en une seule pression. Ceci est particulièrement précieux pour les fournisseurs de services de test qui doivent fournir une documentation formelle aux clients des services publics, et pour les tests d'acceptation de projet où des enregistrements de test certifiés sont requis.
Q : Quelle est la différence entre le XHGG502 et le XHGG501A2 ?
Les deux disposent d'écrans de 12,1 pouces avec un échantillonnage de 400 MHz et une portée de 68 km, mais le XHGG502 ajoute le générateur de rapports et des fonctions avancées de gestion des formes d'onde. Le XHGG502 est positionné pour les organisations ayant des exigences de documentation formelles, tandis que le XHGG501A2 offre la même capacité de test de base à un prix plus abordable pour les utilisateurs qui n'ont pas besoin de la génération de rapports intégrée.
Q : Quelles méthodes de test sont prises en charge et comment choisir ?
Méthode d'impulsion basse tension pour les défauts ouverts/courts/à faible résistance, mesure de la longueur du câble et calibration de la vitesse d'onde. Méthode de claquage haute tension (avec générateur haute tension externe) pour les défauts à haute résistance de fuite. Multi-impulsions ARC pour les défauts à haute résistance de claquage. Commencez par une impulsion basse tension pour un diagnostic initial, puis sélectionnez la méthode haute tension appropriée en fonction des résultats du test de résistance d'isolement.
Q : Quels accessoires sont nécessaires pour un flux de travail de test complet ?
Pour les tests par impulsion basse tension, seule l'unité principale XHGG502 et les câbles de test sont nécessaires. Pour les tests de claquage haute tension et multi-impulsions ARC, vous avez besoin d'un générateur d'impulsions haute tension externe (par exemple, série XHHV535) et d'un coupleur d'impulsions adapté à la tension de test. Pour un marquage précis du point d'excavation après pré-localisation, un pointeur acoustique-magnétique (par exemple, 503D) est recommandé. Tous les composants XZH TEST s'intègrent de manière transparente.
Q : Puis-je configurer des profils de vitesse personnalisés pour mon inventaire de câbles ?
Oui. Le XHGG502 prend en charge à la fois des valeurs de vitesse prédéfinies pour les types d'isolation courants (XLPE ~172 m/μs, papier imprégné d'huile ~160 m/μs) et des paramètres de vitesse entièrement personnalisables. Pour les organisations gérant plusieurs types de câbles, nous recommandons de calibrer la vitesse sur une phase saine de longueur connue de chaque type de câble de votre inventaire et de sauvegarder ces profils pour une configuration plus rapide sur le terrain lors des tests futurs.
Q : Quelles normes le XHGG502 respecte-t-il ?
Le XHGG502 est certifié CE et ISO, et est conforme aux normes GB/T 18268.1 (exigences CEM pour les équipements de test électriques), DL/T 849.1-2019 (spécifications générales pour les testeurs de défauts de câbles) et JJF1042-2020 (spécification de calibration pour les localisateurs de défauts de câbles). Une garantie de 12 mois avec support technique à vie est standard.
Demandez un devis pour le XHGG502 — incluez votre inventaire de câbles pour la configuration personnalisée du profil de vitesse.
