Pré-localisateur de défauts de câble multi-impulsions ARC, portée 400MHz, 120km, résolution 0.07m avec coupleur DC 35kV XHGG502A

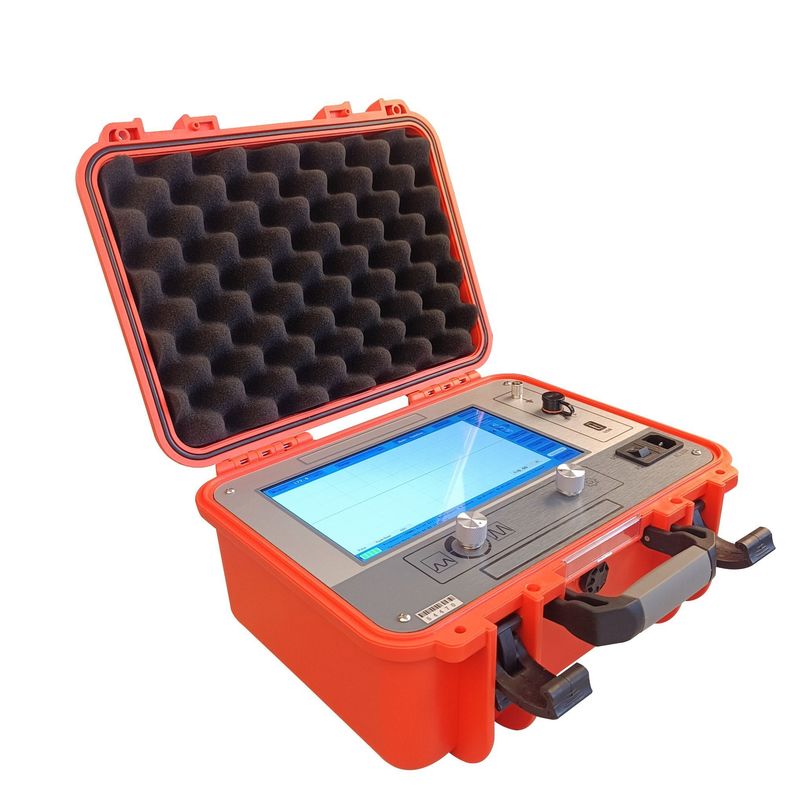

Le XHGG502A est un pré-localisateur professionnel de défauts de câbles ARC construit autour d'un ordinateur industriel tout-en-un à écran tactile de 10,1 pouces avec une architecture système intégrée. Il intègre des technologies électroniques et informatiques modernes pour effectuer le filtrage du signal, l'acquisition à haute vitesse A/N, le traitement des données, l'affichage graphique et l'analyse des formes d'onde — complétant la mesure de la vitesse d'onde du câble, de la longueur et de la distance du défaut en un seul flux de travail. L'instrument couvre tout le spectre des types de défauts de câbles : courts-circuits à faible résistance, circuits ouverts, déconnexions, fuites à haute résistance et défauts de claquage à haute résistance sur les câbles d'alimentation, les câbles coaxiaux haute fréquence, les câbles d'éclairage public et les fils enterrés de tous matériaux, sections transversales et milieux diélectriques. Tous les indicateurs techniques sont conformes aux normes GB/T 18268.1, DL/T 849.1-2019 et JJF1042-2020.

Ce qui distingue le XHGG502A des pré-localisateurs conventionnels, c'est sa méthode propriétaire ARC multi-impulsions à huit impulsions. Lorsqu'il est connecté au coupleur d'impulsions CC 35 kV inclus, l'instrument émet 8 impulsions séquentielles au point de défaut du câble, affichant simultanément 8 groupes de formes d'onde de comparaison haute et basse tension sur l'écran de 10,1 pouces. Le système convertit mathématiquement toute trace de défaut à haute résistance en une forme d'onde équivalente de court-circuit à faible résistance propre — rendant l'interprétation pratiquement sans ambiguïté et permettant un calcul automatique de la distance qui ne nécessite aucune compétence d'analyse de forme d'onde experte. Cette technologie, combinée à trois modes de test (impulsion basse tension TDR, courant d'impulsion ICE et multi-impulsions par réflexion d'arc ARM), offre le taux de réussite de détection des défauts et la précision des tests les plus élevés disponibles dans sa catégorie.

Aucun accessoire supplémentaire requis. Pas d'achat de coupleur séparé. Aucun câble manquant. Tout ce qui est nécessaire pour les tests TDR, ICE et ARM multi-impulsions est inclus dans l'expédition standard.

• Écran tactile TFT haute luminosité de 10,1 pouces : Résolution 1024*600, rétroéclairage LED ultra-lumineux de 280 nits. Les formes d'onde restent nettes et lisibles sous la lumière directe du soleil. Double commande tactile + bouton poussoir codé — tactile pour la navigation logicielle, boutons physiques pour le contrôle avec des mains gantées dans des conditions humides.
• Échantillonnage 400 MHz, résolution 0,07 m, portée 120 km : Conversion A/N variable de 1 MHz à 400 MHz avec une résolution minimale de 0,07 m, leader de l'industrie — plus de 7 fois plus fine que les instruments conventionnels de 100 MHz. 10 préréglages de portée sélectionnables de 100 m à 100 km, plus une capacité maximale de ≥120 km.
• Multi-impulsions ARC à huit impulsions avec coupleur CC 35 kV inclus : 8 impulsions séquentielles génèrent des ensembles de formes d'onde de comparaison qui convertissent les défauts complexes à haute résistance en équivalents de court-circuit simples. Calcul automatique de la distance avec possibilité de substitution par analyse manuelle. Pas d'achat de coupleur supplémentaire requis.
• Trois méthodes de test intégrées : TDR (impulsion basse tension : 300 V±15 %, 8 largeurs de 0,1 µs à 10 µs), ICE (claquage par courant d'impulsion) et ARM (multi-impulsions par réflexion d'arc à 8 impulsions). Un seul instrument couvre tous les scénarios de défaut de câble.
• Fonctionnement entièrement automatique : Échantillonnage continu automatique — ne manque jamais une forme d'onde de décharge transitoire. Le réglage automatique de la portée sélectionne le préréglage de test optimal. L'analyse automatique des formes d'onde identifie la réflexion du défaut et affiche la distance — aucun placement manuel du curseur requis.
• Stockage de plus de 8 000 formes d'onde avec exportation USB : Enregistrez et nommez les formes d'onde par site de travail, identifiant du câble ou date. Rappelez et comparez les traces historiques avec les défauts actuels. Exportation USB vers un logiciel PC pour la génération de rapports formels, la gestion d'archives et l'analyse comparative avancée.
• Système intégré — Stabilité à toute épreuve : Architecture intégrée spécialement conçue — pas de surcharge Windows, pas de licences logicielles, pas de processus inutiles. Menu entièrement en anglais. Démarrage rapide, faible consommation d'énergie, fonctionnement résistant aux plantages.
• Châssis de protection IP54 : Protégé contre la poussière et les éclaboussures. Fonctionne de manière fiable de la maintenance des sous-stations par temps glacial (-20 °C) aux diagnostics des tranchées de câbles dans le désert (+65 °C).
• Batterie au lithium intégrée de 11,1 V : Une charge rapide d'environ 2 heures fournit plus de 5 heures de fonctionnement continu sur le terrain. Double alimentation CA/CC — branchez sur le secteur CA 110 V~240 V ou fonctionnez entièrement sur batterie.

Méthode	Idéal pour	Application typique
TDR — Impulsion basse tension	Défauts de court-circuit à faible résistance, circuits ouverts, déconnexions	Maintenance de routine des câbles, vérification avant épissure, calibration de la longueur du câble et de la vitesse d'onde
ICE — Claquage par courant d'impulsion	Défauts de fuite à haute résistance (au-dessus de plusieurs centaines d'Ω) ; défauts à haute impédance par claquage	Analyse des échecs après test de tenue en tension, évaluation diagnostique des câbles vieillissants
ARM — Multi-impulsions ARC à 8 impulsions	Tous les défauts à haute résistance — convertit toute trace complexe en équivalent de court-circuit	Résultats à impulsion unique difficiles à interpréter ; défauts sur câbles à diélectriques mixtes ; câbles longue distance à plusieurs jonctions

liste d'emballage

Liste des composants de l'instrument
Nom	Quantité	Graphiques	Nom	Quantité	Graphiques
Testeur de défauts de câbles	1		Coupleur	1
Ligne Q simple	1		Ligne Q double	1
Échantillonneur	1		Cordon d'alimentation	1
Câble haute tension du coupleur A	1		Câble haute tension du coupleur B	1
Fil de terre	1		Câble de communication USB

FAQ
Q : Le coupleur est-il livré avec l'instrument ?

R : Oui. Le coupleur d'impulsions CC 35 kV (430*380*220 mm, 10 kg) est inclus en standard dans chaque expédition de XHGG502A, ainsi que les câbles de connexion haute tension A et B du coupleur.
Q : Peut-il tester les câbles XLPE (polyéthylène réticulé) ?

R : Oui. Le XHGG502A convient à tous les types d'isolation de câbles — XLPE, papier imprégné d'huile, caoutchouc et PVC — pour les câbles d'alimentation basse tension (6 kV et moins), moyenne/haute tension (6 kV~35 kV) et haute tension (66 kV+).
Q : L'instrument fonctionne-t-il sans alimentation secteur ?

R : Oui. La batterie au lithium intégrée de 11,1 V prend en charge les tests d'impulsions basse tension pour les défauts de circuit ouvert et à faible résistance sans alimentation externe. Pour les méthodes de claquage haute tension et multi-impulsions, connectez-vous au secteur CA 110 V~240 V ou à un générateur.
Q : Les formes d'onde peuvent-elles être exportées vers un ordinateur ?

R : Oui. Les plus de 8 000 formes d'onde stockées peuvent être exportées via USB vers un logiciel PC pour la gestion d'archives, l'analyse comparative et la génération de rapports formels.
Q : La formation est-elle incluse ?
