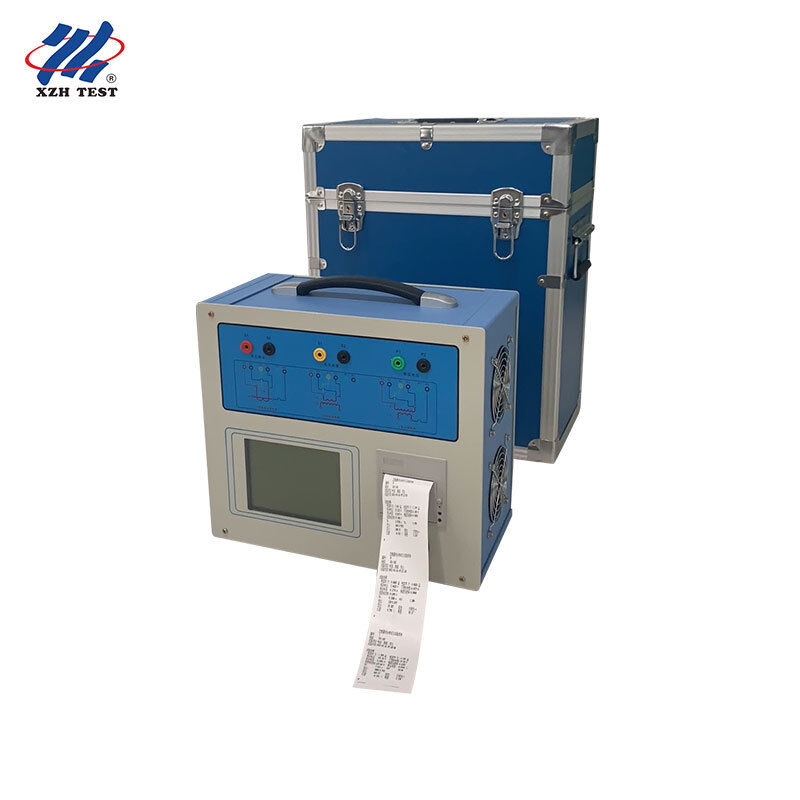

Analyseur de transformateurs CT PT | Conversion de fréquence | XHTX206
L'analyseur de transformateurs XHTX206 CT PT est un testeur de caractéristiques de transformateurs complet de nouvelle génération développé pour l'industrie de l'énergie, remplaçant les transformateurs à rapport variable traditionnels, les transformateurs élévateurs et les amplificateurs de courant. Basé sur une technologie de test avancée par conversion de fréquence avec une plateforme DSP et FPGA haute performance, il satisfait pleinement les tests de caractéristiques d'excitation (tension-ampère), de rapport de transformation, de polarité, de résistance de bobinage secondaire, de charge secondaire, d'erreur de rapport et d'erreur d'angle des transformateurs de courant de classe protection, de classe mesure et de classe TP, ainsi que les tests de caractéristiques d'excitation, de rapport, de polarité et de résistance de bobinage secondaire des unités électromagnétiques de TP.
Applications et public cible : Conçu pour les tests d'acceptation en usine des fabricants de transformateurs de courant et de tension, les instituts de recherche en sciences de l'énergie et les laboratoires de test haute tension, les ingénieurs de mise en service de protection de relais, les équipes de remise de substation et de maintenance préventive, et les départements de mise en service de construction électrique qui ont besoin de vérification CT/PT sur site sans transformateurs standard, amplificateurs ou boîtes de charge.
Spécifications clés
| Paramètre |
Spécification |
| Objets de test |
CT (classe protection / mesure / TP), unités électromagnétiques de TP |
| Sortie |
0~180Vrms, 12Arms, 36A (crête) |
| Précision de la tension |
±0.2% |
| Plage de rapport CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Plage de rapport TP |
1~35000 |
| Mesure de phase |
Précision ±5min, résolution 0.5min |
| Résistance du bobinage secondaire |
0~600Ω, <0.5% ±2mΩ |
| Mesure de charge CA |
0~1000VA, <0.5% ±0.02VA |
| Alimentation |
AC220V ±10%, 50Hz |
| Environnement de travail |
-10~50°C, humidité ≤90% |
| Dimensions / Poids |
365×290×153mm / <10kg |
Caractéristiques principales
La méthode de conversion de fréquence teste les courbes de caractéristiques d'excitation CT/PT et les courbes d'erreur de 10%, gérant les points d'inflexion jusqu'à 60kV avec seulement 180Vrms de sortie et 12Arms (36A crête) de courant.
Vérification sur site des transformateurs de courant sans transformateur standard, amplificateur, boîte de charge, régulateur de tension ou câbles de courant lourds, réduisant considérablement la charge de travail et améliorant l'efficacité.
Erreur de rapport dans ±0.1% et erreur d'angle dans ±5min, permettant les tests sur le terrain des transformateurs de courant de classe 0.2S avec une plage de rapport de 1~40000.
Calcule automatiquement la tension/courant du point d'inflexion, les courbes d'erreur de 10% (5%), le facteur limite de précision (ALF), le facteur de sécurité de l'instrument (FS), la constante de temps secondaire (Ts), le coefficient de rémanence (Kr), l'inductance saturée et non saturée.
Tests en une seule touche de la résistance CC du CT, de l'excitation, du rapport et de la polarité avec un schéma de câblage unique pour tous les tests CT sauf la charge, conformément aux normes GB1208 (IEC60044-1), GB16847 (IEC60044-6) et GB1207.
Un amplificateur de courant dédié en option fournit 180A pour les tests de passage de courant sur site.
Fonctionnalités avancées
Interface graphique dynamique entièrement en chinois avec schémas de câblage automatiques affichés selon l'élément de test sélectionné ; aucune référence manuelle nécessaire.
Écran LCD graphique transflectif de 5,7 pouces, clairement visible en plein soleil.
Souris rotative photoélectrique pour une saisie rapide et facile des paramètres.
Imprimante intégrée pour imprimer automatiquement les rapports de test ; stocke jusqu'à 1000 groupes de données de test avec rétention en cas de coupure de courant.
Conception portable avec un poids total inférieur à 9 kg, facile à transporter sur les sites de terrain.
Combinant des fonctions complètes de test CT/PT, la technologie de conversion de fréquence et la génération automatisée de rapports, le XHTX206 offre une précision de niveau laboratoire et une commodité prête pour le terrain pour les tests de caractéristiques de transformateurs.
FAQ
Q1 : À qui est destiné l'analyseur XHTX206 CT PT ?
Il est conçu pour les tests d'acceptation en usine des fabricants de CT/PT, les instituts de recherche en sciences de l'énergie et les laboratoires de test haute tension, les ingénieurs de mise en service de protection de relais, les équipes de remise de substation et de maintenance préventive, et les départements de mise en service de construction électrique effectuant la vérification de transformateurs sur site.
Q2 : Quels tests peut-il effectuer ?
Il effectue des tests de caractéristiques d'excitation (tension-ampère), de rapport de transformation, de polarité, de résistance de bobinage secondaire, de charge secondaire, d'erreur de rapport et d'erreur d'angle pour les CT de classe protection, mesure et TP, ainsi que des tests de caractéristiques d'excitation, de rapport, de polarité et de résistance de bobinage secondaire pour les unités électromagnétiques de TP.
Q3 : Pourquoi la technologie de conversion de fréquence est-elle importante ?
Les tests par conversion de fréquence génèrent la courbe complète des caractéristiques d'excitation et la courbe d'erreur de 10% en utilisant seulement 180Vrms de sortie et 12Arms de courant, tout en gérant les CT avec des points d'inflexion jusqu'à 60kV, éliminant le besoin d'amplificateurs haute tension volumineux et de grandes sources de courant.
Q4 : Peut-il vérifier les CT sur site sans transformateur standard ?
Oui. Il vérifie les transformateurs de courant sur site sans transformateur standard, amplificateur, boîte de charge, régulateur de tension ou câbles de courant lourds, atteignant une erreur de rapport dans ±0.1% et une erreur d'angle dans ±5min, suffisant pour les tests sur le terrain des CT de classe 0.2S.
Q5 : Quels accessoires, conditions d'emballage et de livraison s'appliquent ?
Un amplificateur de courant dédié en option est disponible pour les tests de passage de courant de 180A. L'instrument est livré dans un emballage en bois dans un délai de 5 à 8 jours ouvrables, avec paiement T/T et un MOQ de 1 jeu.
