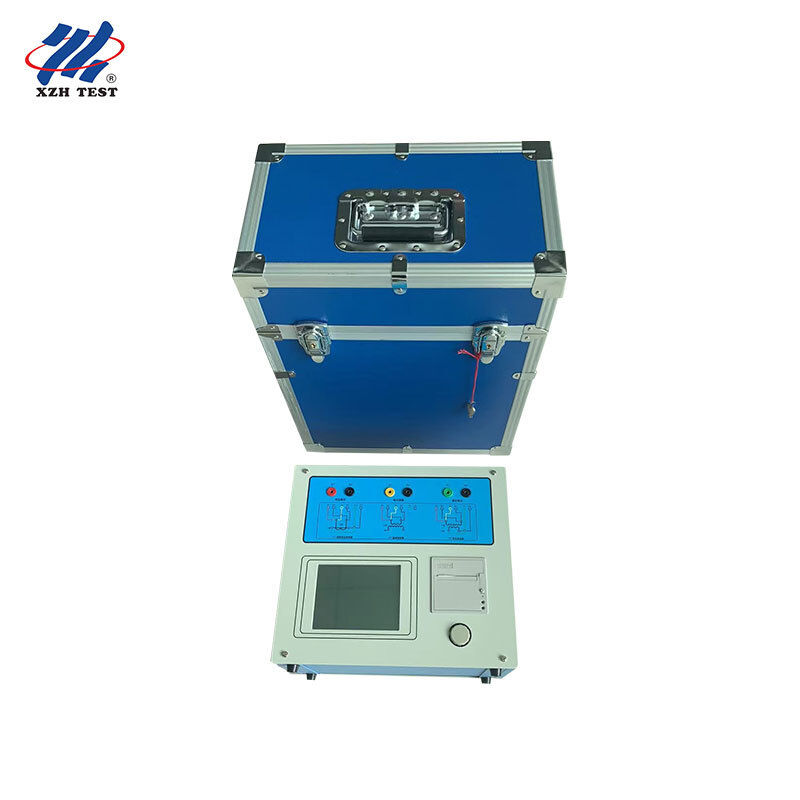

Conversion de fréquence CT PT Analyzer Transformateur Testeur
L'analyseur CT PT de conversion de fréquence XHTX206 est un testeur complet de caractéristiques de transformateur de nouvelle génération développé pour l'industrie de l'énergie,remplaçant la combinaison traditionnelle de transformateurs à rapport variableBasé sur une technologie de test de conversion de fréquence avancée avec une plateforme DSP et FPGA haute performance,il satisfait pleinement aux caractéristiques d'excitation (volts-ampères), les essais du rapport de transformation, de la polarité, de la résistance à l'enroulement secondaire, de la charge secondaire, de l'erreur de rapport et de l'erreur d'angle des transformateurs de courant de classe de protection, de classe de mesure et de classe TP,ainsi que les caractéristiques d'excitationL'instrument offre une plus grande automatisation, une plus grande précision et une plus grande précision.une meilleure stabilité et une efficacité d'essai nettement améliorée pour la vérification professionnelle des transformateurs.
Applications et public cible:Conçu pour les succursales d'entretien des sociétés de réseau et les entrepreneurs en génie de transmission et de distribution (EPC), les équipes de mise en service électrique des centrales éoliennes et solaires,laboratoires d'essais électriques de grandes entreprises industrielles telles que l'acier, des usines de ciment et de produits chimiques, des sociétés de services d'essai électrique et des fournisseurs de location d'équipements, et des collèges de formation professionnelle en électricité pour l'enseignement pratique des tests de caractéristiques des transformateurs.
Principales spécifications
| Paramètre |
Spécification |
| Objets d'essai |
CT (protection / mesure / classe TP), PT unités électromagnétiques |
| Produits |
La fréquence maximale est de 0 à 180 Vrms, 12 bras, 36 A (peak) |
| Précision de la tension |
± 0,2% |
| Plage de rapport de TC |
1 à 40000 (1 à 2000 < 0,1%; 2000 à 5000 < 0,2%; 5000 à 35000 < 0,5%) |
| Variété de ratio PT |
1 à 35 000 |
| Mesure de phase |
Précision ±5 min, résolution 0,5 min |
| Résistance secondaire à l'enroulement |
0 à 600Ω, < 0,5% ± 2mΩ |
| Mesure de la charge du courant alternatif |
Pour les appareils de commande électronique, la valeur de la valeur de commande électronique est déterminée par la valeur de la valeur de la commande électronique. |
| Énergie |
AC220V ± 10%, 50 Hz |
| Environnement de travail |
-10 à 50°C, humidité ≤ 90% |
| Dimensions / Poids |
365 × 290 × 153 mm / < 10 kg |
Principales caractéristiques
La méthode de conversion de fréquence teste les courbes d'excitation caractéristiques CT/PT et les courbes d'erreur de 10%, en gérant des points d'inflexion jusqu'à 60 kV avec une sortie de seulement 180 Vrms et un courant de 12 Arms (peak 36 A).
Vérification sur site des transformateurs de courant sans CT standard, booster, boîte de charge, régulateur de tension ou câbles de courant lourd, réduisant considérablement la charge de travail et améliorant l'efficacité.
Une erreur de rapport de ±0,1% et une erreur d'angle de ±5 min permettent d'effectuer des essais sur le terrain sur des transformateurs de courant de classe 0,2S avec une plage de rapport de 1 à 40000.
Calcule automatiquement la tension/courant du point d'inflexion, les courbes d'erreur de 10% (5%), le facteur limite de précision (ALF), le facteur de sécurité de l'instrument (FS), la constante de temps secondaire (Ts),coefficient de résistance (Kr), l'inductivité saturée et insaturée.
Test d'une clé de résistance, d'excitation, de rapport et de polarité du courant continu CT avec un schéma de câblage unique pour tous les tests CT, à l'exception de la charge, répondant aux normes GB1208 (IEC60044-1), GB16847 (IEC60044-6) et GB1207.
Les sorties de renforcement de courant dédiées facultatives 180A pour les essais de débit sur site.
Les catégories de CT appropriées comprennent P, TPY, mesure, PR, PX, TPS, TPX et TPZ, avec sélection automatique standard basée sur le type et la classe de transformateur.
Caractéristiques avancées
Interface graphique dynamique en chinois avec diagrammes automatiques de câblage pour chaque élément d'essai sélectionné, guidant les opérateurs étape par étape.
5.7 pouces graphique LCD transflectrice, clairement lisible en lumière directe du soleil pour le travail de terrain en plein air.
Souris photoélectrique rotative pour une saisie et un fonctionnement rapides et intuitifs.
Imprimante intégrée pour l'impression automatique des rapports d'essai; stockage jusqu'à 1000 groupes de données avec rétention de l'arrêt de courant.
Construction portable pesant moins de 9 kg pour un transport facile sur le terrain.
La méthode de mesure à quatre bornes assure un essai précis de la résistance de remontage secondaire en éliminant les erreurs de résistance au plomb.
Points d'essai pour les transformateurs de courant
| Point d'essai |
Définition |
| Résistance secondaire à l'enroulement |
Mesure de la résistance en courant continu de l'enroulement secondaire CT par méthode à quatre bornes, plage 0~600Ω |
| Caractéristiques de l'excitation |
Épreuves courbe caractéristique en volt-ampères des unités électromagnétiques CT et PT |
| Rapport de transformation et polarité |
Vérifie la précision du rapport CT/PT et la polarité de l'enroulement avec une fonction d'une touche |
| Charge secondaire |
Mesure de la charge CA jusqu'à 1000VA avec une précision < 0,5% ± 0,02VA |
| Erreur de rapport et erreur d'angle |
Calcule l'erreur de rapport à ±0,1% et l'erreur d'angle à ±5 min |
| Épreuve de débit |
Avec booster en option, sorties jusqu'à 180A pour les essais de débit sur site |
Conformité aux normes et principes d'essai
Le XHTX206 suit le principe de l'essai par méthode à basse fréquence pour l'essai des caractéristiques d'excitation,qui réduit de manière significative la tension et le courant d'essai requis tout en préservant la précision de mesureL'instrument applique également la méthode de calcul de la courbe d'erreur de 10% pour évaluer les performances des transformateurs de courant de classe de protection.aider les ingénieurs à vérifier que les dispositifs de protection fonctionneront correctement en cas de panne. Tous les essais sont conformes aux normes GB1208 (CEI60044-1), GB16847 (CEI60044-6) et GB1207, et l'instrument sélectionne automatiquement la norme appropriée en fonction du type et de la classe du transformateur,assurer une cohérence, des résultats répétables qui sont acceptés par les services publics et les laboratoires tiers dans le monde entier.
Pour les différentes structures CT, y compris les transformateurs de courant de type boussole, de type plaie et de type fenêtre, l'annexe du manuel fournit des diagrammes détaillés de câblage des quatre bornes,garantissant des connexions correctes pour une mesure précise dans toutes les configurations. La fonction d'auto-essai de l'instrument vérifie les circuits internes et les canaux de mesure avant l'essai, tandis que la fonction d'essai par débit valide la boucle de courant complète,en faisant du XHTX206 une solution de vérification complète pour les professionnels des essais de transformateurs.
Questions fréquentes
Q1: Pour qui l'analyseur XHTX206 CT PT est-il conçu?
Il est conçu pour les succursales d'entretien des sociétés de réseau et les entrepreneurs en ingénierie de transmission et de distribution (EPC), les équipes de mise en service électrique des centrales éoliennes et solaires,laboratoires d'essais électriques en acier, des entreprises de ciment et de produits chimiques, des entreprises de services d'essai électrique et des fournisseurs de location d'équipements, et des collèges de formation professionnelle en électricité.
Q2: Quels tests peut-il effectuer?
Il effectue des tests d'excitation (volt-ampère), de rapport de transformation, de polarité, de résistance à l'enroulement secondaire, de charge secondaire, d'erreur de rapport et d'erreur d'angle pour la protection,CTs de mesure et de classe TP, ainsi que des tests de caractéristiques d'excitation, de rapport, de polarité et de résistance à l'enroulement secondaire pour les unités électromagnétiques PT.
Q3: Pourquoi la technologie de conversion de fréquence est-elle importante?
Les essais de conversion de fréquence génèrent la courbe caractéristique d'excitation complète et une courbe d'erreur de 10% en utilisant seulement une sortie de 180 Vrms et un courant de 12 Arms, mais traitent des CT avec des points d'inflexion allant jusqu'à 60 kV,élimination du besoin de boosters volumineux à haute tension et de grandes sources de courant.
Q4: Peut-il vérifier les CT sur place sans un transformateur standard?
Oui, il vérifie les transformateurs de courant sur site sans CT standard, booster, boîte de charge, régulateur de tension ou câbles de courant fort, obtenant une erreur de rapport de ±0,1% et une erreur d'angle de ±5 min,suffisant pour 0Tests de CT sur le terrain de classe.2S.
Q5: Quelles conditions d'accessoires, d'emballage et de livraison s'appliquent?
L'instrument est livré dans un emballage en bois dans un délai de 5 à 8 jours ouvrables, avec paiement T/T et 1 ensemble de MOQ.
