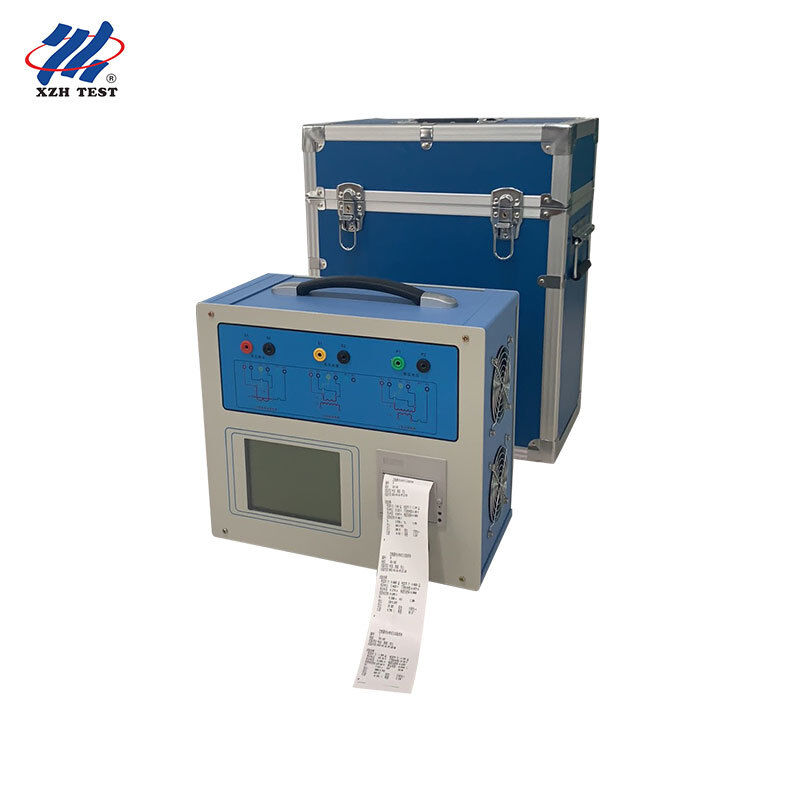

CT PT Tester Transformateur Analyseur de Caractéristiques ∙ Mesure de précision ∙ XHTX206
Le testeur PT CT XHTX206 est un analyseur complet des caractéristiques des transformateurs pour l'industrie de l'énergie,construit sur une plateforme DSP et FPGA haute performance dotée d'une technologie de test de conversion de fréquence avancéeIl couvre les caractéristiques d'excitation (volt-ampère), le rapport de transformation, la polarité, la résistance à l'enroulement secondaire, la charge secondaire, l'erreur de rapport et l'erreur d'angle pour les essais de classe de protection,transformateurs de courant de classe de mesure et de classe TP, et prend en charge les caractéristiques d'excitation, le rapport de transformation, la polarité, la résistance à l'enroulement secondaire et les tests d'erreur de rapport pour les unités électromagnétiques PT.En tant qu'instrument de nouvelle génération développé grâce à des études de marché approfondies et à des études théoriques, il remplace la combinaison traditionnelle de transformateurs à rapport variable, de transformateurs step-up et de boosteurs de courant, offrant une automatisation plus élevée,une meilleure stabilité et une efficacité d'essai nettement améliorée pour la vérification professionnelle des transformateurs.
Applications et public cible:Idéal pour les centres de mesure et d'étalonnage de la puissance effectuant des vérifications CT de classe 0.2S sur place, les équipes d'essais électriques des centrales électriques, les équipes d'essais électriques dans les chemins de fer,industries pétrochimiques et minières, les laboratoires universitaires de génie électrique et les organismes tiers de test et de certification de puissance qui exigent une mesure précise des rapports et des erreurs d'angle des transformateurs d'instruments.
Principales spécifications
| Paramètre |
Spécification |
| Objets d'essai |
CT (protection / mesure / classe TP), PT unités électromagnétiques |
| Produits |
La fréquence maximale est de 0 à 180 Vrms, 12 bras, 36 A (peak) |
| Précision de la tension |
± 0,2% |
| Plage de rapport de TC |
1 à 40000 (1 à 2000 < 0,1%; 2000 à 5000 < 0,2%; 5000 à 35000 < 0,5%) |
| Variété de ratio PT |
1 à 35 000 |
| Mesure de phase |
Précision ±5 min, résolution 0,5 min |
| Résistance secondaire à l'enroulement |
0 à 600Ω, < 0,5% ± 2mΩ |
| Mesure de la charge du courant alternatif |
Pour les appareils de commande électronique, la valeur de la valeur de commande électronique est déterminée par la valeur de la valeur de la commande électronique. |
| Énergie |
AC220V ± 10%, 50 Hz |
| Environnement de travail |
-10 à 50°C, humidité ≤ 90% |
| Dimensions / Poids |
365 × 290 × 153 mm / < 10 kg |
Principales caractéristiques
L'erreur de rapport de ±0,1% et l'erreur d'angle de ±5 min permettent d'effectuer des essais sur le terrain de transformateurs de courant de classe 0,2S.
La méthode de conversion de fréquence gère les points d'inflexion CT jusqu'à 60 kV en utilisant uniquement une sortie de 180 Vrms et un courant de 12 Arms (36 A de pointe).
Vérification sur place sans CT standard, booster, boîte de charge, régulateur de tension ou câbles de courant lourd, réduisant considérablement la charge de travail de test.
Déduit automatiquement la tension/courant du point d'inflexion, les courbes d'erreur de 10% (5%), le facteur de limite de précision (ALF), le facteur de sécurité de l'instrument (FS),constante de temps secondaire (Ts) et coefficient de rémanence (Kr).
Test à clé de la résistance, de l'excitation, du rapport et de la polarité du courant continu CT avec un schéma de câblage unique, conforme aux normes GB1208 (IEC60044-1), GB16847 (IEC60044-6) et GB1207.
Un amplificateur de courant dédié en option fournit une puissance de 180 A pour les essais de débit sur site.
Les catégories de CT appropriées comprennent P, TPY, mesure, PR, PX, TPS, TPX et TPZ, avec sélection automatique standard basée sur le type et la classe de transformateur.
Caractéristiques avancées
Interface graphique dynamique en chinois avec diagrammes automatiques de câblage pour chaque élément d'essai sélectionné, guidant les opérateurs étape par étape.
5.7 pouces graphique LCD transflectrice, clairement lisible en lumière directe du soleil pour le travail de terrain en plein air.
Souris photoélectrique rotative pour une saisie et un fonctionnement rapides et intuitifs.
Imprimante intégrée pour l'impression automatique des rapports d'essai; stockage jusqu'à 1000 groupes de données avec rétention de l'arrêt de courant.
Construction portable pesant moins de 9 kg pour un transport facile sur le terrain.
La méthode de mesure à quatre bornes assure un essai précis de la résistance de remontage secondaire en éliminant les erreurs de résistance au plomb.
Avec une capacité complète de test CT/PT, une technologie de conversion de fréquence et des rapports automatisés,le XHTX206 offre une précision de laboratoire et une commodité prête au terrain pour l'analyse des caractéristiques des transformateursLes fonctions avancées d'auto-test et de test de débit de l'instrument étendent encore sa valeur pour les équipes de mise en service.permettant une vérification complète de l'ensemble de la chaîne de mesure avant le début des essais formels.
Points d'essai pour les transformateurs de courant
| Point d'essai |
Définition |
| Résistance secondaire à l'enroulement |
Mesure de la résistance en courant continu de l'enroulement secondaire CT par méthode à quatre bornes, plage 0~600Ω |
| Caractéristiques de l'excitation |
Épreuves courbe caractéristique en volt-ampères des unités électromagnétiques CT et PT |
| Rapport de transformation et polarité |
Vérifie la précision du rapport CT/PT et la polarité de l'enroulement avec une fonction d'une touche |
| Charge secondaire |
Mesure de la charge CA jusqu'à 1000VA avec une précision < 0,5% ± 0,02VA |
| Erreur de rapport et erreur d'angle |
Calcule l'erreur de rapport à ±0,1% et l'erreur d'angle à ±5 min |
| Épreuve de débit |
Avec booster en option, sorties jusqu'à 180A pour les essais de débit sur site |
Conformité aux normes et principes d'essai
Le XHTX206 suit le principe de l'essai par méthode à basse fréquence pour l'essai des caractéristiques d'excitation,qui réduit de manière significative la tension et le courant d'essai requis tout en préservant la précision de mesureL'instrument applique également la méthode de calcul de la courbe d'erreur de 10% pour évaluer les performances des transformateurs de courant de classe de protection.aider les ingénieurs à vérifier que les dispositifs de protection fonctionneront correctement en cas de panne. Tous les essais sont conformes aux normes GB1208 (CEI60044-1), GB16847 (CEI60044-6) et GB1207, et l'instrument sélectionne automatiquement la norme appropriée en fonction du type et de la classe du transformateur,assurer une cohérence, des résultats répétables qui sont acceptés par les services publics et les laboratoires tiers dans le monde entier.
Pour les différentes structures CT, y compris les transformateurs de courant de type boussole, de type plaie et de type fenêtre, l'annexe du manuel fournit des diagrammes détaillés de câblage des quatre bornes,garantissant des connexions correctes pour une mesure précise dans toutes les configurations. La fonction d'auto-essai de l'instrument vérifie les circuits internes et les canaux de mesure avant l'essai, tandis que la fonction d'essai par débit valide la boucle de courant complète,en faisant du XHTX206 une solution de vérification complète pour les professionnels des essais de transformateurs.
Questions fréquentes
Q1: Pour qui le testeur CT PT XHTX206 est-il conçu?
Il est conçu pour les centres de mesure et d'étalonnage de la puissance, les équipes d'essai électriques des centrales électriques, les équipes d'essai électriques des industries ferroviaire, pétrochimique et minière,laboratoires universitaires de génie électrique, et des organismes tiers de test et de certification de l'énergie.
Q2: Quels types de transformateurs peut-il tester?
Il teste les transformateurs de courant de classe protection, de classe compteur et de classe TP, y compris les caractéristiques d'excitation, le rapport, la polarité, la résistance de remontage secondaire, la charge secondaire,erreur de rapport et erreur d'angle, ainsi que des unités électromagnétiques PT. Les catégories de CT P, TPY, mesure, PR, PX, TPS, TPX et TPZ sont prises en charge.
Q3: Comment fonctionnent les tests de conversion de fréquence sur le terrain?
Il produit une caractéristique d'excitation complète et des courbes d'erreur de 10% avec une sortie de seulement 180Vrms et un courant de 12Arms lors de la manipulation de CT avec des points d'inflexion allant jusqu'à 60kV,supprimer le besoin de boosters volumineux à haute tension et de grandes sources de courant.
Q4: Quelle est la précision obtenue pour la vérification de la tomodensitométrie sur place?
une épaisseur de l'écran d'affichage supérieure ou égale à 0,7 mm;booster ou boîte de charge.
Q5: Quels accessoires et conditions de livraison sont disponibles?
Le testeur est expédié dans un emballage en bois dans un délai de 5 à 8 jours ouvrables, avec paiement T/T et 1 ensemble de MOQ.
