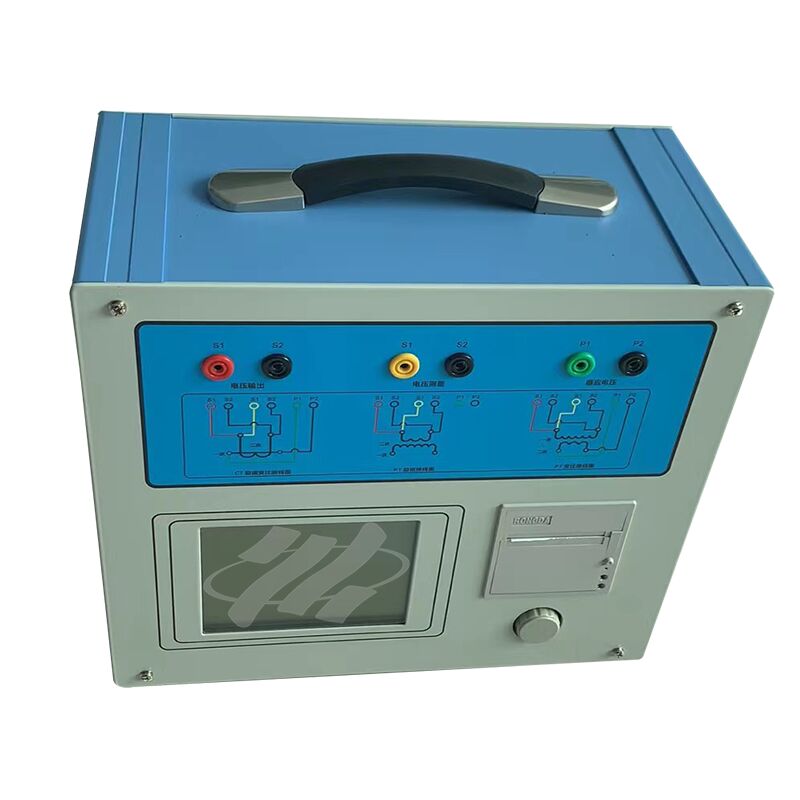

Le testeur de caractéristiques complètes de transformateur XHTX206 est conçu pour effectuer une gamme complète de tests sur divers types de transformateurs de courant (TC), y compris les modèles de classe protection, de classe comptage et de classe TP. Son champ d'application des tests couvre les caractéristiques d'excitation (également appelées caractéristiques volt-ampère), le rapport de transformation, la polarité, la résistance de l'enroulement secondaire, la charge secondaire, l'erreur de rapport et l'erreur d'angle. De plus, ce testeur est applicable pour tester les caractéristiques d'excitation, le rapport de transformation, la polarité, la résistance de l'enroulement secondaire et l'erreur de rapport des unités électromagnétiques de tous types de transformateurs de potentiel (TP).
Adopte la méthode de conversion de fréquence pour tester les courbes caractéristiques et les courbes d'erreur, la tension du point d'inflexion atteignant jusqu'à 60 kV.
Sort automatiquement les données clés telles que la tension/courant du point d'inflexion, les courbes d'erreur et divers paramètres de test.
Fournit un affichage dynamique des paramètres de réglage et un affichage en temps réel des schémas de câblage auxiliaires pour une utilisation pratique.
Équipé d'une souris photoélectrique rotative pour une utilisation simple, rapide et conviviale.
Paramètres techniques
Sortie : 0–180Vrms, 12Arms, 36A (crête) ±0,2%
Mesure : Transformation
Rapport : 0–2000 ±0,1 % ; 2000–5000 ±0,2 % ; 5000–35000 ±0,5 %, Résistance : 0–600Ω ±(0,5 %R+2mΩ),
Phase : Résolution 0,5min ±5min, Charge : 0–1000VA ±(0,5 %R+0,02VA)
Alimentation : AC220V±10%, 50Hz
