Maison > produits >

Testeur de transformateur OTD & DDF avec écran tactile LCD | XHYS101

Name: Testeur de transformateur OTD & DDF avec écran tactile LCD | XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an Shaanxi Chine
Nom de marque:	XZH TEST
Certification:	ISO CE
Numéro de modèle:	XHYS101

Les informations détaillées

Lieu d'origine:

Xi'an Shaanxi Chine

Nom de marque:

XZH TEST

Certification:

ISO CE

Numéro de modèle:

XHYS101

Mettre en évidence:

High Light

Mettre en évidence:

Testeur de transformateur LCD TFT à grand écran

Testeur de transformateur Delta de Tan d'huile

Testeur du facteur de dissipation diélectrique du transformateur

Trading Information

Quantité de commande min:

1 unité

Prix:

Négociable

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

T/T

Capacité d'approvisionnement:

3000unité/an

Description de produit

XHYS101 Testeur de perte diélectrique d'huile isolanteest un instrument spécialisé de haute précision conçu pour la caractérisation complète des fluides isolants utilisés dans les équipements électriques.Il mesure avec précision trois paramètres critiques de la qualité de l'huile: le facteur de perte diélectrique (tan δ, OTD/DDF), la permissivité relative et la résistivité de volume en courant continu, fournissant un profil diélectrique complet qui va bien au-delà du simple test de tension de rupture.Intégration d'une technologie de micro-ordinateur à puce unique, l'instrument permet une automatisation complète sans surveillance de l'ensemble du processus d'essai: augmentation de la température, maintien précis de la température, prélèvement de données de haute précision, calcul mathématique,affichage des résultats en temps réelAvec une tension d'essai CA allant jusqu'à 2200 V et un contrôle de température de 40°C à 120°C,le XHYS101 est l'outil de diagnostic définitif pour l'évaluation de l'état de l'huile du transformateur, analyse du vieillissement et détection de la contamination.

Spécifications techniques

Paramètre	Spécification
Paramètres mesurés
Plage de capacité	5 pF 200 pF
Plage de perméabilité relative	1.000 ¢ 30.000
Facteur de perte diélectrique (Tan δ)	0.00001 ¢ 100
Plage de résistance en courant continu	2.5 MΩ·m 20 TΩ·m
Précision de mesure
Permissivité relative	± 1 × 10) % de la lecture
Facteur de perte diélectrique	± ((5% de la lecture ± 0,0002)
Résistance à courant continu	± 10% de la lecture
Résolution
Capacité	0.01 pF
Permissivité relative	0.001
Facteur de perte diélectrique	0.00001
Testez la tension et la température
Voltage d'essai CA	200 ‡ 2200 V, réglable en continu, 50 Hz
Voltage d'essai en courant continu	0 500 V, réglable en continu
Plage de température	40°C à 120°C
Précision de la température	±0,5°C
Énergie et approvisionnement
Voltage de l'alimentation électrique	AC 220V ± 10%
Fréquence d'alimentation	Pour les appareils de surveillance de l'environnement, le système de surveillance de l'environnement est utilisé.
Consommation d'électricité	500 W

Principales caractéristiques de performance

Analyse complète du profil diélectriqueMesure tous les trois paramètres critiques de la qualité de l'huile dans un seul essai automatisé: facteur de perte diélectrique (tan δ / OTD / DDF), permissivité relative et résistivité du volume en courant continu.Cette base de données complète permet d'évaluer le vieillissement du pétrole, la contamination par des composés polaires, la pénétration d'humidité et la teneur en particules conductrices ¥ bien au-delà de ce qu'un simple test BDV peut révéler.
Automatisation entièrement indépendante¢ Un micro-ordinateur à puce unique intégré contrôle automatiquement l'ensemble du flux de travail: accélération de la température à la cible, maintenance thermique de précision au point de réglage, prélèvement de données haute résolution,calcul en temps réel, et les résultats de sortie.
Contrôle de la température à large portéeLe chauffage de précision de 40°C à 120°C avec une précision de ±0,5°C permet une caractérisation diélectrique dépendante de la température.La mesure du tan δ à température élevée révèle une dégradation de l'huile qui peut ne pas être apparente à température ambiante.
Tensions d'essai à double tension CA/CC¢ sortie CA réglable en continu (2002200V, 50Hz) pour la mesure des pertes diélectriques et de la permissivité, plus sortie CC (0500V) pour la détermination de la résistivité de volume.
Mesure de la résistivité ultra largeLa résistivité en courant continu de 2,5 MΩ·m à 20 TΩ·m couvre l'ensemble du spectre, allant de l'huile fortement contaminée au fluide isolant intact.
Écran tactile LCD haute résolutionL'écran LCD TFT grand avec interface tactile offre une visualisation claire des données de mesure et des résultats de diagnostic, avec stockage de données intégré pour les tendances à long terme.

Image du produit

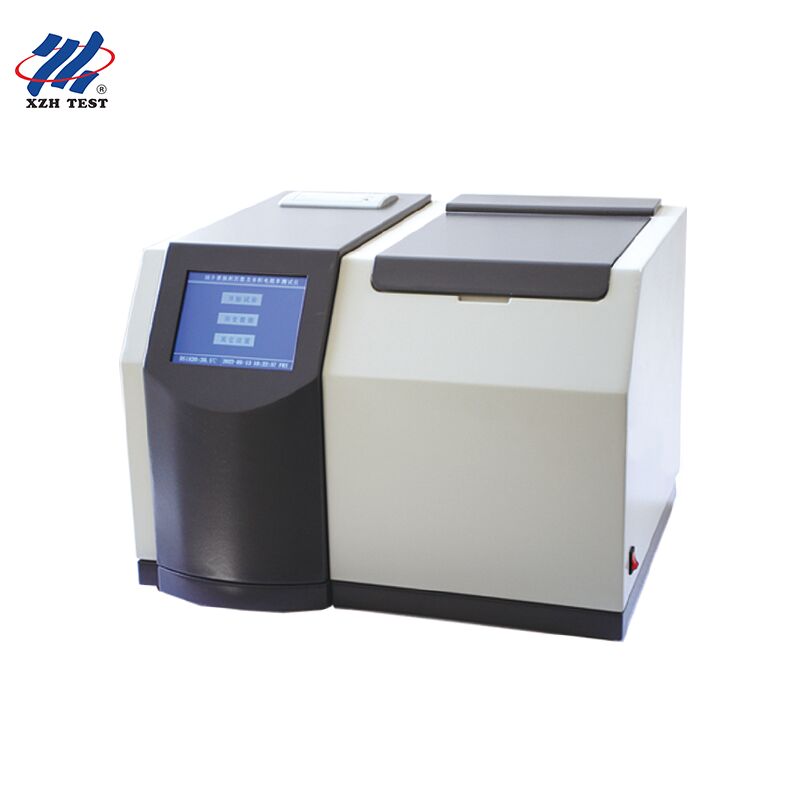

XHYS101 Insulating Oil Dielectric Loss Tester

Guide de dépannage

Numéro A: "circuit court de la coupe à électrode" affiché
Vérifiez si les rainures de positionnement des électrodes interne et externe sont alignées et vérifiez que l'électrode interne n'est pas lâche.

Émission B: "S'il vous plaît effectuer l'étalonnage de tasse vide" affiché
Exigée lorsque la capacité de la coupe vide est inférieure à 60±5 pF. Causes possibles: a) électrodes mal placées; b) coupe d'huile non propre ∙ impuretés entre électrodes nécessitant un nettoyage minutieux.

Problème C: Buzzer sonne 5 fois et l'instrument retourne à l'interface de mise en marche
(a) Vérifier que la capacité de la coupe vide se situe dans la plage de 60±5 pF. (b) Vérifier que la coupe d'huile est correctement positionnée et qu'aucune décharge ne se produit.

Problème D: temps électrochimique de résistivité en courant continu fixe à 60 secondes
Vérifiez que l'horloge interne de l'instrument fonctionne correctement; ajustez l'horloge si nécessaire.

Problème E: le chiffre le moins significatif du paramètre de tension réglée n'est pas égal à zéro
Utiliser la touche [Réduire] pour abaisser la valeur de tension définie, puis utiliser la touche [Augmenter] pour régler la valeur souhaitée.

Questions fréquemment posées

Q1: Ce testeur convient-il aux spécialistes de la surveillance de l'état de l'huile des transformateurs?

Oui, le XHYS101 est l'instrument définitif pour les programmes de surveillance de l'état de l'huile qui vont au-delà des tests de tension de panne de base.Cet instrument mesure le tan δ (facteur de perte diélectrique) et la résistivité en courant continu (paramètres qui révèlent la dégradation précoce de l'huile par oxydation), stress thermique et accumulation de contaminants polaires.Les spécialistes de la surveillance de l'état peuvent suivre ces paramètres au fil du temps pour prédire la durée de vie restante du pétrole et construire des budgets de remplacement du pétrole basés sur des preuves.

Q2: Les laboratoires de recherche en haute tension peuvent-ils l'utiliser pour la caractérisation des matériaux?

Des laboratoires de recherche qui développent de nouveaux fluides isolants, des esters synthétiques, des esters naturels, des nanofluides,Les matériaux diélectriques et les diélectriques mélangés ¥ nécessitent des instruments capables d'une caractérisation diélectrique précise à travers la température.La fourchette XHYS101 ′s 40 ′ 120 °C avec une précision de ± 0,5 °C et une précision de ± 5% tan δ fournit des données de qualité de publication.La mesure de la résistivité en courant continu jusqu'à 20 TΩ·m est particulièrement utile pour caractériser les fluides synthétiques ultra-purs utilisés dans les applications HVDC.

Q3: En quoi cela sert-il les entreprises d'analyse des défaillances électriques?

Lorsque les transformateurs tombent en panne, les enquêteurs judiciaires doivent déterminer la cause profonde et l'état de l'huile est la preuve clé.un bronzage accru δ avec une faible résistivité indique une contamination conductrice due à l'arcageLes résultats de ces mesures, combinés à l'analyse des gaz dissous, indiquent que la résistance à l'oxydation est supérieure à la résistance à l'oxydation.fournir des preuves judiciaires complètes pour les réclamations d'assurance et le soutien des litiges.

Q4: Est-il approprié pour les consultants en prolongation de la durée de vie des transformateurs et en gestion d'actifs?

Les consultants en gestion d'actifs qui conseillent sur les décisions d'extension ou de remplacement des transformateurs ont besoin de données objectives pour justifier des recommandations de plusieurs millions de dollars.Les mesures de la perte diélectrique et de la résistivité du XHYS101 fournissent les données granulaires sur l'état de l'huile nécessaires pour modéliser la durée de vie utile restante. Tan δ tendance à température élevée révèle la dégradation du papier isolant qui est en corrélation avec le degré de polymérisation (DP)

Q5: Les spécialistes de la récupération pétrolière peuvent-ils l'utiliser pour vérifier l'efficacité du traitement?

Les entreprises de récupération pétrolière qui traitent l'huile transformatrice usée par filtration, dégazage et traitement de l'argile doivent démontrer que l'huile récupérée répond aux spécifications.Le XHYS101 fournit le profil diélectrique complet avant et après: la mesure initiale quantifie le degré de contamination, et la mesure post-récupération vérifie le rétablissement à des limites acceptables.Cette amélioration documentée justifie l'investissement de récupération et garantit la qualité de l'huile récupérée.
