Générateur de surtension haute tension à tige rétractable| XHHV515-12L Modèle : XHHV515-12L
Conçu pour : Techniciens de service de défauts de câbles BT/MT, Équipes de maintenance de distribution de services publics, Prestataires de services de test électrique
Valeur fondamentale : Générateur d'impulsions CC compact de type tige rétractable avec condensateur intégré de 12 μF délivrant une énergie de décharge réglable de 0 à 864 J — la solution portable et prête à l'emploi pour la détection de défauts de routine sur les câbles d'alimentation de 12 kV et moins avec sortie bi-mode (décharge d'impulsion + tension de tenue CC).
À qui s'adresse cet équipement
Le XHHV515-12L est conçu pour les techniciens de terrain qui ont besoin d'une source d'impulsion portable, compacte, légère et à opérateur unique pour les travaux de localisation de défauts de câbles BT et MT au quotidien. Sa conception de châssis à tige rétractable privilégie la facilité de transport et le déploiement rapide — idéal pour les équipes de services publics intervenant sur plusieurs appels de défauts par jour et les entreprises de test desservant les réseaux de distribution urbains où la manœuvrabilité dans les points d'accès restreints est essentielle.
1Techniciens de service sur le terrainPortabilité à tige rétractable pour le transport par un seul opérateur entre le véhicule et le point de test. Installation minimale — connectez, allumez, testez.
2Équipes de distribution des services publicsLocalisation de défauts de câbles de 12 kV et moins. La protection de démarrage en position zéro assure un fonctionnement sûr pour les équipes qui se relaient quotidiennement dans les sous-stations.
3Sociétés de services de testSource d'impulsion économique pour les contrats de service de défauts de câbles BT/MT. Doubles ports de sortie — aucun matériel de commutation de mode requis entre les modes impulsion et CC.
4Électriciens d'usines industriellesSon encombrement compact passe par les portes standard et les points d'accès des salles d'équipement. Idéal pour le diagnostic de câbles MT dans les usines et les installations de traitement.
Spécifications clés
Condensateur intégré12 μF
Plage d'énergie de décharge0–864 J
Tension de câble cible≤12 kV
Mesure de tensionVoltmètre kV en temps réel
Verrouillage de sécuritéDémarrage en position zéro
Contrôle de déchargeManuel + Intervalle de temps
Modes de sortiePorts doubles EMP + CC
Alimentation220V CA 50Hz
Facteur de formePortable à tige rétractable

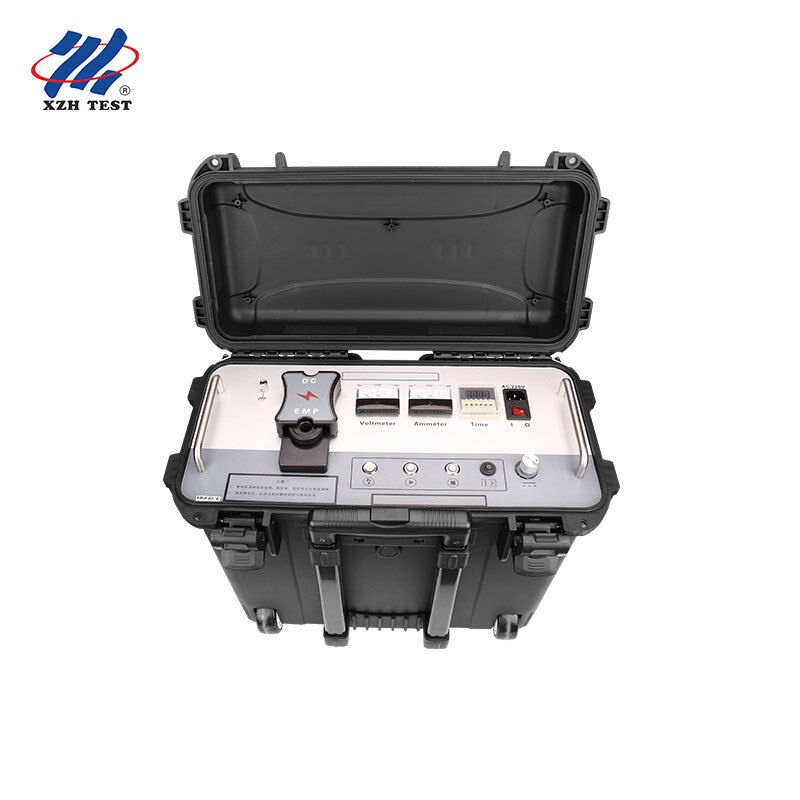

Conception compacte à tige rétractable — Prenez, partez, testez
Contrairement aux générateurs de surtension plus grands montés sur chariot qui nécessitent un accès par rampe de véhicule et une manipulation à deux personnes, le facteur de forme à tige rétractable du XHHV515-12L permet une véritable mobilité sur le terrain à opérateur unique. La poignée télescopique intégrée et le châssis robuste permettent à un technicien de transporter l'instrument complet du véhicule au point de test — à travers les portails, dans les cages d'escalier et dans les baies de sous-station encombrées où les chariots à roues ne peuvent pas manœuvrer.
Avantage opérationnel : Pour les équipes de services publics gérant 4 à 6 appels de défauts par quart de travail, la différence entre une installation de 2 minutes (XHHV515-12L) et une installation de 10 minutes (unités de type chariot avec connexions de condensateur externes) se traduit directement par plus de défauts localisés par jour ouvrable — et une restauration de service plus rapide pour les clients.
Ports de sortie doubles — Aucune commutation de mode requise
De nombreux générateurs de surtension nécessitent que l'opérateur reconfigure physiquement le câblage lors du passage du mode de décharge d'impulsion au mode de tension de tenue CC — une source d'erreurs de connexion et de temps perdu. Le XHHV515-12L fournit des ports de sortie dédiés pour chaque mode:
| Port de sortie |
Fonction |
Cas d'utilisation |
| Sortie Haute Tension (EMP) |
Décharge d'impulsion pour le repérage des défauts de câble |
Connectez au câble sous test pour le martelage acoustique-magnétique lors de la localisation des défauts |
| Sortie Haute Tension (CC) |
Sortie continue de tension de tenue CC |
Connectez pour la vérification de l'isolation du câble après installation et les tests de maintenance préventive |
Voltmètre en temps réel — Visibilité complète de la haute tension
Une caractéristique de sécurité et de diagnostic distinctive du XHHV515-12L est son voltmètre kV en temps réel qui indique la tension du condensateur même lorsque l'instrument est en mode veille — pas seulement pendant la décharge d'impulsion active. Cela offre aux opérateurs une conscience situationnelle continue de l'état de l'énergie stockée, éliminant le risque de contact accidentel avec un banc de condensateurs apparemment "éteint" qui pourrait encore contenir une charge résiduelle dangereuse.
- Surveillance en veille : Le voltmètre affiche la tension du condensateur en temps réel — l'opérateur connaît toujours l'état de l'énergie avant d'approcher les bornes de sortie
- Bouton de décharge manuelle : Bouton de décharge dédié sur le panneau avant pour la dissipation contrôlée de l'énergie résiduelle du condensateur — complète le circuit de sécurité de décharge automatique
- Indicateur de position zéro (LED jaune) : S'allume uniquement lorsque le bouton de réglage de la tension est à zéro — confirmation visuelle qu'il est sûr d'activer la sortie haute tension
- Sortie d'énergie accordée : La capacité de 12 μF avec une plage réglable de 0 à 864 J permet aux opérateurs d'adapter l'énergie d'impulsion à la longueur du câble et à l'impédance du défaut — évitant la sur-décharge sur les courtes sections de câbles BT
Interface du panneau — Chaque commande expliquée
| Commande |
Fonction |
| 1. Terre de sécurité |
Connexion à la terre du châssis de l'instrument — empêche l'électrification du boîtier et le risque de choc pour le personnel |
| 2. Bouton de décharge |
Dissipation de charge interne manuelle lorsque la haute tension est désactivée — couche de sécurité secondaire au-delà de la décharge automatique |
| 3. Indicateur de démarrage / position zéro |
La LED jaune confirme que le bouton de tension est à zéro ; appuyez pour activer la sortie haute tension lorsque l'indicateur est allumé |
| 4. Arrêt / Indicateur Haute Tension |
Coupure immédiate de la sortie haute tension ; l'indicateur s'allume pendant la sortie haute tension active |
| 5. Protection contre les surintensités |
Appuyez pour activer la protection ; se déclenche automatiquement en cas de surintensité — réinitialisez après correction |
| 6. Réglage de la tension |
Tournez complètement dans le sens inverse des aiguilles d'une montre jusqu'à zéro avant de démarrer, puis dans le sens des aiguilles d'une montre pour augmenter la sortie |
| 7. Réglage de l'heure |
Intervalle de temps de décharge configurable pour le mode impulsion chronométré automatique lors du repérage |
Applications
| Application |
Scénario |
| Repérage des défauts de câble |
Décharge d'impulsion pour le repérage acoustique-magnétique sur les câbles de distribution BT/MT de 12 kV et moins |
| Test de tension de tenue CC |
Vérification de l'isolation des câbles après installation et après réparation sur les circuits BT et MT |
| Vérification des câbles avant mise en service |
Test de nouveaux circuits de câbles avant mise sous tension — détecte les dommages d'installation et les défauts de joint |
| Tests CC d'équipements électriques |
Tests de tension de tenue CC sur d'autres équipements électriques — transformateurs, appareillage de commutation, traversées |
| Maintenance préventive de routine |
Évaluation de l'état des câbles programmée pour les réseaux urbains, les usines industrielles, les installations commerciales |
Précautions de sécurité et d'exploitation
- Connectez toujours la terre de sécurité à un point de terre fiable avant l'opération — empêche l'électrification du boîtier et le risque de choc
- Vérifiez que l'indicateur de position zéro (LED jaune) est allumé avant d'appuyer sur Démarrer — confirme que le bouton de réglage de la tension est à zéro
- Appuyez sur le bouton de décharge manuelle et vérifiez que le voltmètre indique zéro avant de déconnecter les câbles de sortie
- Appuyez immédiatement sur Arrêt si une condition anormale est observée pendant les tests
- Seuls les techniciens haute tension qualifiés peuvent opérer — le démontage non autorisé annule la garantie
- Lisez le manuel d'instructions complet avant la première utilisation ; comprenez toutes les commandes du panneau et les méthodes de câblage
- Transportez à l'aide de la poignée rétractable — évitez de soulever par les câbles ou les connecteurs
▎Foire aux questions
Q : Comment fonctionne un générateur de surtension haute tension dans la détection de défauts de câbles ?
Le générateur de surtension décharge une impulsion de haute énergie dans le câble défectueux, créant un arc haute tension contrôlé au point de défaut. Cet arc produit à la fois un signal acoustique (son de martèlement fort détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif). En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser précisément le point de défaut exact — une technique connue sous le nom de synchronisation acoustique-magnétique.
Q : Quelle plage de tension dois-je sélectionner pour différents types de câbles ?
La sélection de la tension suit la tension de fonctionnement nominale du câble comme ligne directrice générale. Pour les câbles basse tension (jusqu'à 1 kV), utilisez la plage 8 kV ou 12 kV. Pour les câbles de distribution moyenne tension (6-15 kV), la plage 16 kV est appropriée. Pour les câbles de transmission haute tension (35 kV et plus), utilisez la plage 32 kV. Consultez toujours les spécifications de tension de test maximale du fabricant du câble et assurez-vous que toutes les distances de sécurité sont maintenues pendant le fonctionnement haute tension.
Q : Quelles précautions de sécurité doivent être observées lors de l'utilisation d'un générateur de surtension ?
Les tests avec générateur de surtension haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement hors tension et isolé de toutes les sources d'alimentation avant la connexion. Établissez un périmètre de sécurité minimum de 5 mètres autour de la zone de test avec des panneaux d'avertissement. Tout le personnel doit porter un EPI approprié, y compris des vêtements résistants aux arcs, des gants isolants haute tension et des surchaussures diélectriques. Les caractéristiques de sécurité intégrées — décharge automatique à la mise hors tension, arrêt d'urgence et verrouillage de tension nulle — fournissent des couches de protection supplémentaires, mais ne doivent jamais remplacer les procédures de sécurité appropriées.
Q : Quel est l'avantage des multiples niveaux d'énergie (Joules) sur cet appareil ?
Différents niveaux d'énergie servent à différentes fins de diagnostic. Les réglages de faible énergie (par exemple, 864 J–1024 J) sont idéaux pour la confirmation initiale des défauts et la localisation des défauts à haute résistance où une énergie excessive pourrait aggraver les dommages du câble. L'énergie moyenne (1225 J–2048 J) fournit une force de signal acoustique optimale pour la plupart des repérages de défauts de routine. L'énergie élevée (2450 J+) est réservée aux câbles très longs, aux scénarios d'enfouissement profond ou aux défauts à haute impédance qui nécessitent une génération d'arc plus forte pour produire une signature acoustique détectable. La sélection à trois niveaux permet aux opérateurs d'adapter la sortie d'énergie aux conditions du terrain.
Q : Quelle garantie et quel support sont inclus avec ce générateur de surtension ?
Garantie standard de 12 mois contre les défauts de fabrication avec support technique à vie. Certifié CE et ISO 9001:2015. Chaque unité comprend le générateur de surtension, le câble de sortie haute tension, le câble de terre, la tige de décharge, le manuel d'utilisation et un chariot robuste avec roulettes verrouillables pour un transport sûr. L'installation sur site, la mise en service et la formation des opérateurs à la sécurité sont disponibles sur demande. Les pièces de rechange, y compris les éclateurs, les condensateurs et les diodes haute tension, sont en stock pour un remplacement rapide.
