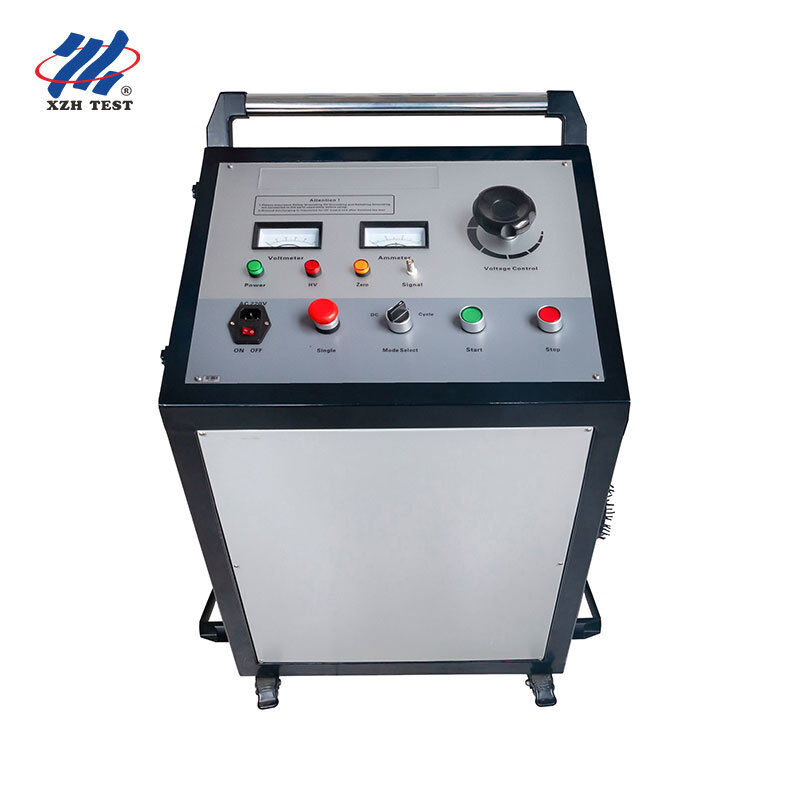

Générateur d'impulsions haute tension monté sur chariot | XHHV535-4T Modèle : XHHV535-4T
Conçu pour : Équipes de dépannage de réseaux électriques, sous-traitants en localisation de défauts de câbles, ingénieurs en essais et mise en service électriques
Valeur fondamentale : Générateur d'impulsions haute tension CC intégré de type chariot délivrant une énergie de décharge de 2550 J avec un condensateur intégré de 4 μF — conçu spécifiquement pour le repérage de défauts de câbles et les tests de tenue en tension CC dans des environnements de terrain où la mobilité, la fiabilité et la sécurité de l'opérateur sont non négociables.
À qui s'adresse cet équipement
Le XHHV535-4T est conçu spécifiquement pour les prestataires de services professionnels de localisation de défauts de câbles et les départements de maintenance des services publics qui nécessitent une source d'impulsions haute tension autonome et mobile qui peut être déployée directement sur le site du défaut — sans la complexité d'installation de transformateurs, de bancs de condensateurs et de consoles de commande séparés.
1Entrepreneurs en défauts de câblesConception portable sur chariot pour une mobilisation rapide entre les sites de travail. Déploiement par un seul opérateur avec commandes intégrées.
2Équipes de maintenance des services publicsLocalisation de défauts lors des coupures programmées sur les câbles de distribution et de transport. Compatible avec les générateurs pour les sites distants.
3Ingénieurs en essais et mise en serviceTests de tenue en tension CC post-installation et vérification pré-mise en service sur les circuits de câbles nouvellement posés.
4Électriciens d'usines industriellesDiagnostic de câbles à l'échelle de l'usine dans les raffineries, les mines, les aciéries et les installations de traitement dotées de vastes réseaux de câbles MT.
Spécifications clés
Condensateur intégré4 μF
Énergie de décharge2 550 J
Plage de tension d'impulsion0–35 kV
Mode d'impulsionAutomatique et manuel
Cycle d'impulsion automatique~7 secondes
Protection contre les surintensités10A (côté basse tension)
Architecture intégrée — Cinq fonctions en un seul chariot
Les configurations de test d'impulsions haute tension conventionnelles nécessitent l'interconnexion sur site de blocs d'alimentation CC séparés, de bancs de condensateurs, d'éclateurs à sphère de décharge et de dispositifs de décharge de sécurité — un processus long et sujet aux erreurs de connexion et aux performances incohérentes. Le XHHV535-4T élimine cette fragmentation en intégrant les cinq sous-systèmes dans un seul châssis de chariot mobile :
| Sous-système |
Avantage de l'intégration |
| Source d'alimentation haute tension CC |
Technologie haute fréquence HV avec conception de circuit miniaturisée et haute fiabilité — élimine les modules de transformateur externes encombrants |
| Condensateur de stockage d'énergie de 4 μF |
Intégré, pré-câblé et testé en usine — aucun assemblage de banc de condensateurs sur site requis |
| Assemblage d'éclateur à sphère |
Précisément espacé et calibré en usine ; robuste contre les vibrations de transport |
| Dispositif de décharge automatique |
Circuit de décharge de sécurité intégré avec décharge automatique temporisée — protège les opérateurs lors de la déconnexion du câble |
| Module d'échantillonnage du testeur de défauts |
Interface d'échantillonnage intégrée pour une connexion directe au pré-localisateur de défauts de câble (TDR) et aux pointeurs acoustiques-magnétiques |
Trois modes de fonctionnement — Un panneau de commande
Conception centrée sur l'opérateur : Le XHHV535-4T adopte une philosophie de contrôle centrée sur l'utilisateur qui reflète le flux de travail familier du transformateur et de l'armoire utilisé par les techniciens des services publics depuis des décennies — tout en offrant les avantages de performance de la technologie HV à semi-conducteurs moderne.
- Impulsion temporisée automatique : Cycle d'impulsion automatique programmable d'environ 7 secondes pour un « thumping » systématique du câble lors du repérage acoustique — libère l'opérateur pour qu'il puisse parcourir le tracé du câble avec le récepteur acoustique pendant que le générateur maintient une cadence de décharge constante
- Impulsion manuelle : Déclenchement manuel à timing arbitraire via la commande du panneau avant — idéal pour vérifier la propagation acoustique dans des environnements de tranchées urbaines complexes avec plusieurs utilités enterrées
- Test de tenue en tension CC : Sortie CC continue et réglable pour l'évaluation de la résistance d'isolement, les tests de mise en service et la vérification post-réparation — entièrement intégré, aucun jeu de test CC externe requis
Ingénierie prête pour le terrain
- Mobilité sur chariot : Châssis robuste à roues avec poignée intégrée pour le transport par un seul opérateur sur des surfaces pavées, du gravier de sous-station et des terrains de chantier
- Électronique insensible aux impulsions : Conception de circuit spécifiquement durcie contre les chocs électromagnétiques et mécaniques des décharges d'impulsions répétées de 2550 J — un avantage distinct par rapport aux alimentations HV polyvalentes réutilisées
- Surveillance visuelle intuitive : Grand voltmètre et ampèremètre de style analogique plus indicateurs d'état numériques pour la sortie HV en temps réel, l'état de charge du condensateur et l'état de protection
- Compatible avec les générateurs : Fonctionne sur secteur CA standard de 220 V ±10 % 50 Hz ou sur générateur de terrain (>2 kW) pour les sites distants sans accès au réseau électrique
- Protection contre les surintensités : Disjoncteur de 10 A côté basse tension avec déclenchement automatique — protège l'instrument et l'opérateur en cas de défaut
Applications
| Application |
Scénario |
| Repérage de défauts de câbles |
La décharge d'impulsion crée des signaux acoustiques et électromagnétiques au point de défaut pour une localisation précise à l'aide de récepteurs acoustiques-magnétiques |
| Tests de tenue en tension CC |
Vérification post-installation et post-réparation de l'intégrité de l'isolation des câbles conformément aux normes CEI |
| Tests de câbles pré-mise en service |
Vérification des nouveaux circuits de câbles avant mise sous tension — identifie les dommages d'installation, les défauts de joints et les défauts de fabrication |
| Maintenance préventive périodique |
Évaluation planifiée de l'infrastructure de câbles vieillissante pour prédire la durée de vie restante et prioriser les dépenses d'investissement de remplacement |
Précautions de sécurité et d'exploitation
- Des connexions de terre séparées sont requises pour la terre HV et la terre d'échantillonnage — ne doivent pas être combinées en un seul point de mise à la terre
- Toujours décharger complètement la sortie HV avant de déconnecter les câbles de test — utiliser la fonction de décharge automatique intégrée
- Appuyez sur « Stop » ou éteignez immédiatement si une condition anormale est observée pendant les tests
- Seuls les techniciens qualifiés en haute tension peuvent utiliser cet équipement — le démontage non professionnel annule la garantie
- Transport dans l'étui de protection fourni ; éviter les manipulations brusques et les impacts mécaniques sur le condensateur et les assemblages d'éclateurs
▎Questions fréquemment posées
Q : Comment fonctionne un générateur d'impulsions haute tension dans la détection de défauts de câbles ?
Le générateur d'impulsions décharge une impulsion de haute énergie dans le câble défectueux, créant un arc haute tension contrôlé au point de défaut. Cet arc produit à la fois un signal acoustique (un son de martèlement fort détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif). En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser le point de défaut exact avec précision — une technique connue sous le nom de synchronisation acoustique-magnétique.
Q : Quelle plage de tension dois-je sélectionner pour différents types de câbles ?
La sélection de la tension suit la tension de fonctionnement nominale du câble comme ligne directrice générale. Pour les câbles basse tension (jusqu'à 1 kV), utilisez la plage de 8 kV ou 12 kV. Pour les câbles de distribution moyenne tension (6-15 kV), la plage de 16 kV est appropriée. Pour les câbles de transport haute tension (35 kV et plus), utilisez la plage de 32 kV. Consultez toujours les spécifications de tension de test maximale du fabricant du câble et assurez-vous que toutes les distances de sécurité sont maintenues pendant le fonctionnement haute tension.
Q : Quelles précautions de sécurité doivent être observées lors de l'utilisation d'un générateur d'impulsions ?
Les tests avec un générateur d'impulsions haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement hors tension et isolé de toutes les sources d'alimentation avant la connexion. Établissez un périmètre de sécurité minimum de 5 mètres autour de la zone de test avec des panneaux d'avertissement. Tout le personnel doit porter un équipement de protection individuelle approprié, y compris des vêtements résistants aux arcs, des gants isolants HV et des surchaussures diélectriques. Les fonctions de sécurité intégrées — décharge automatique à la mise hors tension, arrêt d'urgence et verrouillage de la tension nulle — offrent des couches de protection supplémentaires, mais ne doivent jamais remplacer les procédures de sécurité appropriées.
Q : Quel est l'avantage des différents niveaux d'énergie (Joules) sur cet appareil ?
Différents niveaux d'énergie servent à différentes fins de diagnostic. Les réglages de faible énergie (par exemple, 864 J–1024 J) sont idéaux pour la confirmation initiale des défauts et la localisation des défauts à haute résistance où une énergie excessive pourrait aggraver les dommages du câble. L'énergie moyenne (1225 J–2048 J) fournit une force de signal acoustique optimale pour la plupart des repérages de défauts de routine. L'énergie élevée (2450 J+) est réservée aux câbles très longs, aux scénarios d'enfouissement profond ou aux défauts à haute impédance qui nécessitent une génération d'arc plus forte pour produire une signature acoustique détectable. La sélection à trois niveaux permet aux opérateurs d'adapter la sortie d'énergie aux conditions du terrain.
Q : Quelle garantie et quel support sont inclus avec ce générateur d'impulsions ?
Garantie standard de 12 mois contre les défauts de fabrication avec support technique à vie. Certifié CE et ISO 9001:2015. Chaque unité comprend le générateur d'impulsions, le câble de sortie HV, le câble de terre, la tige de décharge, le manuel d'utilisation et un chariot robuste avec roulettes verrouillables pour un transport sûr. L'installation sur site, la mise en service et la formation à la sécurité des opérateurs sont disponibles sur demande. Les pièces de rechange, y compris les éclateurs, les condensateurs et les diodes HV, sont en stock pour un remplacement rapide.
