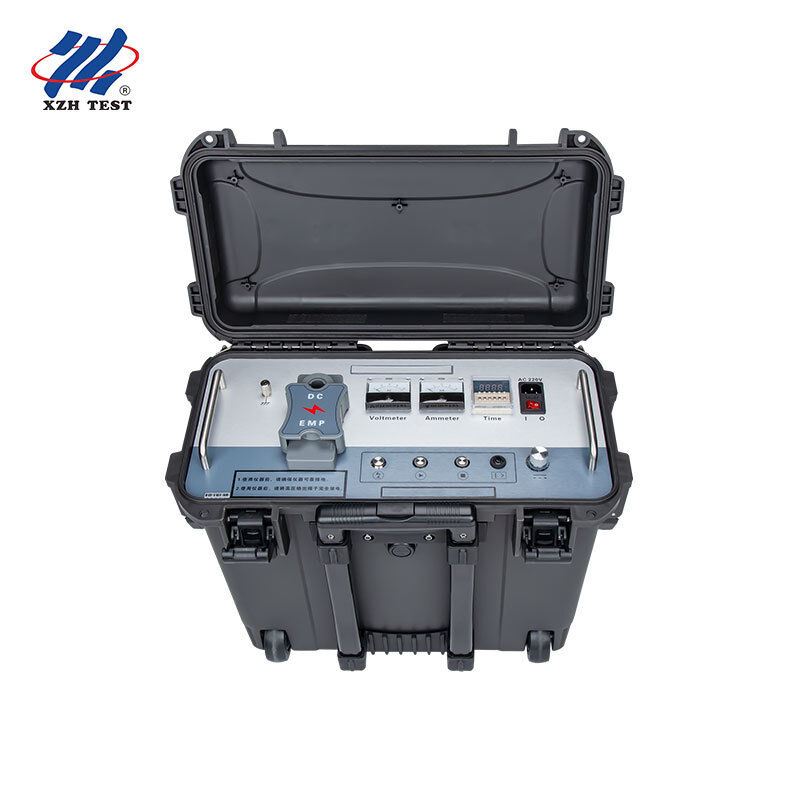

Générateur de surtension protégé avec triple protection automatique 12µF 864J pour entrepreneurs en défaut de câbles BT et MT | XHHV512-12L

Le XHHV512-12L est spécialement conçu pour les organisations où la sécurité de l'opérateur et la protection de l'équipement sont des exigences non négociables — les compagnies d'électricité avec des protocoles de conformité de sécurité stricts, les entrepreneurs en tests dont les techniciens travaillent quotidiennement sur des sites de terrain inconnus, et les usines industrielles où les tests de défauts de câbles se produisent à proximité d'équipements de production critiques qui ne peuvent tolérer aucun dommage collatéral dû à un dysfonctionnement de l'équipement de test.

Les tests de défauts de câbles sur le terrain sont intrinsèquement une opération à haut risque. Un claquage de câble peut induire des surtensions transitoires qui se répercutent sur l'équipement de test. Un défaut persistant à haute résistance peut entraîner un appel de courant soutenu. Le cyclage continu des impulsions par temps chaud peut pousser les composants internes au-delà des limites thermiques. La plupart des générateurs de surtensions s'appuient sur un seul fusible pour la protection — le XHHV512-12L déploie trois circuits de protection automatiques indépendants qui surveillent simultanément le courant de sortie, la tension de sortie et la température interne.

Une capacité unique qui distingue le XHHV512-12L des instruments moins robustes est sa protection robuste contre les courts-circuits qui permet un fonctionnement en court-circuit direct à la terre. Lors des tests de défauts de câbles, des scénarios surviennent où le chemin de défaut présente une impédance quasi nulle — effectivement un court-circuit franc. De nombreux générateurs de surtensions se déclenchent ou subissent des dommages dans ces conditions. Le XHHV512-12L est conçu pour tolérer les courts-circuits directs de sortie à la terre sans dommage, donnant aux opérateurs la confiance nécessaire pour tester agressivement lorsque les conditions de défaut l'exigent.

Le XHHV512-12L est équipé de double indicateur analogique de classe 1,5 (courant et tension) qui fournissent un retour visuel clair, intuitif et en temps réel pendant le processus de décharge d'impulsion — un avantage critique que les affichages numériques ne peuvent égaler pour les événements de haute tension transitoires :

• Indicateur de courant : Indique le courant côté haute tension en temps réel pendant la décharge d'impulsion — le schéma de déviation de l'aiguille révèle si le défaut s'est complètement déchargé ou nécessite des cycles d'impulsion supplémentaires
• Indicateur de tension : Affiche la tension de charge du condensateur en temps réel — la chute de l'aiguille pendant l'impulsion confirme le transfert d'énergie vers le point de défaut avec une clarté visuelle intuitive
• Précision de classe 1,5 : Conforme aux normes de mesure industrielles — précision suffisante pour les travaux de localisation de défauts sur le terrain sans la fragilité et le coût de la métrologie numérique de qualité laboratoire
• Rétroaction de fin de décharge : Le retour de l'aiguille de l'indicateur à zéro fournit une confirmation immédiate et sans ambiguïté que l'énergie stockée a été entièrement délivrée — pas besoin d'interpréter des lectures numériques ou des indicateurs LED

Le XHHV512-12L intègre un circuit de charge et un circuit de décharge dans un seul châssis compact. Le circuit de charge échantillonne la tension du câble haute tension et l'envoie à un circuit de contrôle de régulation de tension — garantissant que le condensateur de stockage d'énergie se charge au niveau de tension précis sélectionné par l'opérateur. Le circuit de décharge, déclenché par le mécanisme d'impulsion, achemine l'énergie stockée du condensateur de 12 µF à travers la sphère de décharge haute tension vers la borne de sortie — délivrant une impulsion CC à montée rapide qui crée à la fois le claquement acoustique et le transitoire électromagnétique requis pour la pré-localisation et le pointage des défauts.

Cette architecture intégrée élimine les câbles d'interconnexion, les bancs de condensateurs séparés et les éclateurs externes requis par les configurations traditionnelles au niveau des composants — réduisant la complexité de l'installation, minimisant les points de connexion susceptibles de tomber en panne et permettant à un seul opérateur de déployer et d'utiliser le système complet.
