Le pointeur de défaut de câble XHDD503E utilise les principes de capture des vibrations et d'induction électromagnétique pour déterminer l'emplacement spécifique d'un point de défaut de câble.Le point de défaillance est flashover-déchargé à l'aide d'un générateur d'impulsions haute tensionLes ondes de vibration, les ondes sonores et les ondes électromagnétiques générées par la décharge flashover sont captées par la sonde spéciale de l'instrument de repérage et sont amplifiées, traitées,affichée et sortie par l'instrument. The tester then determines the precise location of the fault point by hearing and sight — completing the task of accurately pinpointing the cable fault point "directly above the cable and within the range of rough measurement".
Cet instrument de détection est adapté aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxials à haute fréquence,câbles d'éclairage de rue et câbles enfouis de matériaux divers, des sections et des supports, ainsi que des fuites de haute résistance et des défauts de flashover de haute résistance.
Principales caractéristiques| Nom de l'article | Spécification |
|---|---|
| Paramètres du filtre | Les fréquences de fréquence de la bande passante doivent être supérieures à celles de la bande passante. |
| Réglage du canal | 8 niveaux chacun pour le son, le magnétique et la tension |
| Gain de sortie | 16 niveaux (0-112 dB) |
| Impédance de sortie | 350 Ω |
| Précision du positionnement acoustique-magnétique | Moins de 0,1 m |
| Accuracy de positionnement de la tension d'étape | Moins de 0,5 m |
| Précision de l'identification du tracé | Moins de 0,5 m |
| Énergie électrique | 4 × 18650 batteries au lithium standard |
| Temps de veille | Plus de 8 heures |
| Température ambiante | -25 °C à 65 °C; humidité relative ≤ 90% |
Cette méthode, basée sur la méthode traditionnelle de repérage acoustique, ajoute la détection et l'application de signaux électromagnétiques.Lorsque le générateur haute tension effectue une décharge d'impact sur le câble défectueux, le son généré par la décharge au point de défaillance est transmis au sol et capté par une sonde très sensible; après amplification, un son "pop" est entendu à travers les écouteurs.La sonde intégrée reçoit le signal du champ magnétique en temps réel et, en utilisant le principe que le champ magnétique se propage beaucoup plus vite que le son,détermine la distance du point de défaillance en détectant la différence de temps entre le signal électromagnétique et le signal sonore. La position du capteur est déplacée pour trouver le point avec la plus petite différence de temps acoustique-magnétique, et l'emplacement exact de la défaillance est directement en dessous.
Méthode du son purLa méthode du son pur est principalement utilisée pour mesurer les défauts de haute résistance et de flashover.et le bruit généré lors de la décharge est utilisé pour localiser avec précision le défautLe capteur de vibration acoustique convertit le signal acoustique en signal électrique, qui est amplifié et filtré.et finalement restauré au son à travers les écouteurs ou affiché par intensité sonoreL'endroit où l'intensité sonore est la plus élevée est le point de faille.
Méthode purement magnétiqueLa méthode purement magnétique permet de déterminer la trajectoire du câble et l'emplacement précis du point de défaillance.une bobine d'induction capte le signal d'impulsionLorsque les caractéristiques des signaux d'impulsion captés dévient, le point est déterminé comme un point de défaut.
Méthode de tension (méthode du châssis A)Pour une défaillance de mise à la terre dans un câble enfoui, la méthode de différence de potentiel est utilisée pour trouver le point de défaillance.formant un champ électrique distribué concentrique avec le point d'entrée autour du point d'entrée du câbleIl n'y a pas de différence de potentiel entre des points du même rayon, mais il y a une différence de potentiel entre des points de rayons différents (points A et B).Les deux points sont progressivement rapprochés du point central; lorsque le point de défaillance est exactement entre les points A et B, la différence de potentiel devient nulle,et si les points dépassent le point de faille, la polarité s'inverse, donc le point de mise à la terre peut être déterminé avec précision en se déplaçant d'avant en arrière.
Interface et paramètres d'opérationL'instrument est actionné par écran tactile ou par le dispositif de réglage à un bouton.L'interface de fonctionnement comprend une zone d'affichage de la forme d'onde (forme d'onde du champ magnétique et forme d'onde audio) et une zone de réglage des paramètres.
Le filtre du canal sonore a une bande passante par défaut de 100 Hz ∼ 1600 Hz. Des paramètres de filtre appropriés peuvent être sélectionnés pour différents emplacements ∼ par exemple,sur le pavé dur près du point de faille, le filtre à passage élevé préserve le son de décharge d'impact à haute fréquence au mieux, tandis que plus loin ou sur le sol mou ou le sable, le filtre à faible passage est approprié.
Résumé de l'usage Travail avec le générateur d'impulsions haute tensionLe pointeur est utilisé avec un générateur de signal d'impulsion haute tension fonctionnant dans un état de décharge périodique.Les méthodes de câblage comprennent la méthode de phase à blindé (préférée lorsqu'il y a des dommages d'isolation de phase à sol), car l'atténuation sonore de la décharge est faible), la méthode phase à phase (pour une simple défaillance phase à phase sans mise à la terre combinée) et la méthode de câblage pour une simple défaillance de déconnexion.
Sélection de la zone de repérageAvant d'indiquer le chemin du câble, il convient d'abord de le dégager; si les dessins et les données sont incomplètes, il convient de détecter le chemin et de le marquer.Sur la base des résultats de la mesure de la distance et compte tenu de la marge de la plaque de tête de câble et du terrain, l'emplacement du point de défaillance est déterminé de manière approximative, généralement à l'intérieur de (valeur de mesure de la distance ± 50 m).
Identifier les étapesNom de l'organisme:la méthode A-frame ne peut être utilisée que lorsque le conducteur est raccordé à la terre (enfoncé à terre).
Le XHDD503E est uninstrument de repérage pour l'étape finale et exacte après qu'un défaut ait déjà été localisé approximativementIl est conçu pour les équipes qui le combinent avec un générateur d'impulsions haute tension et doivent placer le point de défaillance précisément sursites à surface dure et à bruit ambiant élevé- sous le béton et l'asphalte, le long des rues fréquentées et sur les failles à haute résistance ou sur les failles de flashover - où une simple méthode d'écoute acoustique se perd facilement dans le bruit.
Q1. Que fait le XHDD503E?
Il s'agit d'un pointeur de défaut de câble qui utilise la collecte des vibrations et l'induction électromagnétique pour déterminer l'emplacement spécifique d'un point de défaut de câble.Il capte les vibrations., les ondes sonores et électromagnétiques créées par la décharge flashover à la faille et permettent à l'opérateur de localiser le point avec précision par l'ouïe et la vue,directement au-dessus du câble et dans la plage de mesure approximative.
Q2. Pour quelles failles et câbles est-il adapté?
Il convient aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux à haute fréquence, des câbles d'éclairage de rue et des fils enfouis de divers matériaux,sections et supportsLa méthode A-frame (tension pas à pas) ne peut être utilisée que lorsque le conducteur est à terre morte.
Q3. Quelles méthodes de détection fournit-il?
Il fournit quatre: synchronisation acoustique-magnétique, acoustique pure, magnétique pure et la méthode de tension (A-frame / step voltage). Acoustic-magnetic synchronization adds electromagnetic-signal detection to the traditional acoustic method and determines the distance by the time difference between the electromagnetic and sound signals.
Q4. Quelle précision et quelles conditions de travail peuvent être attendues?
La précision du positionnement acoustique-magnétique est inférieure à 0,1 m, la précision du positionnement de la tension pas à pas inférieure à 0,5 m et la précision de l'identification du chemin inférieure à 0,5 m.Il fonctionne sur 4 × 18650 batteries au lithium avec plus de 8 heures de veille, à -25 °C à 65 °C et humidité relative ≤ 90%, et les capteurs sont imperméables à l'eau jusqu'à IP65.
Qu'est-ce qui doit être noté, et qu'est-ce qui est inclus?

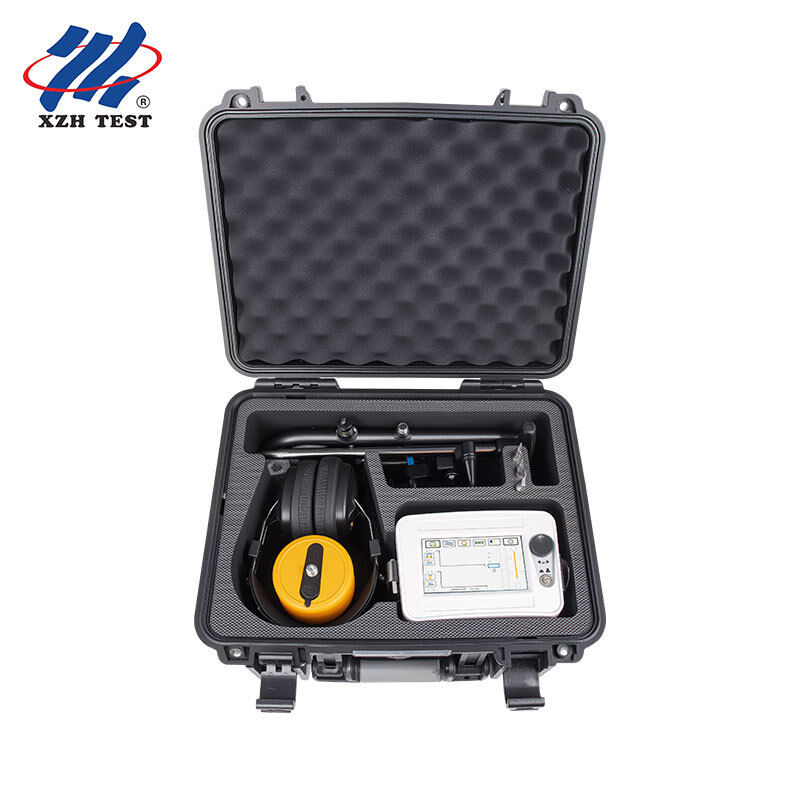

Chargez l'instrument lorsque la puissance de la batterie est inférieure à 20% (environ 4 heures pour une charge complète); ne démontez pas la sonde ou l'instrument; ne nettoyez l'écran LCD qu'avec un chiffon sans fibres semi-sec;et éviter de placer le capteur sur le corps du câble. Le paquet comprend le pointeur de défaut de câble, casque, sonde (avec une tige de connexion, tête de sonde et trois griffes), ligne de signal 7-core, chargeur, A-frame (avec câble A-frame),2 épingles de terre et une clé à fleurs multifonctionnelle, avec une garantie gratuite d'un an et une maintenance et un service technique à vie.
