Localisateur de défaut de câble
>

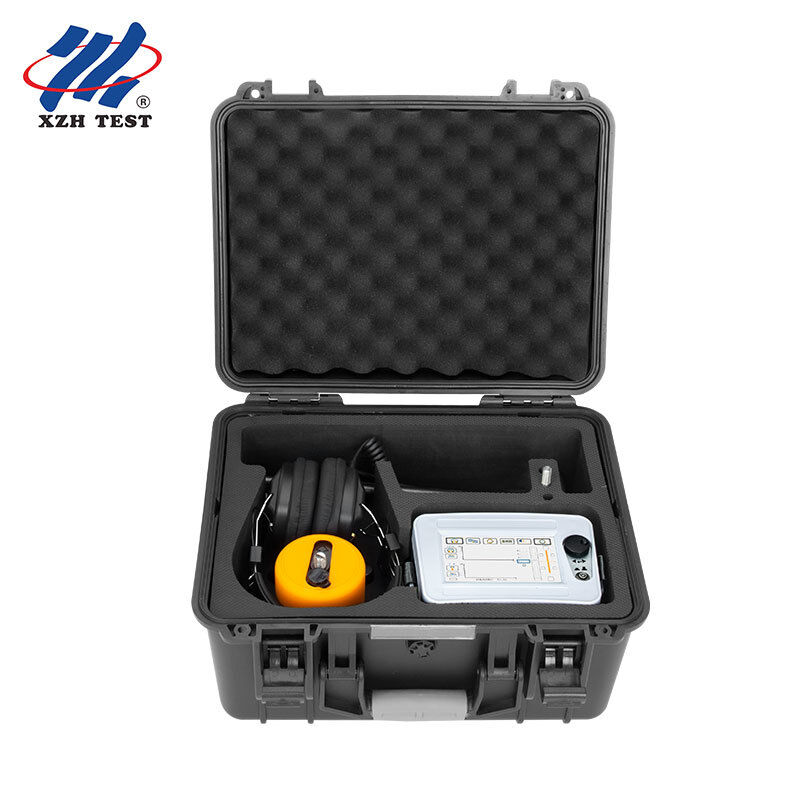

Indicateur de défaut de câble. Localisateur de synchronisation magnétique acoustique avec indication de chemin IP65. XHDD503C.

Indicateur de défaut de câble. Localisateur de synchronisation magnétique acoustique avec indication de chemin IP65. XHDD503C.

Détails de produit:
Lieu d'origine: Xi'an, Shaanxi, Chine
Nom de marque: XZH TEST
Certification: CE/ISO
Numéro de modèle: Le code de référence est le code de référence.
Les informations détaillées
Lieu d'origine:
Xi'an, Shaanxi, Chine
Nom de marque:
XZH TEST
Certification:
CE/ISO
Numéro de modèle:
Le code de référence est le code de référence.
Mettre en évidence:

High Light

Mettre en évidence:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
Quantité de commande min:
1 unité
Prix:
Négociable
Détails d'emballage:
Emballage en bois
Délai de livraison:
5-8 jours ouvrables
Conditions de paiement:
T/T
Capacité d'approvisionnement:
3000unité/an
Description de produit
Vue d'ensemble du produit

Le pointeur de défaillance de câble XHDD503C utilise la méthode de synchronisation acoustique et magnétique pour déterminer un point de défaillance du câble d'alimentation.capté et amplifié par la sonde correspondante, et l'emplacement exact du point de défaillance est déterminé par le jugement auditif et visuel.Il s'agit d'un dispositif qui complète le positionnement précis du point de défaillance du câble dans la plage de mesure approximative et recueille la différence de temps acoustique et magnétiqueIl intègre la technologie de positionnement, les tests assistés par chemin et d'autres technologies, fournissant plusieurs modes de test et un richedivers renseignements rapides pour compléter la localisation des défauts de câble efficacement et précisément.

Cet instrument de détection est adapté aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxials à haute fréquence,câbles d'éclairage de rue et câbles enfouis de matériaux divers, des sections et des supports, ainsi que des fuites de haute résistance et des défauts de flashover de haute résistance.

Principales caractéristiques
LCD tactile de 5 pouces, haute luminosité qui assure la visibilité sous la lumière du soleil
Technologie de positionnement synchrone acoustique et magnétique qui calcule automatiquement la différence de temps acoustique et magnétique
La valeur de gain et la valeur de déclenchement des signaux acoustiques et magnétiques peuvent être réglées manuellement pour s'adapter à divers environnements
Technologie de réduction du bruit de fond avec choix de méthodes de filtrage
Fonctions de réduction du bruit de fond et de réduction du bruit muet BNR
Équipé d'un indicateur de déviation de trajectoire
Capteurs de signaux à isolation physique multicouche, résistant à l'eau IP65
Batterie au lithium de grande capacité intégrée avec longue durée de veille et chargeur rapide
Petit et léger, facile à utiliser, avec une interface simple homme-machine
Paramètres techniques
Nom de l'article Spécification
Paramètres du filtre Les fréquences de fréquence de la bande passante doivent être supérieures à celles de la bande passante.
Gain de chaîne 8 niveaux réglables
Gain du canal magnétique 8 niveaux réglables
Gain de sortie 16 niveaux (0-112 dB)
Impédance de sortie 350 Ω
Précision du positionnement acoustique-magnétique Moins de 0,1 m
Précision de l'identification du tracé Moins de 0,5 m
Énergie électrique 4 × 18650 batteries au lithium standard
Temps de veille Plus de 8 heures
Température ambiante -25 °C à 65 °C; humidité relative ≤ 90%
Principe de fonctionnement

L'appareil utilise la méthode de synchronisation acoustique-magnétique pour déterminer avec précision l'emplacement de la défaillance.basé sur la méthode traditionnelle de repérage acoustique avec détection et application de signaux électromagnétiques.

Lorsque le générateur haute tension effectue une décharge d'impact sur le câble défectueux, le son généré par la décharge au point de défaillance est transmis au sol.Le signal sonore est capté par une sonde très sensibleAprès amplification, un son "pop" est entendu à travers les écouteurs.en utilisant le principe que le champ magnétique se propage beaucoup plus vite que le son, détermine la distance du point de défaillance en détectant la différence de temps entre le signal électromagnétique et le signal sonore.La position du capteur est déplacé pour trouver le point avec la plus petite différence de temps acoustique-magnétique, et l'emplacement exact de la faille est directement en dessous.

Les instruments de repérage acoustique traditionnels surveillent généralement uniquement avec des écouteurs, ou s'appuient sur le balancement du pointeur du compteur pour identifier le son de décharge au point de défaillance.Puisque le bruit de décharge disparaît en un instant et ne diffère pas beaucoup du bruit ambiantLa méthode de synchronisation acoustique-magnétique évite efficacement ces problèmes de la méthode acoustique traditionnelle.

Interface et réglages

L'instrument est actionné par écran tactile ou par le dispositif de réglage à un bouton.

Réglage du gain de champ magnétique (1°8 niveaux) et réglage du déclencheur du champ magnétique (0°99 niveaux)
Réglage du gain sonore (1°8 niveaux) et réglage du déclencheur sonore (0°99 niveaux)
Indication de la sonde; réglage du mode de filtre (filtrage à passage complet, à passage élevé, à passage bas et à bande passante)
Réglage du son muet; réglage du bruit numérique de fond (BNR)
Réglage du volume (0 à 16 niveaux; 8 niveaux recommandés)
Affichage de la puissance de la batterie, indication du chemin, intensité du son, signal électromagnétique, intensité du champ magnétique, quatre ensembles de données acoustiques-magnétiques de différence de temps (ms) et affichage de la sonde

Le filtre du canal sonore a une bande passante par défaut de 100 Hz ∼ 1600 Hz. Des paramètres de filtre appropriés peuvent être sélectionnés pour différents emplacements ∼ par exemple,sur le pavé dur près du point de faille, le filtre à passage élevé préserve le son de décharge d'impact à haute fréquence au mieux, tandis que plus loin ou sur le sol mou ou le sable, le filtre à faible passage est approprié.

Nom de l'organisme:lorsque les quatre ensembles de données collectées sont inférieurs à 30 ms trois fois de suite, l'icône apparaît à côté du signal électromagnétique, indiquant que le point de défaillance a été approché.

Résumé de l'usage câblage avec le générateur haute tension

L'identification de la synchronisation acoustique et magnétique nécessite un générateur de signal d'impact haute tension fonctionnant dans un état de décharge périodique.Les méthodes de câblage comprennent la méthode de phase à blindé (préférée lorsqu'il y a des dommages d'isolation de phase à sol), car l'atténuation sonore de la décharge est faible), la méthode phase à phase (pour une simple défaillance phase à phase sans mise à la terre combinée) et la méthode de câblage pour une simple défaillance de déconnexion.

Sélection de la zone de repérage

Avant d'indiquer le chemin du câble, il convient d'abord de le dégager; si les dessins et les données sont incomplètes, il convient de détecter le chemin et de le marquer.Sur la base des résultats de la mesure de la distance et compte tenu de la marge de la plaque de tête de câble et du terrain, l'emplacement du point de défaillance est déterminé de manière approximative, généralement à l'intérieur de (valeur de mesure de la distance ± 50 m).Après avoir vérifié que le point de défaillance est pénétré et que le cycle de décharge du générateur d'impulsions haute tension est de 3 à 5 secondes, commencez à pointer directement au-dessus du câble dans la zone sélectionnée.

Identifier les étapes

Connectez le capteur de sonde à la prise de capteur et l'écouteur à la prise de casque.pointant dans le sens de la pose du câble, et sélectionnez le mode de synchronisation acoustique et magnétique. Observez la forme d'onde et écoutez avec les écouteurs pour commencer à pointer.un gain important et un volume élevé. Après avoir entendu le son et vu à la fois la forme d'onde sonore et la forme d'onde du champ magnétique, déplacer la sonde de détection environ tous les 1 à 2 m et surveiller plus de 2 cycles de décharge à chaque point.Continuez à avancer jusqu'à ce que le son ou la forme d'onde ne peut plus être entendu ou vu et la valeur de différence de temps des changements de grande à petite puis à grandeLorsque vous pointez à nouveau, augmentez le seuil, réduisez le gain et abaissez le volume,Trouvez le point où le son et la forme d'onde sont les plus grands et le point où la différence de temps est la plus petite la coïncidence des deux points est le point de défaut.

Précautions et défauts courants
Lorsque la puissance de la batterie est inférieure à 20%, l'interface affiche un symbole de foudre et l'instrument doit être chargé; une batterie complètement déchargée prend environ 4 heures pour être complètement chargée.La lumière rouge du chargeur signifie que la charge est terminée et la lumière verte signifie que la charge est terminée.
La sonde est un composant sensible et ne doit pas être démontée.
Si l'instrument tombe en panne, envoyez- le à l'usine d'origine pour réparation; ne le démontez pas à volonté.
N'utilisez pas de solvants corrosifs (tels que des solvants chimiques ou de l'alcool) pour essuyer l'écran LCD; utilisez un chiffon semi-sec, sans fibres, trempé dans de l'eau tiède, puis un chiffon sec en microfibre.
Essayez de ne pas placer le capteur sur le corps du câble pour l'indication, car un faible bruit d'éclatement entendu à n'importe quelle position du câble est une vibration de contrainte électrique et ne peut pas être utilisé pour l'indication.
Si aucun signal de champ magnétique ne peut être testé, vérifiez la puissance de la batterie, le réglage du canal de gain de champ magnétique, le câble entre l'hôte et la sonde et allumez l'affichage de la forme d'onde.
Si les écouteurs ne produisent pas de bruit lorsque la sonde est fixée ou branchée, vérifiez la puissance de la batterie, le réglage du gain de canal sonore et le câble entre l'hôte et la sonde.
À qui s'adresse- t- il?

Le XHDD503C est uninstrument d'indication acoustique-magnétique assisté par chemin pour les réseaux dont l'itinéraire du câble est incertain ou non documentéElle est conçue pour les équipages qui doivent confirmer le tracé du câble et ensuite identifier la faute dans le même travail: réseaux anciens ou mal enregistrés, lignes intermédiaires,et les sites où les dessins et les données sur les itinéraires sont incomplètes, l'opérateur a donc besoin de l'indication de l'écart de trajectoire ainsi que de la différence de temps acoustique-magnétique pour se rapprocher du point.

Équipes de détection de défauts travaillant sur des réseaux de câbles anciens ou mal documentés où le tracé lui-même doit être confirmé sur place.
Des équipes combinant la détection assistée par voie avec le repérage acoustique-magnétique en un seul passage sur le câble.
Cable coaxial à haute fréquence, câble d'éclairage de rue et spécialistes du fil enterré travaillant avec divers matériaux, sections transversales et supports.
Les opérateurs qui souhaitent que l'instrument calcule automatiquement la différence de temps acoustique-magnétique afin que le point puisse être jugé à plusieurs reprises.
Les équipes de terrain qui doivent trouver le point sonore et la forme d'onde le plus fort ainsi que le point de différence de temps le plus petit pour confirmer l'emplacement de la défaillance.
Questions fréquentes

Q1. Que fait le XHDD503C?
Il s'agit d'un pointeur de défaut de câble qui utilise la méthode de synchronisation acoustique et magnétique pour déterminer le point de défaut du câble d'alimentation.Le flashover électronique est généré par un générateur de décharge d'impact et capté et amplifié par la sonde, et le point est localisé avec précision par jugement auditif et visuel dans la plage de mesure approximative, tout en recueillant la différence de temps acoustique et magnétique.

Q2. Pour quelles failles et câbles est-il adapté?
Il convient aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux à haute fréquence, des câbles d'éclairage de rue et des fils enfouis de divers matériaux,sections et supports, ainsi que les fuites de haute résistance et les défauts de flashover de haute résistance.

Q3. Comment fonctionne la méthode de synchronisation acoustique-magnétique?
Il est basé sur la méthode acoustique traditionnelle avec détection de signal électromagnétique.tandis que la sonde intégrée reçoit le signal du champ magnétique en temps réelLe champ magnétique se propage beaucoup plus vite que le son, la distance du point de défaillance est déterminée par la différence de temps entre les deux signaux.le point avec la plus petite différence de temps est directement au-dessus de la faille.

Q4. Quelle précision et quelles conditions de travail peuvent être attendues?
La précision du positionnement acoustique-magnétique est inférieure à 0,1 m et la précision de l'identification de la trajectoire est inférieure à 0,5 m. Il fonctionne sur des batteries au lithium standard de 4 × 18650 avec plus de 8 heures de veille,à -25 °C à 65 °C et humidité relative ≤ 90%, et les capteurs sont imperméables à l'eau à IP65.

Qu'est-ce qui doit être noté, et qu'est-ce qui est inclus?
Chargez l'instrument lorsque la puissance de la batterie est inférieure à 20% (environ 4 heures pour une charge complète); ne démontez pas la sonde ou l'instrument; ne nettoyez l'écran LCD qu'avec un chiffon sans fibres semi-sec;et éviter de placer le capteur sur le corps du câble. Le paquet comprend le localisateur de défaut de câble, casque, sonde (avec une tige de connexion, tête de sonde et trois griffes), ligne de signal à 7 cœurs, chargeur et clé à fleurs multifonctionnelle,avec une garantie gratuite d'un an et une maintenance et un service technique à vie
