Le pointeur de défaillance de câble XHDD503C+ utilise le principe de synchronisation acoustique-magnétique de la capture des vibrations et de l'induction électromagnétique pour déterminer l'emplacement spécifique des défaillances de câble.Un générateur d'impulsions haute tension induit une décharge flashover au point de défaillanceLes ondes de vibration, les ondes sonores et les ondes électromagnétiques qui en résultent sont collectées par la sonde dédiée de l'instrument, et traitées intelligemment par l'unité principale.et la forme d'onde de défaut et le son sont sortis et affichésEnfin, le testeur utilise l'ouïe et la vue pour déterminer l'emplacement exact de la défaillance, terminant ainsi la tâche de localiser avec précision le point de défaillance du câble "directement au-dessus du câble,dans une plage approximativement mesurée".
Ce localisateur est adapté pour détecter les défauts de faible résistance, de court-circuit, de circuit ouvert et de circuit brisé dans divers câbles d'alimentation, câbles coaxials et câbles basse tension de différents niveaux de tension,les sections transversales et les supports, ainsi que les fuites et les défauts de flashover à haute résistance.
Principales caractéristiques| Nom de l'article | Spécification |
|---|---|
| Paramètres de filtrage | Le passage complet est de 100 Hz à 1600 Hz; le passage de bande est de 200 Hz à 600 Hz; le passage bas est de 100 Hz à 300 Hz; le passage haut est de 160 Hz à 1600 Hz. |
| Réglage du canal | 8 niveaux de signaux sonores et magnétiques réglables; seuil de déclenchement du signal réglable de 0 à 99 niveaux |
| Sortie sonore | Gain: 16 niveaux (0 ‰ 112 dB); impédance: 350 Ω |
| Portée de détection | 00,00 ¢ 99,99 ms |
| Méthode de filtrage | Filtre de superposition de cinquième ordre |
| Précision de détection | Positionnement ≤ 0,1 m; trajectoire ≤ 0,5 m |
| Énergie de fonctionnement | 3.7 Piles de batterie V ¥3200 AH ¥18650 × 4 |
| Temps de veille | Plus de 8 heures |
| Température ambiante | -25 °C à 65 °C; humidité relative ≤ 90% |
Le dispositif utilise la méthode de synchronisation acoustique-magnétique pour une localisation précise des défauts,basée sur la méthode traditionnelle de localisation acoustique avec détection et application de signaux électromagnétiques.
Lorsque le générateur haute tension se décharge à travers le câble défectueux, le son généré par la décharge au point de défaillance est transmis au sol.Le signal sonore est capté par une sonde très sensibleLa sonde possède une bobine d'induction de champ magnétique intégrée qui reçoit des signaux de champ magnétique en temps réel.En utilisant le principe que la vitesse de propagation du champ magnétique est beaucoup plus élevée que la vitesse du son, il détermine la distance jusqu'au point de défaillance en détectant la différence de temps entre les signaux électromagnétiques et sonores.le point avec la plus petite différence de temps acoustique magnétique est trouvé; l'emplacement exact de la faille est situé en dessous de ce point.
Les instruments acoustiques traditionnels de localisation de défauts reposent généralement uniquement sur des écouteurs ou le mouvement d'un pointeur de compteur pour distinguer le son de décharge au point de défaut.Parce que le bruit de décharge est éphémère et indistinguible du bruit ambiantLa méthode de synchronisation acoustique-magnétique permet d'éviter efficacement ces problèmes.
Interface et paramètres d'opérationL'instrument offre deux modes de fonctionnement: fonctionnement à écran tactile et fonctionnement à un bouton.L'interface utilisateur comprend une zone d'affichage de la forme d'onde (forme d'onde sonore et forme d'onde du champ magnétique) et une zone de réglage des paramètres.
Le filtre du canal sonore a une bande passante par défaut de 100 Hz ̇ 1600 Hz. Des paramètres de filtre appropriés peuvent être sélectionnés pour différents emplacements ̇ par exemple,sur les surfaces dures proches du point de défaillance, le filtre à passage élevé préserve le son de décharge d'impact à haute fréquence au mieuxLe filtre à bande passante est un compromis entre les deux.
Nom de l'organisme:lorsque les quatre ensembles de données collectées sont inférieurs à 30 ms trois fois consécutives, l'icône s'affiche à côté du signal électromagnétique, indiquant que le point de défaillance s'approche.
Le repérage nécessite un générateur de signal d'impulsion haute tension fonctionnant dans un état de décharge périodique.Les méthodes de câblage comprennent la méthode de câblage de phase à blindé (préférée lorsqu'il y a des dommages à l'isolation principale de phase à sol), car l'atténuation du son de décharge est plus faible), la méthode phase à phase (pour une simple panne de phase à phase sans mise à la terre) et la méthode de câblage pour une simple panne en circuit ouvert.
Sélection de la zone de repérageAvant d'établir le tracé exact, il faut d'abord définir clairement le tracé du câble; si les dessins sont incomplètes, il convient d'explorer le tracé et de le marquer.Sur la base des résultats de la mesure de la distance et en tenant compte de la marge et du terrain de la bobine de la tête du câble, l'emplacement de la faille est déterminé de manière approximative, généralement à ± 50 m de la valeur approximative de mesure de la distance.Après s'être assuré que le point de défaillance est percé et que le cycle de décharge du générateur d'impulsions haute tension est inférieur à 3 ̇ 5 secondes, le pointement commence directement au-dessus du câble dans la zone sélectionnée.
Identifier les étapesDans la zone sélectionnée, placez le capteur à plat sur le sol directement au-dessus du câble.pointant dans le sens de la pose du câbleUn réglage de départ recommandé est un seuil bas, un gain élevé et un volume élevé.Lorsque le son et les ondes sonores / magnétiques sont entendus et vus, déplacer la sonde de détection tous les 1 ̊2 m et écouter à chaque point pendant au moins deux cycles de décharge.Continuez jusqu'à ce qu'aucun son ne soit entendu et qu'aucune forme d'onde ne soit vue à nouveau et que la différence de temps change de grande à petite et de retour à grandeLorsque vous déménagez, utilisez un seuil plus élevé, un gain plus faible et un volume plus faible.et trouver le point où le son et la forme d'onde sont à leur maximum avec le point où la différence de temps est à son minimum la coïncidence des deux est le point de défaut.
Précautions et défauts courantsLe XHDD503C+ est uninstrument de repérage numérique auto-adaptable pour les travaux d'entretien de câbles de routine où la facilité d'utilisation et la répétabilité sont importantesAvec réglage automatique du gain sonore / déclencheur et une indication claire du point de défaut,Il est conçu pour des équipes de formation mixte qui souhaitent que l'instrument s'adapte à l'emplacement par lui-même pour qu'un opérateur moins expérimenté puisse toujours faire un appel en toute confiance., et un opérateur expérimenté peut travailler plus rapidement sur des travaux quotidiens à haute fréquence.
Q1. Que fait le XHDD503C+?
Il s'agit d'un pointeur de défaut de câble qui utilise le principe de synchronisation acoustique-magnétique de la capture des vibrations et de l'induction électromagnétique pour déterminer l'emplacement spécifique des défauts de câble.La sonde recueille les vibrations, des ondes sonores et électromagnétiques créées par la décharge flashover à la faille, et l'unité principale traite et affiche intelligemment la forme d'onde et le son de la faille,Ainsi, le testeur peut identifier la faute par l'ouïe et la vue..
Q2. Pour quelles failles et câbles est-il adapté?
Il est adapté pour détecter les défauts de faible résistance, de court-circuit, de circuit ouvert et de coupure de circuit dans les câbles d'alimentation, les câbles coaxials et les câbles basse tension de différents niveaux de tension,sections et supports, ainsi que les fuites et les défauts de flashover à haute résistance.
Q3. Qu'est-ce qui le distingue de l'utilisation quotidienne?
Il calcule automatiquement la différence de temps acoustique-magnétique, offre un réglage automatique et manuel du gain sonore / déclencheur,et fournit une indication de déviation de trajectoire plus une alerte de point de défaut approchant, permettant aux opérateurs de confirmer rapidement le point même lorsque le site est bruyant.
Q4. Quelle précision et quelles conditions de travail peuvent être attendues?
La précision de détection est ≤ 0,1 m pour le positionnement et ≤ 0,5 m pour la trajectoire, avec une plage de détection de 0,00·99,99 ms. Il fonctionne sur des piles de batterie 4 × 3,7 V·3200 AH·18650 avec plus de 8 heures de veille,à -25 °C à 65 °C et humidité relative ≤ 90%, et les capteurs sont imperméables à l'eau à IP65.
Qu'est-ce qui doit être noté, et qu'est-ce qui est inclus?

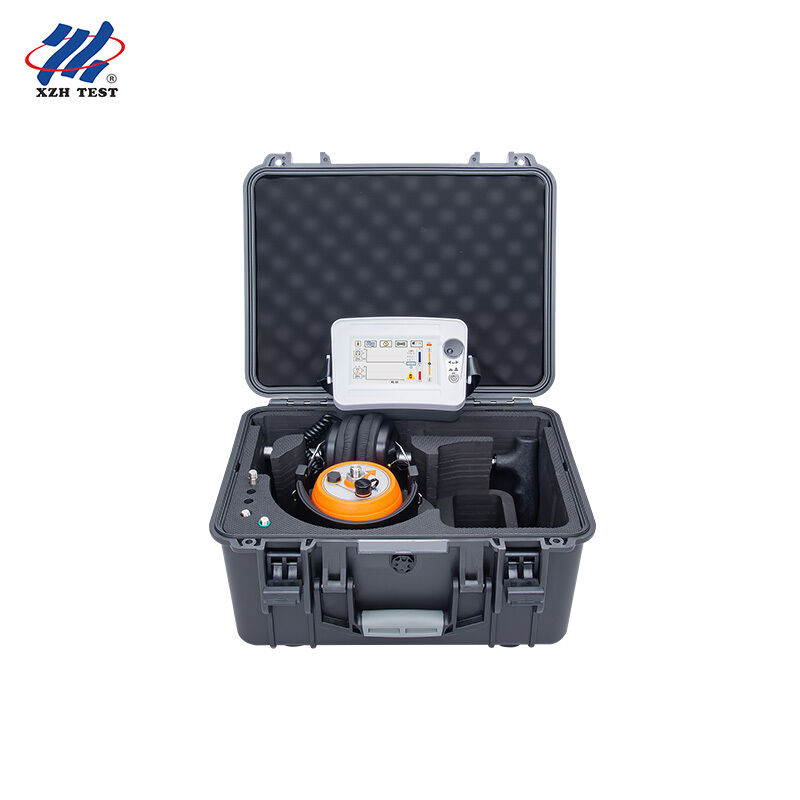

Charger l'instrument lorsque le niveau de la batterie est inférieur à 20% (environ 4 heures pour une charge complète); ne pas démonter la sonde ou l'instrument; ne nettoyer l'écran LCD qu'avec un chiffon sans poils semi-sec;et ne placez pas le capteur directement sur le corps du câbleL'emballage comprend le localisateur de défaut de câble, casque, sonde (avec tige de connexion, base, épingle de mise à la terre, connecteur de sonde et connecteur de disque), câble de signal blindé à 7 cœurs,chargeur et clé multifonctionnelle, avec une garantie d'un an et des services d'entretien et techniques à vie
