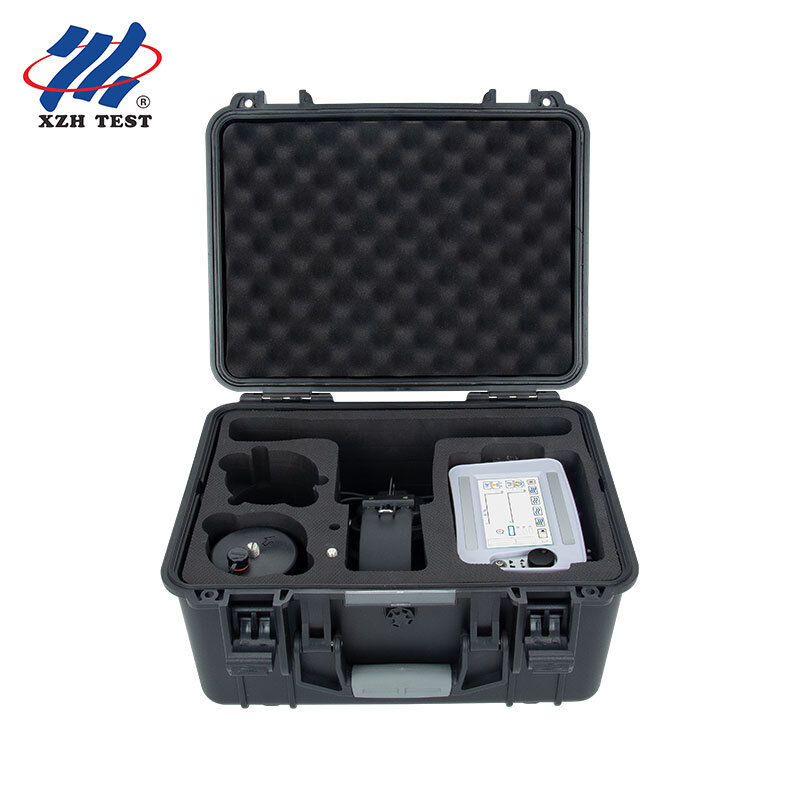

Le localisateur de défaut de câble XHDD503B utilise la méthode de synchronisation acoustique et magnétique pour déterminer le point de défaut d'un câble d'alimentation. Un amorçage électronique est généré par le générateur de décharge d'impact, capté et amplifié par la sonde correspondante, et la localisation précise du point de défaut est déterminée par jugement auditif et visuel. Il permet le positionnement précis du point de défaut du câble dans la plage de mesure grossière et collecte la différence de temps acoustique et magnétique, intégrant la technologie de positionnement et le test assisté par chemin pour fournir plusieurs modes de test et des informations d'invite riches et diverses pour une localisation efficace et précise des défauts de câble.

Cet instrument de localisation est adapté aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés de divers matériaux, sections et milieux, ainsi qu'aux défauts de fuite à haute résistance et d'amorçage à haute résistance.

L'appareil utilise la méthode de synchronisation acoustique et magnétique pour déterminer avec précision la localisation du défaut, basée sur la méthode de localisation acoustique traditionnelle avec la détection et l'application de signaux électromagnétiques.

Lorsque le générateur haute tension effectue une décharge d'impact sur le câble défectueux, le son généré par la décharge au point de défaut se propage dans le sol. Le signal sonore est capté par une sonde très sensible ; après amplification, un son "pop" est entendu dans les écouteurs. La sonde intégrée reçoit le signal du champ magnétique en temps réel et, en utilisant le principe selon lequel le champ magnétique se propage beaucoup plus rapidement que le son, détermine la distance du point de défaut en détectant la différence de temps entre le signal électromagnétique et le signal sonore. La position du capteur est déplacée pour trouver le point avec la plus petite différence de temps acoustique-magnétique, et la localisation exacte du défaut se trouve en dessous.

Les instruments de localisation acoustique traditionnels surveillent généralement uniquement avec des écouteurs, ou s'appuient sur le balayage d'un indicateur pour identifier le son de décharge au point de défaut. Comme le son de décharge disparaît instantanément et n'est pas très différent du bruit ambiant, il pose souvent de grandes difficultés aux opérateurs moins expérimentés. La méthode de synchronisation acoustique et magnétique évite efficacement ces problèmes.

Le mode de localisation de l'instrument est le mode acoustique et magnétique : il affiche automatiquement les formes d'onde des signaux sonores et du champ magnétique et calcule automatiquement la différence de temps des signaux acoustiques et magnétiques. Il est commandé par écran tactile ou par le contrôle de réglage à un bouton. L'interface d'exploitation comprend une zone d'affichage des formes d'onde et une zone de réglage des paramètres.

Le filtre du canal sonore a une bande passante par défaut d'usine de 100 Hz–1600 Hz. Des paramètres de filtre appropriés peuvent être sélectionnés pour différents sites — par exemple, sur des revêtements de sol durs (comme sous le ciment et les dalles de pierre), les composantes haute fréquence dominent, tandis que sur des revêtements de plage ou de terre, les composantes basse fréquence dominent.

La localisation par synchronisation acoustique et magnétique nécessite un générateur de signal d'impact haute tension fonctionnant en état de décharge périodique. Les méthodes de câblage comprennent la méthode phase-à-armature (préférée en cas de dommage à l'isolation phase-terre, car l'atténuation du son de décharge est faible), la méthode phase-à-phase (pour un défaut simple phase-à-phase sans mise à la terre combinée) et la méthode de câblage pour un défaut de déconnexion simple.

Avant la localisation, le chemin du câble doit d'abord être clairement défini ; si les données du dessin sont incomplètes, le chemin doit être détecté et marqué. Selon les résultats de mesure de distance et en tenant compte de la marge du touret de câble et du terrain, la localisation du point de défaut est déterminée grossièrement, généralement dans (valeur de mesure grossière de distance ± 50 m). Après avoir assuré que le point de défaut est pénétré et que le cycle de décharge du générateur d'impulsions haute tension est de 3 à 5 secondes, commencez la localisation directement au-dessus du câble dans la zone sélectionnée.

Connectez la sonde de localisation à la prise du capteur et les écouteurs à la prise des écouteurs. Dans la zone sélectionnée, placez le capteur à plat sur le sol directement au-dessus du câble, orienté dans la direction de pose du câble, sélectionnez le mode de synchronisation acoustique et magnétique, et observez la forme d'onde tout en écoutant avec les écouteurs. Un principe de départ recommandé est un seuil bas, un gain élevé et un volume élevé. Lorsque le son et les formes d'onde sonores / magnétiques sont entendus et vus, déplacez la sonde du capteur tous les 1 à 2 m et surveillez plus de 2 cycles de décharge à chaque point. Continuez à avancer jusqu'à ce que le son et la forme d'onde ne puissent plus être entendus ou vus et que la différence de temps passe de grande à petite puis de nouveau à grande ; revenez ensuite pour repositionner. Lors du repositionnement, augmentez le seuil, réduisez le gain et baissez le volume, et trouvez le point où le son et la forme d'onde sont les plus importants ainsi que le point où la différence de temps est la plus petite — le chevauchement des deux est le point de défaut.
