Le localisateur de défaut de câble analogique XHDD503 utilise les principes de détection de vibrations et d'induction électromagnétique pour déterminer l'emplacement précis d'un point de défaut de câble. À l'aide d'un générateur d'impulsions haute tension, une décharge par claquage est effectuée au point de défaut. Les ondes vibratoires, les ondes sonores et les ondes électromagnétiques générées par la décharge par claquage sont captées par la sonde dédiée de l'instrument de localisation, amplifiées et traitées par l'instrument, affichées et sorties, et enfin, l'emplacement précis du point de défaut est jugé par l'ouïe et la vue du testeur — accomplissant ainsi la tâche de localiser avec précision le point de défaut de câble « juste au-dessus du câble, dans la plage de mesure grossière ».
Cet instrument de localisation convient aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion, ainsi qu'aux défauts de fuite de haute résistance et de claquage de haute résistance, des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés de divers matériaux, sections et milieux.
Caractéristiques principales| Article | Spécification |
|---|---|
| Grossissement | 500 000 fois |
| Précision de localisation | Moins de 0,1 m |
| Impédance de sortie | 350 Ω |
| Alimentation de travail | 4 × 3,7 V 3200 mAh batteries standard |
| Courant statique | < 10 mA |
| Temps de veille | Plus de 20 heures |
| Température ambiante | −25 °C à 65 °C ; humidité relative ≤ 90% |
La méthode synchrone de localisation acoustique et magnétique des défauts est une méthode de localisation de défaut très précise et unique. Son principe est basé sur la méthode de localisation acoustique traditionnelle, avec l'ajout de la détection et de l'application de signaux électromagnétiques.
Sous l'action d'impulsions haute tension, une décharge par claquage se produit au point de défaut du câble. Lorsque le point de défaut se décharge, des phénomènes physiques tels que l'écho, les ondes vibratoires, les ondes sonores, les ondes électromagnétiques, les ondes infrarouges et le court-circuit instantané sont produits. Le testeur de défaut de câble détecte la décharge par claquage au point de défaut : l'écho et le phénomène de court-circuit instantané peuvent être utilisés pour effectuer la mesure grossière du point de défaut, tandis que l'instrument de localisation utilise les ondes vibratoires, sonores et électromagnétiques générées par la décharge par claquage pour effectuer le positionnement précis du point de défaut.
L'instrument utilise une conception indépendante des canaux acoustiques et magnétiques avec une alimentation séparée, ce qui améliore considérablement la capacité anti-interférence et le rend adapté à divers sites de défaut. En raison du grand grossissement et de la haute sensibilité, il est particulièrement adapté à la localisation des points de défaut plus profonds ; son compromis est que le bruit de fond est relativement important.
Résumé d'utilisation Câblage avec le générateur haute tensionLa localisation par synchronisation acoustique et magnétique nécessite un générateur de signal d'impact haute tension fonctionnant dans un état de décharge périodique. Les méthodes de câblage comprennent la méthode phase-armature (préférée en cas de dommage à l'isolation phase-terre, car l'atténuation du son de décharge est faible), la méthode phase-phase (pour un défaut simple phase-phase sans mise à la terre combinée) et la méthode de câblage pour un défaut de déconnexion simple.
Sélection de la zone de localisationAvant la localisation, le chemin du câble doit d'abord être dégagé ; si les schémas et les données sont incomplets, une détection du chemin doit être effectuée et des marques doivent être faites. Sur la base des résultats de mesure de distance et en tenant compte de la marge de la plaque de tête de câble et du terrain, l'emplacement du point de défaut est déterminé grossièrement, généralement dans la plage (valeur de mesure de distance ± 50 m). Après avoir assuré que le point de défaut est pénétré et que le cycle de décharge du générateur d'impulsions haute tension est de 3 à 5 secondes, commencez la localisation directement au-dessus du câble dans la zone sélectionnée.
Étapes de localisationPendant tout le processus, maintenir la sonde directement au-dessus du câble et dans la plage de mesure grossière. Avec le réglage du volume et le réglage du niveau inchangés, lorsque la force du signal du point A1 au point A2 diminue progressivement, le point B où le son de l'écouteur est le plus fort et l'aiguille de l'indicateur oscille le plus fortement et est synchronisé avec le son est le point de défaut.
Précautions et défauts courantsRemarque : si un signal radio FM est occasionnellement entendu lors de la localisation, cela indique que l'instrument fonctionne normalement et n'affecte pas le travail ; cela peut être amélioré en ajustant le bouton « réglage de fréquence ».
Q1. Que fait le XHDD503 ?
Il s'agit d'un localisateur de défaut de câble à indicateur analogique qui utilise la détection de vibrations et l'induction électromagnétique pour déterminer l'emplacement précis d'un point de défaut de câble. Avec un générateur d'impulsions haute tension, il induit une décharge par claquage au défaut, et les ondes vibratoires, sonores et électromagnétiques sont captées par la sonde et traitées par l'instrument, de sorte que le testeur peut juger le point précis par l'ouïe et la vue, juste au-dessus du câble dans la plage de mesure grossière.
Q2. Pour quels défauts et quels câbles convient-il ?
Il convient aux défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion, ainsi qu'aux défauts de fuite de haute résistance et de claquage de haute résistance, des câbles d'alimentation, des câbles coaxiaux haute fréquence, des câbles d'éclairage public et des fils enterrés de divers matériaux, sections et milieux.
Q3. Qu'est-ce qui rend son anti-interférence forte ?
Les canaux sonores et magnétiques sont conçus séparément et alimentés séparément, et le niveau zéro peut être ajusté arbitrairement. En raison du grand grossissement et de la haute sensibilité, il est particulièrement adapté à la localisation des points de défaut plus profonds, bien que son bruit de fond soit relativement important.
Q4. Quelle précision et quelles conditions de travail peut-on attendre ?
La précision de localisation est inférieure à 0,1 m, avec un grossissement de 500 000 fois et une impédance de sortie de 350 Ω. Il fonctionne avec 4 × 3,7 V 3200 mAh batteries standard avec un courant statique inférieur à 10 mA et plus de 20 heures d'autonomie en veille, à des températures de −25 °C à 65 °C et une humidité relative ≤ 90%, et le capteur est étanche jusqu'à IP65.
Q5. Que faut-il noter et qu'est-ce qui est inclus ?

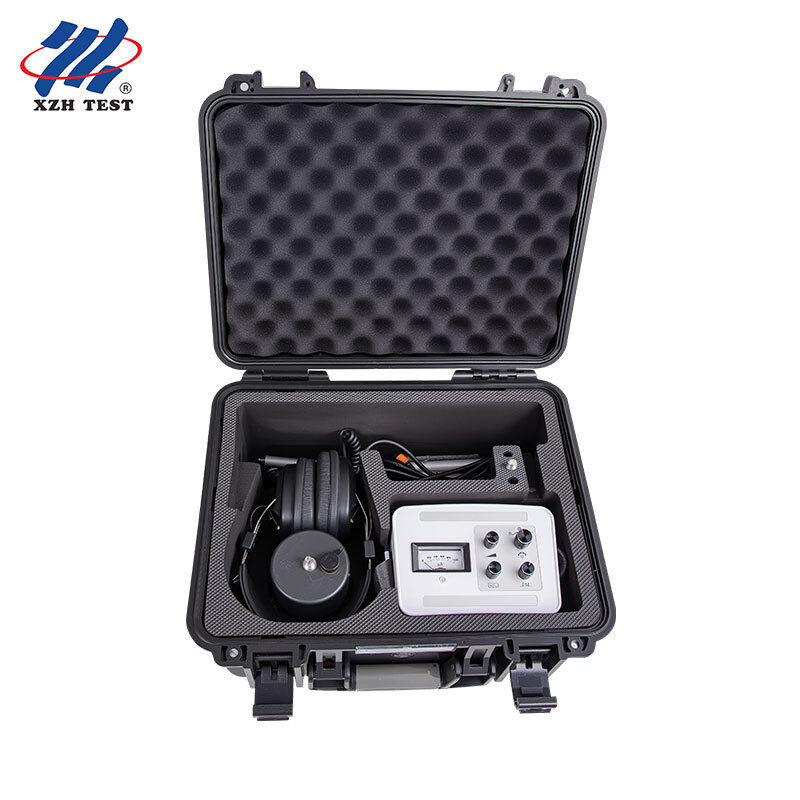

Tourner le bouton du mode de fonctionnement sur « O » une fois terminé ; charger la batterie lorsque la tension est insuffisante (la charger en dehors de l'instrument avec le chargeur dédié ; environ 4 heures pour une charge complète) ; ne pas démonter la sonde ou l'instrument ; et ne pas placer le capteur sur le corps du câble. Le paquet comprend le localisateur de défaut de câble, les écouteurs, la sonde, le câble audio et le chargeur, avec une garantie gratuite d'un an et une maintenance et un service technique à vie.
