Système de localisation des défauts des câbles portables de décharge d'énergie 32 kV 1024J

Name: Système de localisation des défauts des câbles portables de décharge d'énergie 32 kV 1024J
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	XZH TEST
Certification:	CE ISO
Numéro de modèle:	XHHV535-2TSB+XHDD503E

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

XZH TEST

Certification:

CE ISO

Numéro de modèle:

XHHV535-2TSB+XHDD503E

Mettre en évidence:

High Light

Mettre en évidence:

Localisateur de défaut de câble portable de 32 kV

1024J Détecteur de défaut d'énergie de décharge

système de localisation de défaut de câble portable avec garantie

Trading Information

Quantité de commande min:

1 Ensemble

Détails d'emballage:

Emballages en bois

Délai de livraison:

5-8 jours ouvrables

Conditions de paiement:

T/T

Description de produit

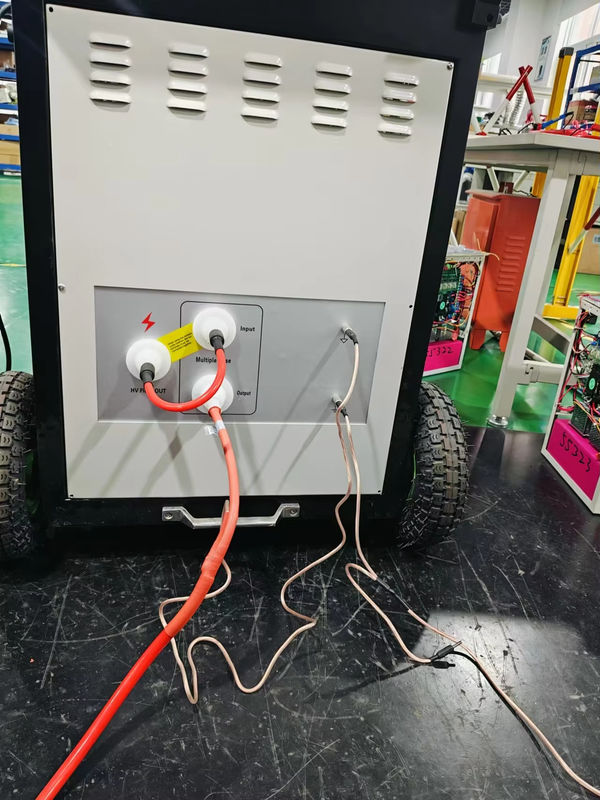

Système de localisation de défauts de câbles ARC 1024J, 32kV et moins

Le XHHV535-2TSB système de localisation de défauts de câbles détecte les défauts d'isolation principaux dans les câbles d'alimentation de 35 kV et moins tout en mesurant avec précision la longueur du câble. Ce système complet combine un testeur de défauts de câbles avec un générateur d'impulsions haute tension pour une détection fiable des défauts.

Aperçu du système

Le testeur de défauts de câbles est doté d'une interface logicielle intuitive avec fonctionnement tactile, contrôlée par un micro-ordinateur à puce unique. Sa batterie lithium-ion haute capacité intégrée assure un fonctionnement stable et fiable avec un système d'alimentation indépendant qui empêche les interférences lors de la décharge d'impact.

Ce système de test avancé identifie efficacement divers défauts de câbles, notamment :

Défauts de faible résistance, de court-circuit et de circuit ouvert
Défauts de fils cassés dans les câbles d'alimentation de différents matériaux
Fuites à haute résistance et défauts d'amorçage
Défauts dans les câbles coaxiaux haute fréquence, les câbles d'éclairage public et les fils souterrains

Spécifications techniques

Paramètre	Valeur
Tension HV de surtension	0-8kV/16kV/32kV
Courant côté haute tension	0-60mA
Condensateur interne	2μF/32kV, 8μF/16kV, 32μF/8kV
Temps de surtension	Surtension automatique ~7s ou contrôle manuel
Énergie de surtension	1024J
Puissance de surtension	2KVA
Poids	≤120kg
Alimentation	AC220V±15%, 50Hz±2Hz

Paramètres du pré-localisateur de défauts de câbles

Fréquence d'échantillonnage : 1MHz~400MHz
Amplitude d'impulsion basse tension : 300V±15%
Plage de mesure de distance : ≥120km
Plages de test : 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Largeur d'impulsion : 0,15μS à 10μS (8 plages sélectionnables)
Résolution minimale : 0,07m
Zone morte de test : ≤10m
Erreur de mesure : ≤±(0,5%×L+1m), où L est la longueur du câble
Alimentation : Batterie au lithium intégrée de 10,4AH (5 heures de fonctionnement, 2 heures de charge)

XHDD503E Localisateur de défauts de câbles

Le localisateur XHDD503E utilise la technologie de synchronisation acoustique-magnétique pour localiser avec précision les défauts de câbles. Lorsqu'il est combiné avec un générateur d'impulsions haute tension, il détecte les phénomènes de décharge d'arc par le biais d'ondes de vibration, d'ondes sonores et d'ondes électromagnétiques, traitant ces données pour produire à la fois des relevés de distance visuels et des signaux audibles pour une localisation précise des défauts.

Cet instrument polyvalent gère divers défauts de câbles, notamment :

Défauts de faible résistance, de court-circuit et de circuit ouvert
Défauts de fils cassés dans les câbles de différents niveaux de tension et matériaux
Fuites et défauts d'amorçage à haute résistance

Spécifications techniques du localisateur

Bande passante du canal sonore : Tout-pass (100Hz-1600Hz), Passe-bas (100Hz-300Hz), Passe-haut (160Hz-1600Hz), Passe-bande (200Hz-600Hz)
Réglage du canal : 8 niveaux pour le son, le magnétisme et la tension
Sortie sonore : Gain à 16 niveaux (0-112dB), impédance de 350Ω
Plage de détection : 0,00-99,99ms, 75mV-75V
Précision de détection : Positionnement ≤0,1m ; Tension d'étape ≤0,5m ; Chemin ≤0,5m
Alimentation : 4×18650 batteries au lithium (8+ heures de fonctionnement)
Conditions de fonctionnement : -25°C à 65°C ; ≤90% d'humidité
Dimensions : 428L×350L×230H (mm)
Poids : 7kg
