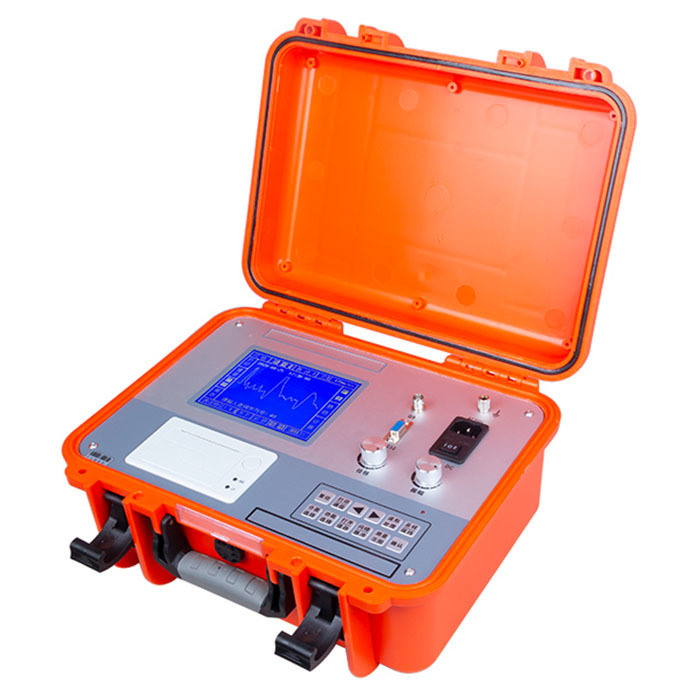

Le prélocalisateur de défauts de câble TDR XHGG501B est utilisé pour mesurer l'emplacement des défauts de câbles souterrains. Et tester le câble d'alimentation de différentes sections, différents supports de divers matériaux, câble coaxial, câbles d'éclairage public et court-circuit, circuit ouvert, défaut de ligne courte du fil souterrain à faible résistivité. Système de gestion de câbles supérieur, génère automatiquement des rapports de test.
XHGG501B utilisation de Échantillonnage de claquage et méthode d'impulsion basse tension pour prélocaliser le défaut du câble d'alimentation de manière rapide et
précise afin d'assurer une base optimale pour une localisation plus précise.
Site d'expérimentation :
Localisation des défauts de câbles pour la société d'installation électrique
Date du test : 12 juin 2017
Modèle de câble : câble 10 kV XLPE.
Appareil de test : 1. Localisateur de défauts de câbles souterrains TDR (prélocalisateur)
2. Générateur haute tension CC
| Nom du produit |
testeur de câble tdr |
| Méthode de mesure : |
Échantillonnage de claquage et méthode d'impulsion basse tension |
| Distance de mesure : |
< 60 km |
| Norme : |
DL/T849.1-2004 |
| Précision : |
+/- 2 % |
| Marge d'impulsion : |
100Vp-p |
| Affichage : |
Écran LCD 5,7 pouces |
| Taux d'échantillonnage : |
25 / 50 /100 MHz |
| Résolution : |
Minimum 0,5 M |
| Alimentation : |
Alimentation intégrée 12 V 10 Ah |
| Utilisation : |
Câbles d'éclairage public et court-circuit, circuit ouvert, défaut de ligne courte du fil souterrain à faible résistivité |
Xi'an Xu&Hui Electromechanical Technology Co.,Ltd est l'une des marques célèbres de fabricants de testeurs d'équipements électriques en Chine, produisant principalement des localisateurs de défauts de câbles souterrains, des condensateurs, des testeurs de résistance d'isolement, des testeurs d'huile de transformateur, des générateurs haute tension et des testeurs de résistance de terre, etc. Nous avons plusieurs brevets dans cette industrie, et nos produits sont bien exportés sur le marché mondial, comme l'Amérique, le Brésil, la Turquie, la Russie, Israël, la Thaïlande, l'Inde, etc.
