Instrument d'identification de câble multifonctionnel

Description du produit

1. Conditions de base et conditions de travail

2. Spécifications de l'émetteur

L'instrument d'identification de câbles sous tension 505DS, également connu sous le nom d'instrument d'identification de câbles, d'instrument d'identification de câbles multifonction et d'instrument d'identification de câbles intelligent, est conçu pour les ingénieurs et les techniciens de câbles électriques afin de résoudre les problèmes techniques liés à l'identification des câbles. L'utilisateur peut identifier avec précision l'un des câbles cibles parmi plusieurs câbles grâce à l'instrument, afin d'éviter de scier accidentellement les câbles sous tension et de provoquer de graves accidents. L'identification des câbles commence par l'opération aux deux extrémités du câble. La numérotation double aux deux extrémités du câble doit être précise. Cet instrument est conçu avec la technologie PSK combinée à des algorithmes précis. Quelle que soit la fiabilité de la mémoire du personnel sur site, elle ne peut pas remplacer la reconnaissance des instruments professionnels. Ce produit possède également les fonctions d'identification de câbles sous tension, d'identification de câbles hors tension, de test de courant alternatif et de test de tension alternative. Il est composé d'un émetteur, d'une pince de courant d'émission, d'un récepteur et d'une pince de courant flexible de réception.

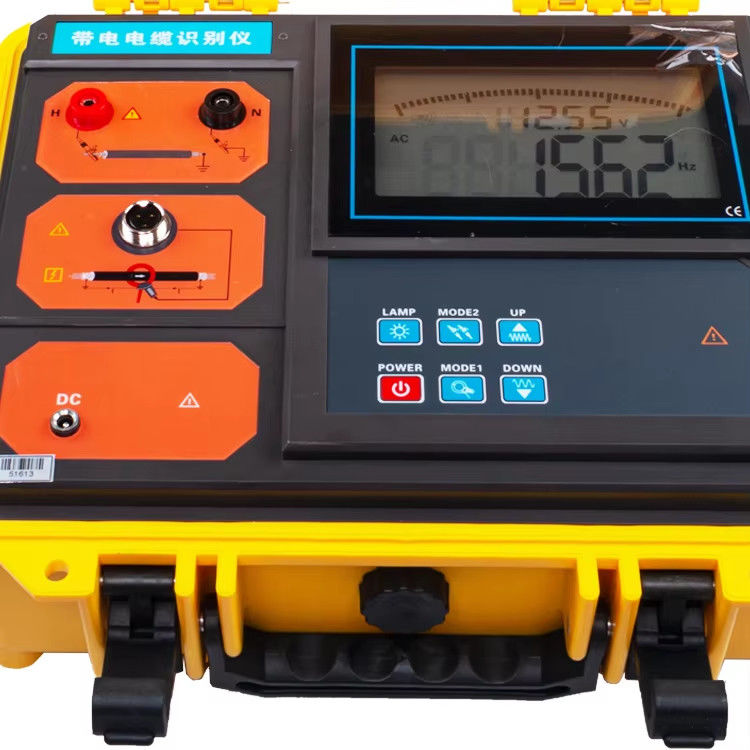

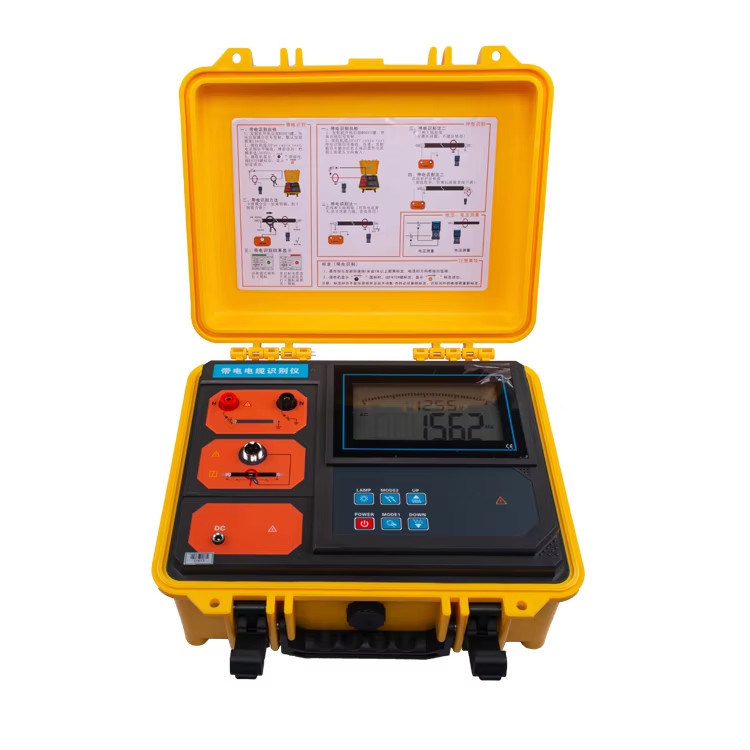

Émetteur :Il transmet des signaux au câble cible lors de l'identification des câbles sous tension et des câbles hors tension. Batterie au lithium rechargeable haute performance intégrée, adaptation d'impédance automatique et protection automatique. L'émetteur adopte une conception de boîte à outils spéciale intégrée, utilise du plastique polypropylène comme matière première et ajoute de nouvelles charges composites pour le moulage par injection unique. Il présente une faible densité, une résistance, une rigidité, une dureté, une résistance à l'usure, une résistance à la chaleur et des performances d'isolation. L'armoire peut supporter une pression d'environ 200 kg, le grand écran LCD de l'hôte affiche en temps réel la puissance restante de la batterie, un rétroéclairage blanc et une indication dynamique du signal d'émission, ce qui est clair en un coup d'œil.

Pince d'émission :Lors de l'identification du câble sous tension, la pince d'émission couple le signal de l'émetteur au câble cible. La taille de la mâchoire est de Φ120 mm. La pince d'émission a une directivité. Le signal d'émission entre dans la direction indiquée par la flèche sur la pince d'émission. Lors de l'identification sous tension : utilisez des étriers pour coupler les courants d'impulsion de sortie, émettez quatre fréquences : 625 Hz, 1562 Hz, 2500 Hz, 10 kHz, couplez-les au câble cible (le câble cible est un câble blindé à trois conducteurs) via l'émetteur et injectez des impulsions composites dans le courant du cœur du câble. Le signal de courant génère un champ électromagnétique autour du câble cible pour que le récepteur et la pince de courant flexible puissent le détecter et l'identifier ; comme le courant d'impulsion est directionnel, la détection est également directionnelle.

Lors de l'identification hors tension :Le courant d'impulsion de sortie directement connecté est utilisé pour injecter un signal de courant de codage d'impulsion dans le cœur du câble. Ce courant génère un champ électromagnétique autour du câble cible pour que le récepteur et la pince de courant flexible puissent le détecter, le décoder et l'identifier ; comme le courant est directionnel, la détection est également directionnelle.

Récepteur :Il s'agit d'un appareil portable, avec un écran LCD couleur de 3,5 pouces, un microprocesseur haute vitesse intégré, combiné à des algorithmes précis, pour identifier et décoder le signal de courant de code d'impulsion de l'émetteur, et possède une fonction d'étalonnage de l'intensité du signal pour afficher l'intensité du signal et les résultats de la détection. Exquis et intuitif ; affichage dynamique des barres d'échelle de couleurs, clair en un coup d'œil, coche de vérification d'identification de câble réussie, coche de vérification de câble non cible, peut identifier rapidement et automatiquement le câble cible. Dans le même temps, la plage de tension testable est de CA 0,00 V ~ 600 V (50 Hz/60 Hz), la plage de courant CA mesurable est de CA 0,00 A ~ 5000 A (50 Hz/60 Hz) et la fréquence du courant mesurable est de 45 Hz ~ 70 Hz.

Pince de courant flexible :Il s'agit d'une bobine Rockwell avec une excellente capacité de suivi transitoire, qui peut identifier rapidement le courant de code d'impulsion généré par l'émetteur, et convient aux câbles épais ou aux conducteurs de forme irrégulière. Le diamètre intérieur de la mâchoire est d'environ 200 mm et il peut serrer des câbles de moins de Φ200 mm, sans déconnecter le circuit testé, mesure sans contact, sûr et rapide.

Note spéciale :Cet instrument d'identification de câbles possède à la fois des fonctions d'identification de câbles sous tension et d'identification de câbles hors tension. Lors de l'identification de câbles hors tension, il est strictement interdit de se connecter au câble sous tension. L'identification des câbles sous tension ne s'applique qu'aux câbles blindés à trois conducteurs. Lors de l'identification, la pince d'émission et la pince de réception ne peuvent pas être mélangées, et la direction du signal d'entrée doit être cohérente.
