Localisateur de défaut de câble
>
Principe de l'induction électromagnétique pour la localisation des câbles souterrains

Principe de l'induction électromagnétique pour la localisation des câbles souterrains

Détails de produit:
Lieu d'origine: Chine
Nom de marque: XZH TEST
Certification: CE ISO
Numéro de modèle: Le numéro de série XHLJ504
Les informations détaillées
Lieu d'origine:
Chine
Nom de marque:
XZH TEST
Certification:
CE ISO
Numéro de modèle:
Le numéro de série XHLJ504
Nom du produit:
Détecteur de faille de câble
Fréquence de sortie:
Fréquence audio
Signal de sortie:
intermittent, 0 ~ 50Vpp
Alimentation électrique fonctionnelle:
220V (110%) 50Hz (15%)
Puissance de sortie:
100W
Courant de sortie:
0 ~ 2A
Mettre en évidence:

High Light

Mettre en évidence:

localisateur de défaut de câble électromagnétique

,

outil de détection de canalisations souterraines

,

localisateur de câbles avec technologie d'induction

Trading Information
Quantité de commande min:
1 unité
Détails d'emballage:
Emballages en bois
Délai de livraison:
5-8 jours ouvrables
Conditions de paiement:
T/T
Capacité d'approvisionnement:
2000unit / an
Description de produit

Principe de fonctionnement

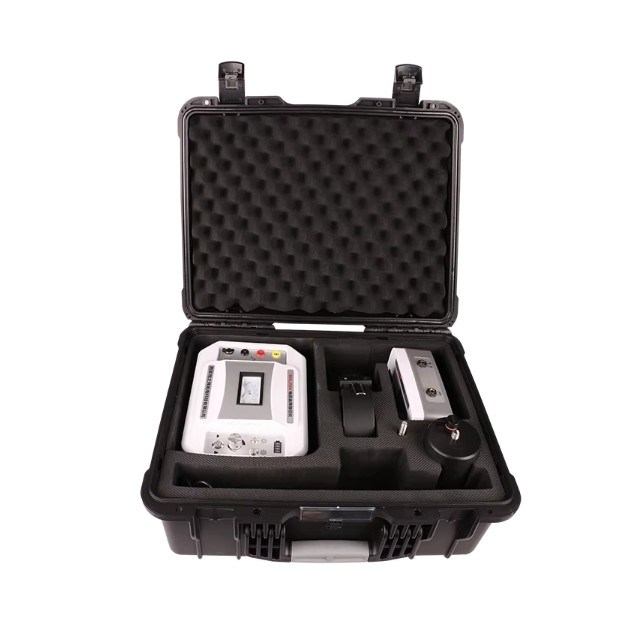

Le localisateur de tuyaux de câble XHLJ504 est composé d'un générateur de signal de voie (émetteur) à haute puissance et d'un récepteur requis pour détecter les voies de câble enterrées.
Le principe de base du détecteur de trajectoire du câble est d'utiliser un générateur de signal de trajectoire (c'est-à-dire l'hôte de transmission du signal du détecteur de trajectoire) pour introduire un signal d'impulsion de trajectoire dans le câble soumis à l'essai,générant ainsi des ondes électromagnétiquesAprès traitement, la sortie est envoyée à l'écouteur et au compteur de pointeurs.
Ce traceur d'itinéraire de câble juge le chemin et la profondeur enfouis du câble en fonction des pics sonores, des vallées sonores et du degré de déviation du pointeur-mètre dans l'écouteur.

Pour les appareils à commande numériqueLe récepteur de chemin de câble est utilisé en connexion avec des sondes et des écouteurs, etc., et peut être utilisé comme indicateur de défaut de câble.
Principe de l'induction électromagnétique pour la localisation des câbles souterrains
Paramètres techniques
Émetteur
Signal de sortie 15 kHz avec intermittence
Puissance de sortie 100 W
Courant de sortie 0·2A
Puissance de travail une tension de 220 V (1±10%) et une fréquence de 50 Hz (1±5%);
Récepteur
Magnification 500Des milliers de fois.
Précision de détection ± 0,2 m
Impédance de sortie 350Ω
Énergie de fonctionnement deux batteries de 9 V standard
Courant silencieux Pour les appareils à commande numérique

Caractéristiques
1Utilisant le principe traditionnel d'induction électromagnétique, forte capacité anti-interférence.
2Avec des fonctions de protection contre le sur courant et le court-circuit, il est sûr et fiable.
3La puissance de sortie élevée, non limitée par la longueur du câble, le circuit ouvert peut également trouver un chemin.
4La sortie est réglable sans pas, adaptée à différents sites d'essai, avec une grande adaptabilité.
5- Super grossissement puissant, la profondeur de détection est supérieure à 10 mètres.
6Conception à consommation d'énergie ultra-faible, le courant d'arrêt est inférieur à 10 mA.
7La conception du compteur analogique, l'intensité du signal et la tendance sont claires en un coup d'œil.
8Le niveau zéro peut être réglé arbitrairement, ce qui convient à toutes sortes de scènes fortes et faibles.
