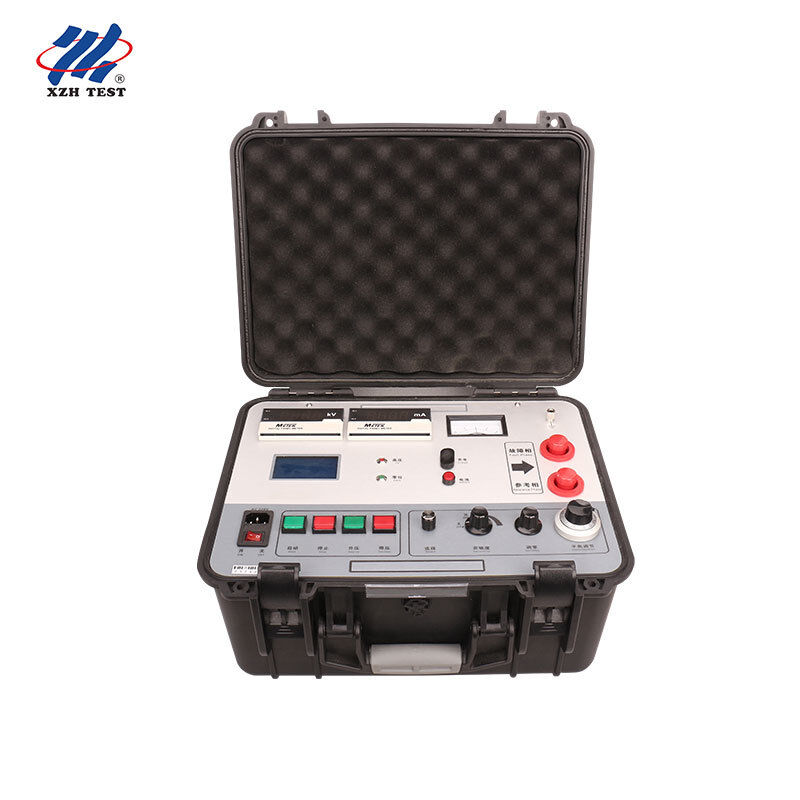

Localisateur de défauts de gaine de câble XHHG521A, méthode de pont haute tension 7500V pour la détection des points de panne

Name: Localisateur de défauts de gaine de câble XHHG521A, méthode de pont haute tension 7500V pour la détection des points de panne
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le numéro de série est le numéro de série.
Price: 2,500.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	XZH TEST
Certification:	CE ISO
Numéro de modèle:	Le numéro de série est le numéro de série.

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

XZH TEST

Certification:

CE ISO

Numéro de modèle:

Le numéro de série est le numéro de série.

Nom du produit:

Pré-localisateur de défaut de gaine de câble

Tension à vide:

≥ 7500V

Courant de court-circuit:

≥40mA

Alimentation électrique fonctionnelle:

C.A. 220 V ± 10 % 50 Hz ± 1 Hz

Mettre en évidence:

High Light

Mettre en évidence:

Détection de pont haute tension 7500V

Localisateur précis du point de rupture du câble

Test de défaut sur le pont Murray

Trading Information

Quantité de commande min:

1 unité

Prix:

Négociable

Détails d'emballage:

Emballages en bois

Délai de livraison:

5-8 jours ouvrables

Conditions de paiement:

T/T

Capacité d'approvisionnement:

2000 unités par an

Description de produit

Aperçu du produit

Le localisateur de défaut de gaine de câble XHHG521A est un instrument de diagnostic de précision conçu sur le principe du pont de MURRAY, spécialement conçu pour localiser les points de rupture dans divers câbles d'alimentation et identifier les points de défaut avec des valeurs de résistance d'isolement faibles qui ne sont pas encore complètement rompues.

Le système intègre un régulateur de tension électrique avec un transformateur de type R pour former une source de courant constant haute tension, doté d'une commande de tension par bouton-poussoir. Avec une tension à vide de 7500V et un courant de court-circuit de 100mA, il utilise un amplificateur et un galvanomètre à haute sensibilité pour l'indication d'équilibre. Le pont équilibré est formé avec un potentiomètre proportionnel, entièrement positionné à haut potentiel. La mesure est effectuée via un câble en caoutchouc haute tension à deux conducteurs spécialement conçu en utilisant la méthode de résistance à quatre fils pour éliminer les erreurs de résistance des fils. L'ensemble du panneau fonctionne à bas potentiel pour la sécurité de l'opérateur. Une opération à une touche permet la saisie de la longueur du câble avec un calcul automatique de la distance du défaut. La source haute tension et le pont sont intégrés dans un boîtier de protection portable, offrant une capacité haute tension avec un poids léger, une utilisation intuitive et une sécurité améliorée.

Spécifications clés

Numéro de modèle

XHHG521A

Nom de marque

XZH TEST

Tension à vide

≥7500V

Courant de court-circuit

≥100mA (5~40mA recommandés pour l'équilibrage)

Précision de positionnement

±(0,2%·L±1) m

Alimentation

AC 220V (±10%), 50Hz; Batterie intégrée 8,4V

Mode de test

Test enregistré

Région de test

Câble de mise en forme

Poids

25 kg

Certification

CE, ISO

Origine

Chine, Xi'an

Emballage

Boîte en bois

Caractéristiques du produit

La tension de sortie est entièrement réglable pour s'adapter à divers scénarios de test de câble
Offre une grande précision et une stabilité de mesure grâce à un circuit d'équilibrage de pont avancé
Utilise un amplificateur et un galvanomètre à haute sensibilité pour une indication d'équilibre précise
La protection zéro intégrée assure la sécurité de l'opérateur et de l'équipement pendant le fonctionnement haute tension
Détection automatique des points de défaut avec capacité de test manuel conservée pour les applications spécialisées
La méthode d'équilibrage du pont élimine les zones aveugles par rapport aux techniques de réflexion d'ondes, ce qui la rend idéale pour les câbles courts et la détermination des points de rupture proches de l'extrémité

Paramètres techniques

Paramètre	Spécification
Tension à vide	≥7500V
Courant de court-circuit	≥100mA (5~40mA recommandés pour l'équilibrage)
Précision de positionnement	±(0,2%·L±1) m
Poids	25 kg
Alimentation	AC 220V (±10%), 50Hz±1Hz; Batterie intégrée 8,4V

Applications principales: La méthode du pont haute tension XHHG521A est particulièrement efficace pour : (1) localiser les points de rupture à haute résistance dans les câbles posés, en particulier les défauts linéaires à haute résistance dans les joints intermédiaires de câble qui résistent à la combustion en basse résistance ; (2) détecter les points de rupture de type flashover où la source de courant constant maintient l'arc pour un flux de courant de pont stable ; (3) identifier les défauts qui ne sont pas encore complètement rompus mais qui présentent des valeurs de résistance d'isolement faibles détectées par des tests de mégohmmètre.

Scénarios d'application

Questions fréquemment posées

Q1 : Quels types de défauts de câble le XHHG521A peut-il détecter ?

Le XHHG521A est conçu pour détecter les points de rupture à haute résistance, les ruptures de type flashover et les défauts d'isolation à faible résistance dans divers câbles d'alimentation. Il est particulièrement efficace pour les défauts linéaires à haute résistance dans les joints intermédiaires de câble qui sont difficiles à brûler en basse résistance, ainsi que pour les défauts identifiés par des tests de mégohmmètre qui ne sont pas encore complètement rompus sous tension de fonctionnement.

Q2 : Comment fonctionne la méthode du pont de MURRAY pour la localisation des défauts de câble ?

La méthode du pont de MURRAY forme un circuit de pont équilibré avec un potentiomètre proportionnel positionné à haut potentiel. Un câble de référence connu et le câble défectueux sont connectés comme bras de pont. Le système applique un courant constant haute tension et mesure le point d'équilibre via un galvanomètre à haute sensibilité. La distance du défaut est calculée à partir du rapport du pont et de la longueur totale du câble, avec un calcul automatique via une opération à une touche.

Q3 : Quelle est la précision de positionnement de ce localisateur de défaut de gaine de câble ?

Le XHHG521A atteint une précision de positionnement de ±(0,2%·L±1) mètres, où L représente la longueur totale du câble. Cela signifie que pour un câble de 1000 mètres, la précision de localisation du défaut est d'environ ±3 mètres, offrant une précision suffisante pour des opérations d'excavation et de réparation efficaces.

Q4 : Le XHHG521A peut-il tester efficacement les défauts à haute résistance ?

Oui. Le XHHG521A est spécifiquement conçu pour les défauts à haute résistance. Sa tension à vide de 7500V et sa capacité de courant de court-circuit de 100mA lui permettent de maintenir un courant stable à travers les points de défaut à haute résistance. Pour les ruptures de type flashover, la source de courant constant maintient l'arc, assurant une sensibilité de pont suffisante pour une localisation précise des défauts, même dans des conditions difficiles.

Q5 : Le XHHG521A convient-il à une utilisation sur le terrain et aux tests de câbles souterrains ?

Absolument. La source haute tension et le pont sont intégrés dans un boîtier de protection portable pesant 25 kg, ce qui le rend adapté au déploiement sur le terrain. Il fonctionne sur une alimentation secteur standard de 220V avec une batterie de secours intégrée de 8,4V. L'appareil est idéal pour tester les câbles après leur pose, y compris les câbles d'alimentation souterrains, et prend en charge les modes de test automatique et manuel pour une opération flexible sur le terrain.

Q6 : Quels sont les avantages de la méthode du pont par rapport aux méthodes de réflexion d'ondes ?

La méthode d'équilibrage du pont offre un avantage crucial : elle n'a pas de zone aveugle. Contrairement aux méthodes de réflexion d'ondes qui ont des difficultés avec les câbles courts et les défauts proches des extrémités de câble, la méthode du pont maintient une précision totale quelle que soit la distance du défaut. Cela en fait la solution privilégiée pour localiser les points de rupture dans les segments de câble courts et les défauts se produisant près des terminaux de câble.

Q7 : Quelle est la quantité minimale de commande et le délai de livraison ?

La quantité minimale de commande est de 1 unité. Le délai de livraison standard est de 5 à 8 jours ouvrables. Chaque unité est emballée dans une solide boîte en bois pour un transport international sûr. La capacité de production annuelle est de 2 000 unités, avec un paiement par T/T.

À propos de XZH TEST

XZH TEST est un fabricant professionnel spécialisé dans les solutions de détection et de diagnostic de défauts de câbles pour les services publics d'électricité, les entrepreneurs en électricité et les clients industriels du monde entier. Avec des technologies avancées, notamment l'analyse du pont MURRAY, la TDR, les tests d'impulsions haute tension et les systèmes intelligents de localisation de défauts, XZH TEST fournit des équipements fiables qui aident les ingénieurs à localiser les défauts de câble plus rapidement et à améliorer la fiabilité du réseau électrique.

Contactez-nous dès aujourd'hui pour une solution personnalisée adaptée à vos besoins de maintenance de câbles.
