Réglage de défaut de la gaine extérieure du câble pour les câbles de 10 kV à 500 kV
Réglage de défaut de la gaine extérieure du câble pour les câbles de 10 kV à 500 kV
Détails de produit:
Lieu d'origine:
Chine
Nom de marque:
XZH TEST
Certification:
CE/ISO
Numéro de modèle:
Le numéro de série est le numéro de série.
Les informations détaillées
Lieu d'origine:
Chine
Nom de marque:
XZH TEST
Certification:
CE/ISO
Numéro de modèle:
Le numéro de série est le numéro de série.
Mettre en évidence:
High Light
Mettre en évidence:
Localisateur de défaut de câble 10kV-500kV
,
détecteur de défaut de gaine de câble
,
Ensemble de localisation de défaut de câble haute tension
Trading Information
Quantité de commande min:
1 unité
Détails d'emballage:
Emballages en bois
Délai de livraison:
5-8 jours ouvrables
Conditions de paiement:
t/t
Capacité d'approvisionnement:
2000unit / an
Description de produit

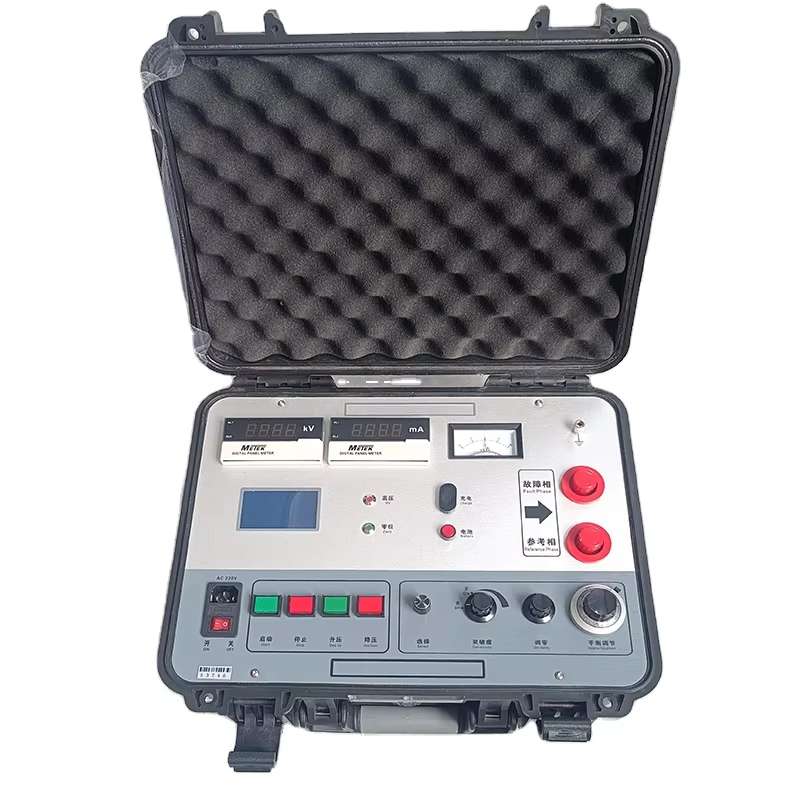

Ensemble de localisation de défauts de gaine extérieure de câble
Détection de défauts de gaine extérieure de câble via pont MURRAY / Tension par pas et courant de serrage
L'ensemble de localisation de défauts de gaine extérieure de câble identifie rapidement et avec précision les dangers cachés, y compris les défauts de mise à la terre et les courants de fuite excessifs dans la gaine extérieure des câbles monoconducteurs et triphasés haute tension et très haute tension de 10 kV à 500 kV. Ce système peut également effectuer des tests de tenue en tension continue de 5 kV à 10 kV pendant 1 minute sur les gaines de câbles en polyéthylène haute densité et en polychlorure de vinyle.
Applications clés
Essentiel pour la maintenance des systèmes de câbles monoconducteurs et triphasés haute tension de 10 kV à 500 kV
Outil critique pour les entreprises d'ingénierie de câbles très haute tension
Atout précieux pour les opérations d'ingénierie de transmission et de transformation d'énergie
Caractéristiques du modèle XHHG521A
Conçu sur le principe du pont MURRAY, le XHHG521A localise les points de rupture dans divers fils et câbles, y compris les défauts avec de faibles valeurs de résistance d'isolement. Le système comprend :
Source de courant constant haute tension avec régulateur de tension électrique et transformateur de type R
Réglage de la tension par bouton (tension à vide 7500 V, courant de court-circuit 100 mA)
Amplificateur et galvanomètre haute sensibilité pour l'indication d'équilibre
Source haute tension et pont intégrés dans une boîte de protection portable
Fonctionnement à une touche avec calcul automatique de la distance de défaut
Mesure de résistance à quatre bornes éliminant les erreurs de résistance des fils de connexion
Spécifications techniques
Paramètre
Valeur
Tension à vide
≥7500V
Courant de court-circuit
≥100mA (recommandé 5-40mA pour le réglage de l'équilibre)
