7500V méthode de pont HV Testeur de défaut de l'enveloppe extérieure du câble d'alimentation pour une panne d'isolation précise

Le XHHG521A est un pré-localisateur de défauts de câbles de précision conçu selon le principe du pont MURRAY,conçus pour les réseaux de distribution et de transport d'électricité où l'identification précise des défauts d'isolation de la gaine extérieure est essentielle à la fiabilité du systèmeL'instrument détecte les points de rupture de tous les types de câbles et de câbles.y compris les sites de défauts antérieurs à la panne présentant de faibles valeurs de résistance à l'isolation mais qui ne se sont pas encore manifestés comme des défauts affectant le service sous tension de fonctionnement normale.

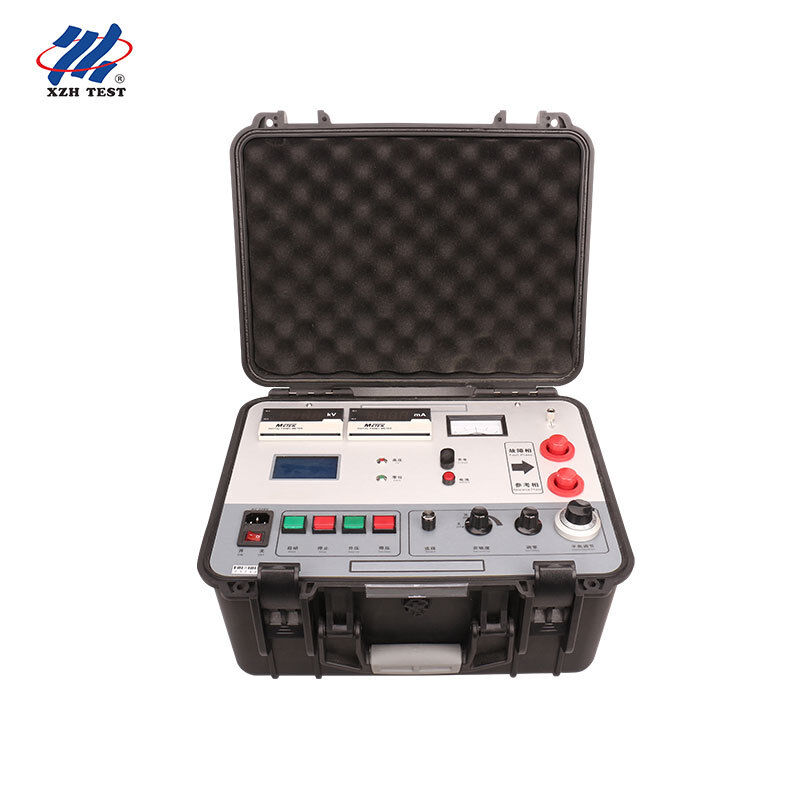

À sa base, le XHHG521A utilise un régulateur de tension électrique couplé à un transformateur de type R pour générer une source de courant constant de haute tension stabilisée.L'opérateur contrôle la sortie de tension via une interface bouton-poussoir, tandis qu'un potentiomètre à plusieurs tours de précision permet un réglage fin de l'équilibre. Le point d'équilibre du pont est indiqué par un galvanomètre au centre zéro,et l'instrument calcule automatiquement la distance de défaut après que l'opérateur ait entré la longueur de câble connueToutes les commandes opérationnelles et la lecture de la distance de défaut sont centralisées sur le panneau avant pour un flux de travail simple et intuitif.

Principe du pont Murray avec source de haute tensionLa méthode du pont mesure le rapport de résistance entre le point de défaillance et les extrémités du câble sous excitation de courant constant à haute tension.il maintient une sensibilité totale sur toute la longueur du câble sans zone aveugle proche de l'extrémité et sans atténuation du signal dépendante de la distance.

Calcul automatique de la distance de défaut- Après que l'opérateur ait réglé la longueur du câble sur le potentiomètre du panneau avant et ajusté le pont à l'équilibre, l'instrument calcule et affiche automatiquement la distance exacte de défaut.Cela élimine les erreurs de calcul manuelles et accélère les flux de travail de diagnostic sur le terrain.

Indicateur nul à large fréquenceUn galvanomètre sensible avec des gammes d'équilibre grossier et fin fournit une indication visuelle claire de l'équilibre du pont.La conception à double portée permet un équilibre rapide de la grosseur suivi d'un réglage fin de précision, ce qui réduit le temps de mesure tout en maintenant la précision.

Sensitivité aux défauts d'impédance ultra-hauteLe XHHG521A, fonctionnant à 7500 V de tension de vide, détecte des points de panne à haute résistance que les méthodes de réflexion des ondes ne peuvent pas identifier.y compris les défauts de type flashover nécessitant une maintenance d'arc prolongée, les défauts d'isolation des joints de câbles et le développement de la dégradation des arbres d'eau dans les câbles isolés par XLPE.

Construction robuste de qualité industrielleL'instrument est installé dans un boîtier en acier renforcé avec une étiquette claire sur le panneau avant et résiste à des conditions de terrain difficiles.Le transformateur interne de type R assure une excellente régulation de la tension et une isolation électrique, assurant la stabilité de mesure dans des conditions d'alimentation en réseau fluctuantes.

Le circuit de pont MURRAY forme un pont Wheatstone où un bras se compose du conducteur de câble défectueux plus la résistance du chemin de faille,et le bras opposé contient un fil de référence plus une résistance variable calibréeEn cas d'excitation de courant constant à haute tension, l'opérateur ajuste le potentiomètre de précision jusqu'à ce que le galvanomètre affiche zéro, ce qui indique l'équilibre du pont.le rapport de résistance correspond directement au rapport de distance entre le point de défaillance et les deux extrémités du câbleLorsque la longueur totale du câble est connue et saisie, l'instrument calcule automatiquement la distance exacte de défaut.

Cette méthode présente un avantage fondamental par rapport aux techniques de domaine temporel (TDR): elle mesure les rapports de résistance électrique plutôt que le temps de trajet aller-retour des impulsions,il fournit une sensibilité uniforme sur toute la longueur du câbleIl n'y a pas de zone aveugle près des bornes de test, pas de dispersion d'impulsions dans les longs câbles et pas de perte de résolution dépendante de la distance.Ces caractéristiques rendent la méthode de pont HV particulièrement adaptée au diagnostic des câbles courts, l'emplacement de défaut proche de la fin et l'identification précise des défauts articulaires.

Réseaux de distribution électrique¢ Localiser les dommages à la gaine extérieure sur les câbles d'alimentation souterrains MV (635 kV) et HV (≥ 35 kV), y compris les types isolés XLPE, PILC et EPR.Essentiel pour l'évaluation d'état de routine et la restauration après défaillance des réseaux de distribution urbains.

Diagnostique des articulations et terminaisons des câblesIdentifier les défauts d'isolation émergents dans les joints et les terminaisons des câbles avant qu'ils ne deviennent des défaillances catastrophiques.La haute sensibilité de la méthode de pont aux défauts de résistance permet de détecter des pannes partielles que les méthodes TDR manqueraient entièrement.

Acceptation par l'usine et mise en service- Vérifier l'intégrité du câble pendant le contrôle de la qualité de fabrication et la mise en service après l'installation.

Complément aux systèmes TDR¢ Déployer des détecteurs de défauts de câbles basés sur TDR dans le cadre d'un ensemble complet d'outils de diagnostic.éclair, et les défauts proches de l'extrémité où la performance TDR est limitée.
