Localisateur de défaut de câble XHGX507 pour des tests précis et rapides

Détails de produit:

Les informations détaillées

Modèle N°.:

Pour les véhicules à moteur

Personnalisé:

Personnalisé

Paquet de transport:

D'autres

Spécification:

72.5x43x21cm

Marque déposée:

Test XZH

Origine:

Chine

Capacité d'approvisionnement:

100 morceaux de /year

Personnalisation:

Disponible

Service après-vente:

Certificat de garantie

Garantie:

1 année

Mettre en évidence:

High Light

Mettre en évidence:

Localisateur de défaut de câble XHGX507

Description de produit

Présentation du produit

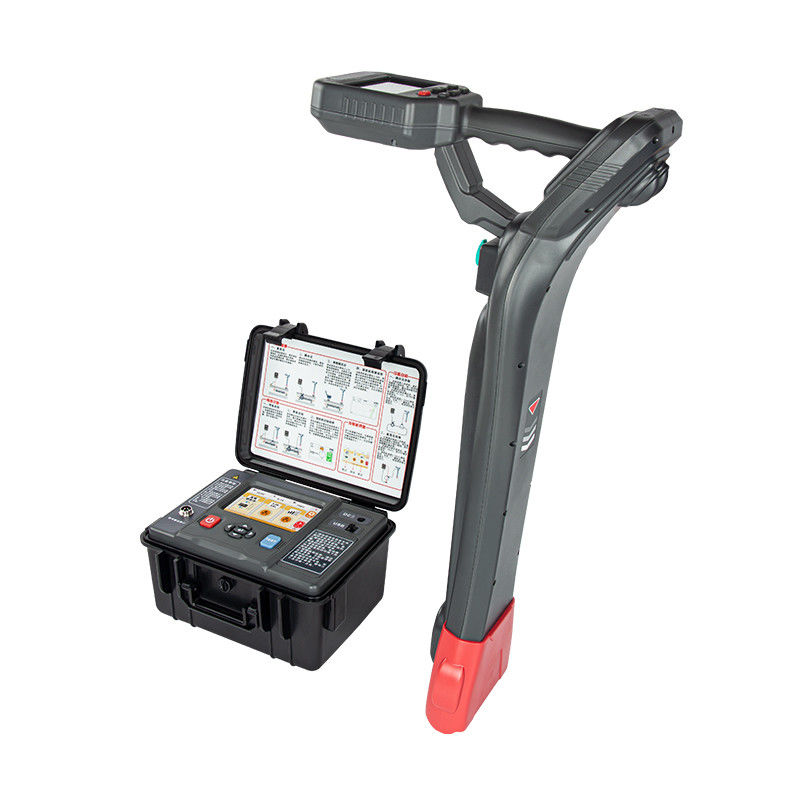

Testeur complet de défauts de câbles XHGX507 (localisateur de canalisations de câbles)
Description :
Notre entreprise s'est engagée depuis longtemps dans la recherche sur les tests de défauts de câbles. Le testeur intelligent de défauts de câbles a été utilisé par des milliers d'utilisateurs et jouit d'une grande réputation dans le domaine des tests de câbles d'alimentation. Le testeur complet de défauts de câbles XHGX507 développé par l'entreprise en utilisant le concept le plus récent est particulièrement adapté au positionnement rapide et précis des défauts d'isolement câble-terre, à la recherche de parcours (sous tension), à l'identification des câbles et au positionnement en profondeur.
Le localisateur de canalisations de câbles XHGX507 est conçu sur la base de la méthode d'induction électromagnétique et de l'application du principe de communication. Il contient une conception plus conviviale. L'écran LCD de grande taille affiche l'intensité du signal, et les barres, les flèches et les invites vocales permettent à l'opérateur de déterminer facilement l'emplacement du câble souterrain et le point de défaillance. Une seule personne peut effectuer toutes les opérations.
Le testeur complet de défauts de câbles XHGX507 (localisateur de canalisations de câbles) peut être utilisé pour trouver le parcours et l'identification du câble (sous tension ou non), mais aussi pour trouver les défauts de câbles enterrés directement. Il peut effectuer des tâches qui n'étaient possibles qu'avec plusieurs ensembles d'instruments par le passé.
Le testeur complet de défauts de câbles XHGX507 modifie le concept traditionnel de localisation des défauts de câbles. Il ne nécessite pas d'équipement de test haute tension, d'alimentation CA et d'analyse de forme d'onde. Le câblage est simple et clair, et la méthode d'utilisation est facile à apprendre. Dans le passé, lorsque nous recherchions le parcours du câble et identifions le câble, il était nécessaire de tester la panne de courant du câble, et certains câbles en fonctionnement ne pouvaient pas être mis hors tension, de sorte qu'il peut facilement résoudre le problème de la recherche et de l'identification du parcours du câble sous tension. Il peut également trouver directement le parcours et l'identification des câbles sous tension de 50 Hz.

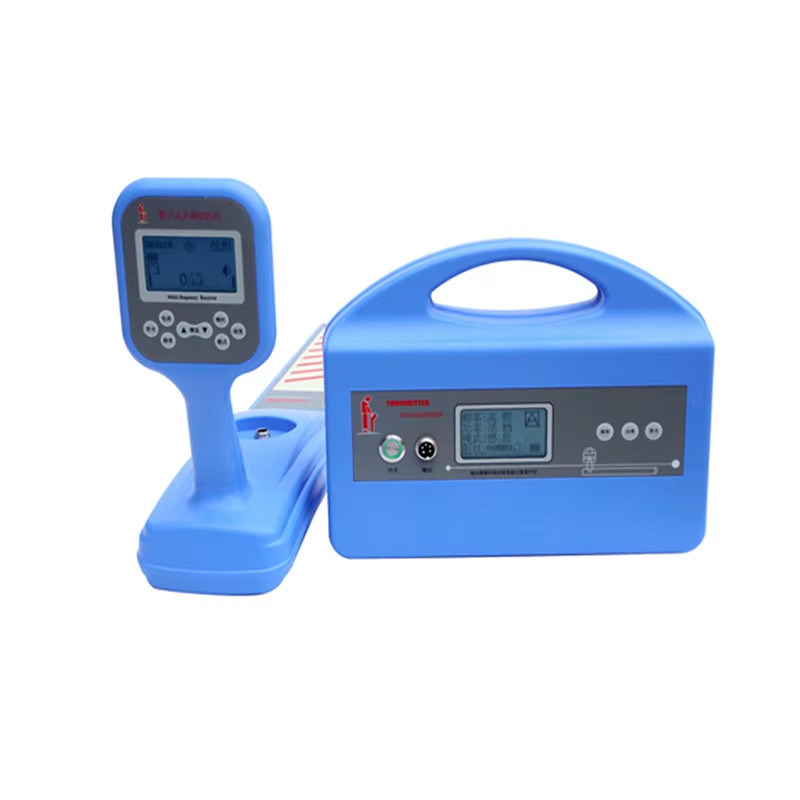

Localisateur de défaut de câble XHGX507 pour des tests précis et rapides 0

Caractéristiques de l'instrument :

Localisateur entièrement numérique, affichage clair et positionnement fiable
Portable et léger, facile à utiliser, rapide à trouver
Batterie rechargeable intégrée, aucune alimentation électrique n'est nécessaire pour les tests
Avec affichage de la profondeur d'enfouissement du câble, affichage du courant
Affichage graphique LCD grand écran, pas besoin d'écouteurs pendant les tests
L'ohmmètre intégré peut mesurer la résistance de boucle du câble
Avec deux fonctions de localisation de câble et de recherche de défauts
Les défauts d'isolement à la terre jusqu'à 2 MΩ peuvent être trouvés
Avec fonction de rétroéclairage pour s'adapter au fonctionnement de nuit

Tous les accessoires

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Spécifications techniques
Émetteur

Fréquence de fonctionnement	basse fréquence (815 Hz), fréquence intermédiaire (8 kHz), haute fréquence (33 kHz), radiofréquence (83 kHz)
Mode de fonctionnement	méthode de connexion directe, méthode de couplage (méthode de l'étrier), méthode d'induction
Charge correspondante	5 ohms-3000 ohms
Affichage de l'impédance	5 chiffres
Surchauffe et surintensité	protection automatique
Puissance de sortie	vitesse lente, vitesse moyenne, vitesse rapide. Max 10W

Récepteur

Fréquence de fonctionnement	basse fréquence (815 Hz), fréquence intermédiaire (8 kHz), haute fréquence (33 kHz), radiofréquence (83 kHz), fréquence passive 50 Hz
Mode d'antenne	méthode de la vallée (mode valeur zéro), méthode de la crête (mode pic), tension de pas méthode et méthode du courant de serrage (cadre A)
Indication du courant	afficher la valeur efficace du courant du câble en test (unité : mA)
Température de fonctionnement	-10 °C+55 °C
Indicateur d'alimentation	affichage graphique
Autonomie de la batterie	travail continu > 8 heures : travail intermittent > 16 heures
Indication de l'intensité du signal	diagramme en échelle, plage numérique 0-999
Contrôle du gain	réglage manuel, plage dynamique de 100 dB
Profondeur de détection	la profondeur de détection maximale est d'environ 10 mètres
Distance de détection maximale	Le câble avec une bonne isolation peut atteindre 15 km en connexion directe méthode
Mesure de la profondeur	appuyez sur la touche de profondeur pour afficher trois chiffres, la profondeur maximale peut être mesurée jusqu'à 10 mètres
Précision	Basse fréquence : ±(1-5) % ≤ 2,5 m Radiofréquence : ±(5-12) % ≤ 2,5 m

Application : détection du parcours du câble
Localisateur de défaut de câble XHGX507 pour des tests précis et rapides 4

Détection des défauts de faible résistance à la terre des câbles basse tension
Localisateur de défaut de câble XHGX507 pour des tests précis et rapides 5
