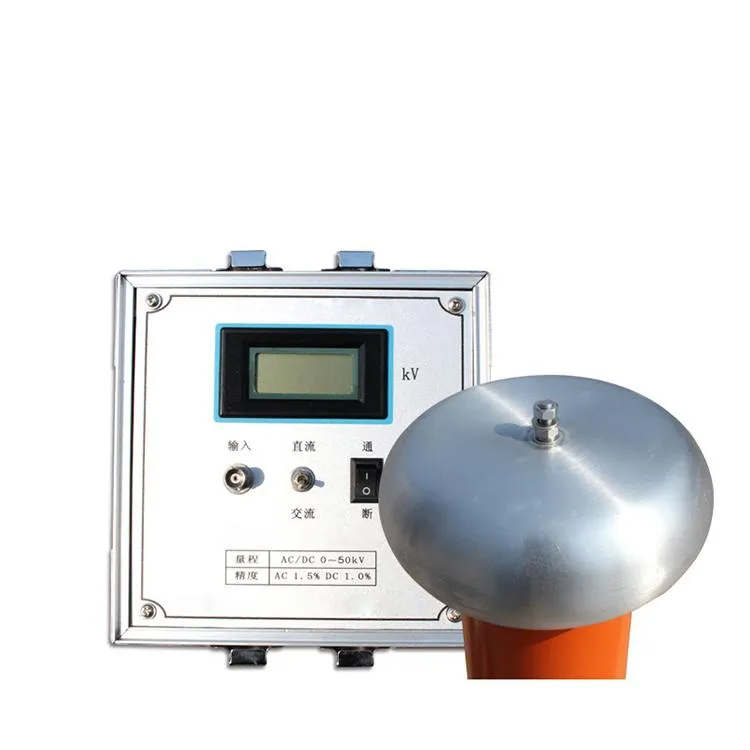

Description du produit
Le diviseur de haute tension de la série XHDB est un appareil de mesure de haute tension à pression partielle protégé par équalisation de volume RC. Principalement utilisé pour la haute tension d'impulsion, la haute tension de foudre,mesure de la haute tension par fréquence de puissance. Il est le premier choix pour remplacer le voltmètre électrostatique haute tension. Il est facile à utiliser, affichage intuitif, haute précision, petite taille et poids léger.
Il convient à la centrale électrique, à la sous-station, à l'usine de fabrication d'équipements électriques à haute tension et au laboratoire à haute tension et à d'autres départements en tant qu'équipement idéal pour la mesure de la haute tension.
Une technologie spéciale de blindage est adoptée pour réduire l'influence de la haute tension sur la valeur d'indication, ce qui permet d'obtenir une grande stabilité et une grande linéarité.Le matériau de remplissage importé réduit la structure, le poids est plus léger, la fiabilité est plus élevée et la quantité de décharge partielle interne est réduite au minimum, ce qui procure une grande commodité à l'inspection des chantiers de construction sur place.
Le diviseur de tension est connecté au terminal de mesure haute tension par la ligne d'instrument, qui peut réaliser une lecture claire à longue distance, et est sûr et pratique à utiliser.Les diviseurs de tension ont une haute impédance d'entrée et une bonne linéarité.
Paramètres du produit
|
Nombre de tensions
|
AC: 150 kW CC: 150 kW
|
|
Méthode de mesure du courant alternatif: mesure du RMS réel
|
Méthode de mesure du courant alternatif: mesure du RMS réel
|
|
Méthode de mesure du courant alternatif: mesure du RMS réel
|
Méthode de mesure du courant alternatif: mesure du RMS réel
|
|
Sous-produit isolant
|
matériau diélectrique sec
|
|
Température
|
-25 à 40 oC
|
|
Humidité
|
> 85%
|
|
Rapport de pression partielle
|
1000:1
|
|
Le poids
|
13 kg
|
|
Le volume
|
220 * 220 * 1050
|
Principales caractéristiques de performance
Impédance d'entrée élevée et bonne linéarité;
Une technologie spéciale de blindage est adoptée pour réduire l'influence de la haute pression sur la valeur d'indication, ce qui permet d'obtenir une grande stabilité et une grande linéarité;
Matériau de remplissage importé, structure réduite, poids léger, fiabilité accrue, décharge partielle interne réduite au minimum;
Connecté au terminal de mesure haute tension par la ligne d'instrument, il peut réaliser des lectures claires à longue distance, et il est sûr et pratique à utiliser.
Le niveau de tension: 50kV, 100kV, 150kV, 200kV, 300kV, 400kv, 500kv
Précision: CA: 0,5% CC: 0,5%
Le mode de réglage du rapport de division de tension: capacité de résistance et pression partielle, en utilisant une technologie de mesure et de vérification en plusieurs points par logiciel pour assurer la cohérence avec la norme;
Conditions environnementales: température: -25 à 40 ° C Humidité: < 85%
Ratio de pression partielle: 1000:1
La taille de l'appareil: 170 × 170 × 720 mm ((100 KV)
|
Modèle
|
Plage d'essai KV
|
Impédance/MΩ
|
Taille / mm
|
Poids/kg
|
|
Diviseur
|
Boîte
|
|
Le XHDB-50
|
Pour les véhicules à moteur à combustion
|
540
|
F84 × 500
|
170 × 170 × 550
|
4.5
|
|
Le XHDB-100
|
Le nombre de points d'intervention
|
1000
|
F84×650
|
170 x 170 x 720
|
7
|
|
Le XHDB-150
|
Le nombre d'équipements à utiliser
|
1800
|
F84 × 900
|
220 × 220 × 1050
|
13
|
|
Le XHDB-200
|
Le nombre de points de contrôle est le suivant:
|
2200
|
F84×1400
|
220 × 220 × 1450
|
16
|
|
Le XHDB-300
|
Le groupe AC-300 DC-300
|
3000
|
F84 × 1750
|
260×260×1850
|
19
|
Des photos détaillées
