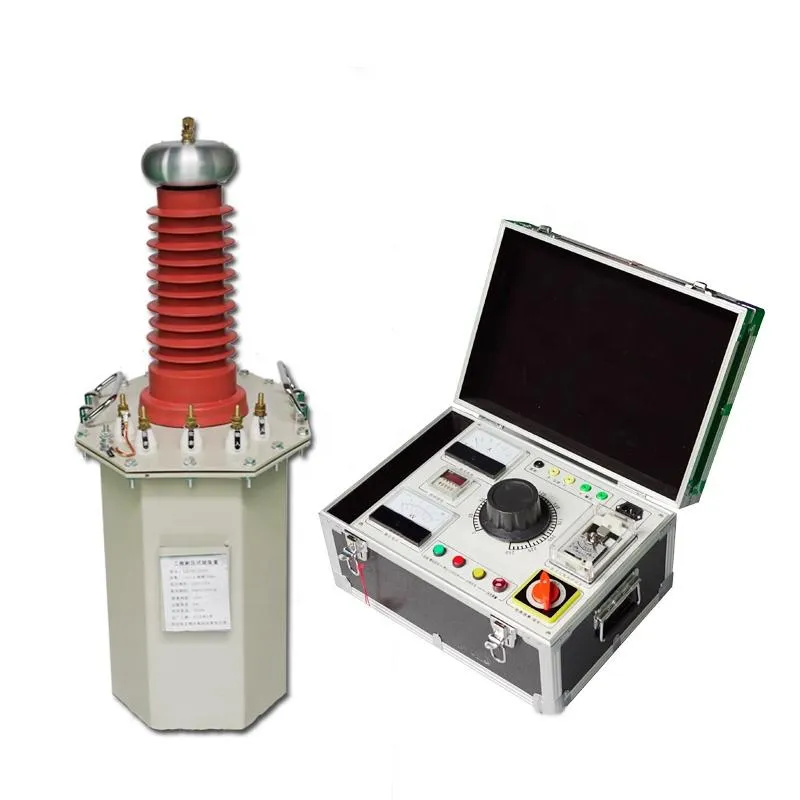

Système d'essai de haute tension du transformateur HV pour les essais électriques

XHYBAppareil d'essai à haute tension de fréquence de puissance

Utiliser l'alimentation industrielle à fréquence 220V (380V pour les 10 KVA et plus) pour se connecter à la boîte de commande (c'est un équipement de support pour le transformateur d'essai,Veuillez consulter le manuel d'utilisation de la boîte de commande (ensemble) pour obtenir des informations détaillées), et régler la tension de 0-220V/380V à travers le régulateur de tension automatique pour l'entrer dans l'enroulement principal du transformateur d'essai.l'enroulement secondaire (haute tension) obtient le même multiple de l'amplitude de tension selon le rapport entre le nombre de tours et l'enroulement primaire - haute tension de fréquence industrielleCette haute tension de fréquence industrielle peut être rectifiée par une pile de silicium haute tension et filtrée par des condensateurs pour obtenir une haute tension CC.où l'amplitude est la racine carrée de 2 fois la valeur effective de la haute tension de fréquence industrielle.

Cette série de produits est divisée en trois catégories: type CA, type à double usage CA/CC, et la connexion avec le robinet de 200 V peut être connectée dans un transformateur d'essai excité en série.

Principales spécifications:

1. Capacité nominale standard: 1 kVA à 1000 kVA
2. Voltage d'entrée du transformateur: 0.2, 0.4, 3, 6, 10kV; tension de sortie CA: 1kV à 1000kV
3. La tension d'entrée de la boîte de commande est de 220/380 V AC; la tension de sortie est de 0-250/400 V AC.
4. Perte sans charge: ≤15% Perte de charge ≤15% Perte totale ≤10%
5. Mode d'affichage: niveau numérique ou de type pointeur 0,5/1,0/1,5/2,5
6. Plage de chronométrage: 0-9999s
7. Protection contre les surtensions: réglable en continu, réglage manuel (peut également être réalisé selon les exigences particulières de l'utilisateur)

Principales caractéristiques

☆Série XHY immergée dans l'huile, série XHG à sec, série XHQ gonflable.
☆Il a les fonctions de sur-courant, de démarrage à zéro, etc., qui peuvent afficher des valeurs telles que la tension et le courant.
☆Equipé d'un relais de surcourant, réglage électrique/manuel de la tension de sortie (selon les exigences)

Paramètres techniques:

Capacité (KVA)	Le système de sortie de haute tension (KV)		Courant de haute tension ((mA)		Entrée basse tension		Ratio de transformation	Augmentez la température 30 minutes
	AC	DC	AC	DC	Voltage V	CourantA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Des photos détaillées

Si vous avez besoin de personnalisation, veuillez me contacter
