Démagnétiseur de transformateur| XHXC110
Le démagnétiseur de transformateur XHXC110 est un appareil dédié à l'élimination des risques de magnétisme résiduel après les tests de résistance CC des transformateurs de puissance de grande taille et des transformateurs de mesure. En raison de l'hystérésis inhérente des matériaux ferromagnétiques, un magnétisme résiduel subsiste dans le noyau de fer après les mesures de rapport de tension et de résistance CC. Lorsque le transformateur est mis sous tension, ce magnétisme résiduel provoque une saturation du noyau sur un demi-cycle, générant un grand nombre d'harmoniques dans le courant d'excitation. Cela augmente non seulement la consommation de puissance réactive, mais peut également entraîner un fonctionnement erroné des dispositifs de protection par relais et des pertes économiques. Le XHXC110 élimine le magnétisme résiduel de manière sûre et efficace avant la mise sous tension du transformateur, protégeant le transformateur de l'impact du courant d'appel de magnétisation et assurant une mise en service et un fonctionnement sûrs.
Applications et public cible :Conçu pour les fabricants de transformateurs effectuant la démagnétisation avant livraison et l'acceptation en usine, les équipes de test préventif des centrales électriques et des services publics préparant les transformateurs pour une mise sous tension en toute sécurité, les équipes de mise en service et d'acceptation de nouveaux postes électriques, les instituts de test haute tension et les fournisseurs de services de test de résistance CC, ainsi que les fabricants et les ateliers de maintenance de transformateurs de mesure qui doivent éliminer le magnétisme résiduel avant la mise sous tension.
Spécifications clés
| Paramètre |
Spécification |
| Courant de démagnétisation |
10A, 5A, 1A, 500mA, 200mA (personnalisable) |
| Mode de démagnétisation |
Manuel, Automatique |
| Temps de démagnétisation |
Manuel 3 min par cycle ; Automatique 9 min par cycle |
| Effet de démagnétisation |
Supérieur à 90 % par cycle |
| Progression de la démagnétisation |
0 à 100 % affiché en temps réel |
| Alimentation de travail |
AC220V±10% |
| Fréquence d'alimentation |
50Hz±1Hz |
| Température de fonctionnement |
-25°C à 50°C |
| Humidité de fonctionnement |
≤90% |
| Poids |
5kg (hors câbles de test) |
| Plage d'application |
Transformateurs de puissance de grande taille et transformateurs de mesure de 35kV et plus, en particulier les transformateurs de grande capacité de 330kV et plus |
Fonctionnalités avancées
Adopte une technologie brevetée du principe d'atténuation par conversion de fréquence CC
Les transformateurs triphasés n'ont besoin que de la démagnétisation de la phase B pour atteindre l'objectif
Jugement automatique de courant stable avec acquisition et traitement de données AD 16 bits
Modes de démagnétisation automatique et manuelle intelligents
Vitesse de démagnétisation rapide : temps unique amélioré de 30 minutes à moins de 4 minutes
Effet de démagnétisation évident : temps unique amélioré de 80 % à plus de 90 %
Peut utiliser directement les câbles de courant du test de résistance CC, pratique pour l'appariement avec le testeur de résistance CC
Interface chinoise claire avec affichage en temps réel de la progression de la démagnétisation
Convient aux transformateurs de puissance de grande taille et transformateurs de mesure de 35kV et plus avant la mise sous tension, en particulier les transformateurs de grande capacité de 330kV et plus
Petite taille et poids léger, très adapté à une utilisation sur le terrain
Cet instrument fournit aux ingénieurs de test de transformateurs une solution fiable et efficace pour l'élimination du magnétisme résiduel, aidant les fabricants, les services publics et les équipes de mise en service à prévenir les dommages dus au courant d'appel, les dysfonctionnements de protection par relais et la pollution de la qualité de l'énergie avant la mise sous tension du transformateur.
FAQ
Q1 : À qui s'adresse ce démagnétiseur de transformateur ?
Il est conçu pour les fabricants de transformateurs effectuant la démagnétisation avant livraison et l'acceptation en usine, les équipes de test préventif des centrales électriques et des services publics préparant les transformateurs pour une mise sous tension en toute sécurité, les équipes de mise en service et d'acceptation de nouveaux postes électriques, les instituts de test haute tension et les fournisseurs de services de test de résistance CC, ainsi que les fabricants et les ateliers de maintenance de transformateurs de mesure qui doivent éliminer le magnétisme résiduel avant la mise sous tension.
Q2 : Pourquoi la démagnétisation est-elle nécessaire avant la mise sous tension du transformateur ?
Le magnétisme résiduel dans le noyau du transformateur provoque une saturation sur un demi-cycle lors de la mise sous tension du transformateur, produisant un courant d'appel et des harmoniques importants. Cela peut entraîner un fonctionnement erroné de la protection par relais, des échecs de mise sous tension fréquents, un déclenchement par courant d'appel sympathique de transformateurs voisins, des pannes de courant de grande ampleur, des dommages aux transformateurs et aux disjoncteurs dus à des forces électrodynamiques excessives, une précision réduite des mesures de TC, une pollution de la qualité de l'énergie et des fluctuations de tension. La démagnétisation avant la mise sous tension élimine ces risques et assure un fonctionnement sûr du transformateur.
Q3 : Comment le XHXC110 élimine-t-il le magnétisme résiduel ?
Le XHXC110 adopte le principe d'atténuation par conversion de fréquence CC. Il utilise la méthode de démagnétisation CC avec une amplitude de courant décroissante périodiquement et une polarité de courant changeant périodiquement. En réduisant progressivement la boucle d'hystérésis et en annulant les pôles magnétiques les uns contre les autres, le magnétisme résiduel est éliminé. En mode automatique, l'instrument effectue la démagnétisation dans la séquence 10A, 5A, 1A, 500mA et 200mA jusqu'à ce que la progression atteigne 100 %, puis se décharge automatiquement.
Q4 : Quelles sont les spécifications et performances clés ?
Le courant de démagnétisation dispose de cinq niveaux : 10A, 5A, 1A, 500mA et 200mA, qui sont personnalisables. Le mode manuel prend environ 3 minutes par cycle et le mode automatique environ 9 minutes par cycle, avec un effet de démagnétisation supérieur à 90 % par cycle. L'instrument fonctionne avec une alimentation AC220V plus ou moins 10 % à 50Hz plus ou moins 1Hz, fonctionne à des températures de -25 degrés Celsius à 50 degrés Celsius avec une humidité ne dépassant pas 90 %, et pèse seulement 5 kg sans les câbles de test.
Q5 : Le XHXC110 est-il pratique pour une utilisation sur le terrain ?

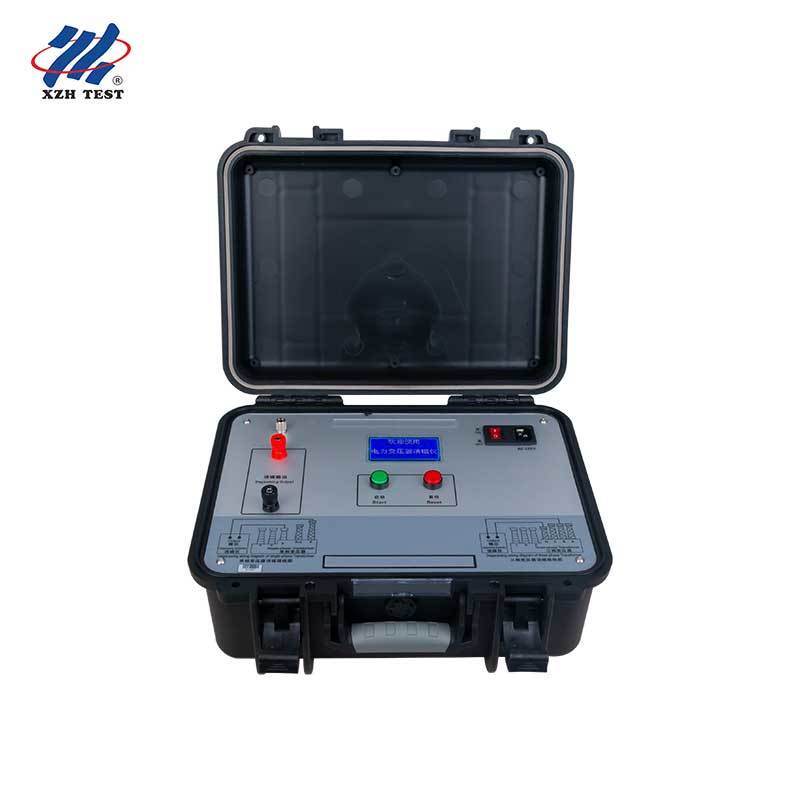

Oui. L'instrument est doté d'une conception à deux touches : la touche rouge pour la sélection et la réinitialisation, et la touche verte pour la confirmation et le démarrage. Il dispose d'une interface chinoise claire avec affichage en temps réel du mode de démagnétisation, de la valeur du courant et de la progression, et peut utiliser directement les câbles de courant d'un testeur de résistance CC. Sa petite taille et son poids léger de 5 kg le rendent très adapté à une utilisation sur site dans les postes électriques, les centrales électriques et les sites de fabrication.
