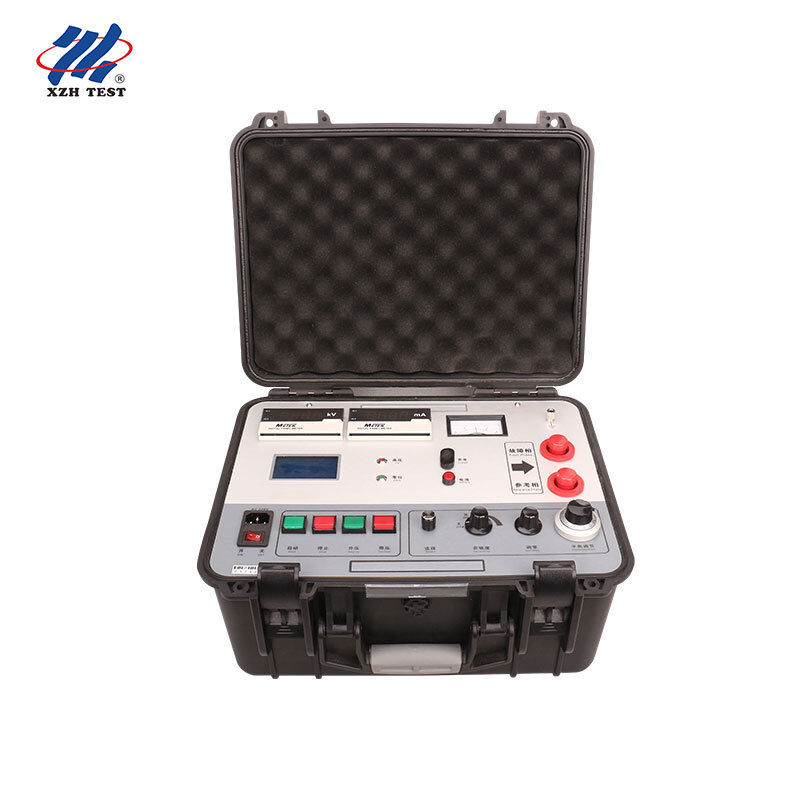

Pré-localisateur de défaut de la gaine du câble du pont Murray XHHG521A 7500V de haute précision Aucune zone aveugle pour les tests de câbles courts

Les localisateurs de défauts de câbles à domaine temporel (TDR) fonctionnent en transmettant une impulsion sur le câble et en mesurant le temps nécessaire pour qu'un reflet revienne du point de défaut.Cette méthode fonctionne bien pour les défauts de milieu de la portée, mais a une limitation inhérente: l'impulsion transmise doit se déplacer physiquement jusqu'à la faille et en arrière avant qu'une mesure puisse être effectuée.ou sur un câble court de seulement quelques dizaines de mètres, l'impulsion de retour arrive avant que le récepteur du TDR n'ait récupéré de la transmission initiale créant une zone morte de mesure connue sous le nom dezone aveugle.

Le XHHG521A élimine cette limitation.Basé sur le principe du pont de Murray, un pont de résistance de précision fonctionnant à un potentiel élevé mesure la résistance aux pannes proportionnellement à une référence connue.Il n'y a pas de longueur minimale du câble, pas de zone aveugle, et pas d'ambiguïté près des terminaisons du câble.

1. Configuration du pont:Le XHHG521A forme un pont équilibré de Wheatstone avec deux bras, dont l'un contient le câble soumis à l'essai (phase défectueuse plus chemin de retour) et l'autre contient un potentiomètre calibré de précision.Le pont est alimenté à un potentiel élevé (jusqu'à 7500V) pour décomposer les défauts de haute résistance en états de conduction mesurables
2. Ajustement du solde:L'opérateur ajuste le courant de sortie (recommandé 5 ¢ 40 mA) pour une sensibilité optimale du galvanomètre, puis modifie le potentiomètre jusqu'à ce que le galvanomètre indique que le pont est équilibré.En équilibre, le rapport de résistance du côté du potentiomètre est égal au rapport de résistance de la section de câble défectueuse au chemin de retour
3. Calcul automatique:Une fois équilibré, le microcontrôleur convertit le rapport potentiomètre en distance de défaut en utilisant la longueur de câble pré-entré.aucune interprétation de la forme d'onde
4. Pourquoi 7500V compte:Les défauts de gaine sur les câbles enfouis se présentent souvent sous forme de voies de fuite à haute résistance de 10 kΩ à plusieurs MΩ.La tension à vide de 7500 V est suffisante pour décomposer ces résistances en une conduction stable au courant d'équilibre de 5 à 40 mA, permettant un équilibre de pont précis même sur les défauts qui apparaissent en circuit ouvert à un ohmmètre basse tension
5. Mesure à quatre bornes:Le XHHG521A utilise la topologie de mesure Kelvin (quatre fils) à travers son câble à haute tension à deux cœurs. Les voies de détection de tension et de transport de courant sont séparées à l'instrument.élimination de la résistance au plomb qui introduirait autrement des erreurs systématiques dans un pont à deux fils classique

• Panneau de commande à faible potentiel:Toutes les commandes de l'opérateur, les affichages et l'interface du potentiomètre sont maintenus au potentiel au sol.La source de haute tension et le circuit de pontage sont situés dans un compartiment isolé séparé. L'opérateur ne touche jamais de surface à potentiel élevé.
• Protection en position zéro:La tension élevée ne peut pas être alimentée à moins que le régulateur de tension ne soit à son réglage minimum
• Casse de protection intégrée:La source de haute tension et le pont sont logés dans un seul boîtier de protection portable conçu pour le transport sur le terrain.
• Sortie réglable:La tension est réglée par un régulateur électrique à bouton avec transformateur de type R, réglage en douceur et sans pas de zéro à 7500 V. Lorsque la mesure de l'équilibre est terminée,Réduire la tension à zéro et débrancher en toute sécurité

1. Isolez et vérifiez:Déconnectez le câble de tous les équipements aux deux extrémités. Vérifiez la phase défectueuse à l'aide d'un testeur de résistance à l'isolation
2. Connectez la passerelle.Connectez le câble HV à deux noyaux du XHHG521A: un noyau au conducteur défectueux, l'autre au chemin de retour (phase saine ou blindage du câble).
3. Entrez la longueur du câble:Entrez la longueur totale du câble en mètres à l'aide des commandes du panneau avant.
4. Donner de l' énergie et de l' équilibre:Augmenter la tension jusqu'à ce que la défaillance conduise à un courant stable (recommandé 5 ‰ 40 mA).Ajustez le potentiomètre jusqu'à ce que le galvanomètre nuls l'instrument calcule automatiquement et affiche la distance de défaut
5. Décharger et vérifier:Réduire la tension à zéro, déconnecter et enregistrer le résultat. Pour les mesures critiques, vérifier de l'extrémité opposée du câble les deux lectures de distance devraient être la somme de la longueur totale du câble
