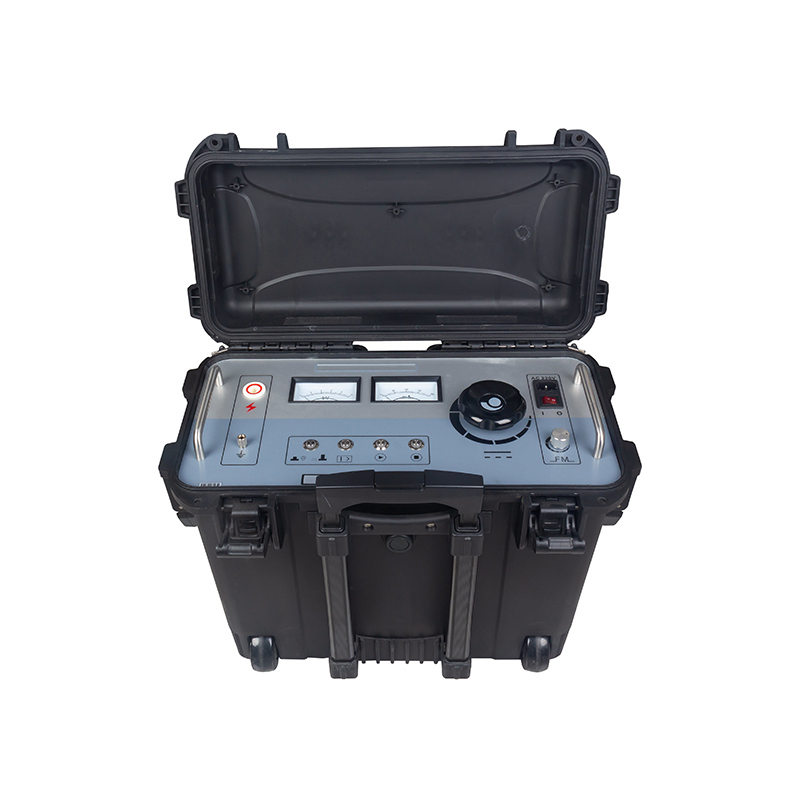

Localisateur de défaut de gaine de câble de 500 kV

Avec le déploiement complet de la transformation du réseau urbain, de nombreux bureaux d'approvisionnement en énergie, des entreprises de construction et même des bureaux d'études ont rencontré pour la première fois des câbles XLPE de 110 kV. En raison des contraintes de temps et de l'expérience insuffisante, de nombreux câbles n'ont pas réussi le test de tenue en tension (10 kV/1 min). Actuellement, la plupart des gaines extérieures sont fabriquées en matériau de gaine HDPE, qui a réussi le test de tenue en tension DC 25 kV/5 min en usine, et le courant de fuite est aussi faible que quelques dizaines de μA. Par conséquent, la plupart des défauts après la pose sont causés par des dommages par force externe pendant la pose, y compris le remblai et le recouvrement. Les défauts après l'exploitation comprennent généralement les morsures de termites ; l'eau dans le boîtier de mise à la terre ; la détérioration du défaut d'origine ; la pénétration d'humidité de la partie bifurquée du fil de mise à la terre réduit la résistance d'isolement, etc., parfois parce que le câble est enterré trop profondément ou que les conditions environnantes sont compliquées, il est donc très difficile de localiser, et certains défauts ne peuvent pas être résolus après de nombreuses années, laissant des dangers cachés pour l'exploitation.

La tension de sortie du détecteur de défaut de gaine extérieure de câble haute tension est de 10 kV et inférieure, ce qui répond pleinement à la norme nationale chinoise GB50150-2006 concernant les réglementations de test de tenue en tension de la gaine extérieure des câbles, y compris la remise de la gaine extérieure des câbles Nous testons et test préventif adapté aux systèmes d'interconnexion croisée et la localisation des défauts de la gaine extérieure du câble. Trouvez rapidement et avec précision les dangers cachés de défauts de mise à la terre de gaine extérieure de câbles haute tension et ultra-haute tension monoconducteurs et tripolaires de 10 kV à 500 kV et des courants de fuite importants. En même temps, il peut effectuer 5 kV-10 kV sur les gaines extérieures de câbles en polyéthylène haute densité et en chlorure de polyvinyle, 1 Le test de tenue en tension DC d'une minute est un instrument spécial nécessaire pour la maintenance des équipements de câbles des unités d'exploitation de câbles haute tension et ultra-haute tension monoconducteurs et tripolaires de 10 kV à 500 kV, des entreprises d'ingénierie de câbles ultra-haute tension et de diverses entreprises d'ingénierie de transport et de transformation d'énergie. Principales caractéristiques 1 avec fonction de protection automatique contre les surintensités, les surtensions et la surchauffe ; 2 Il est plus sûr et plus fiable avec une protection de démarrage zéro ; 3 Conception de décharge automatique unique, tant que la sortie haute tension est coupée, la haute tension elle-même sera nulle ;

4 avec affichage de l'ampèremètre et du voltmètre à double pointeur, intuitif et clair ;

5. Commutation à une touche entre le mode de positionnement et le mode de tenue en tension, ce qui est pratique et rapide ;
6 Il n'y a pas d'angle mort dans la plage de test ;
7. La sensibilité du récepteur est réglable, ce qui est plus pratique pour le positionnement ;
8 Fonction de commutateur de protection contre les surintensités, le mode de tenue en tension et le mode de positionnement sont pratiques à utiliser
Données techniques
1 Tension d'entrée : 220 V (±10 %), 50 Hz (±2 Hz) ;
2 Tension de sortie : 0 ~ 10 kV (onde carrée) réglable ;
3 Courant de sortie : 0～200 mA ;

4 Capacité de sortie : 2 kVA ;

5 Réglage de la fréquence : Min : 0,2 Hz, Max : 5 Hz (plage réglable).

Composition de l'instrument

1 Localisateur de défaut de gaine extérieure de câble : une unité pour la localisation des défauts ou le test de tenue en tension ;

2 Ligne de connexion haute tension : connectez l'extrémité de sortie haute tension de l'hôte et le cœur du câble en test ;

3 Cordon d'alimentation : le cordon d'alimentation de fonctionnement de l'instrument ;

4 Récepteur : l'unité qui reçoit le signal lorsque le défaut est localisé ;

5 fusible : un fusible de 8 A est utilisé, fusible de secours du système d'alimentation AC220V ;

6 Fil de terre : fil de terre de l'instrument ;

7 Pince de récepteur : pince de récepteur ;

8 Un sous-rack : utilisé dans la méthode de tension par paliers.

Introduction de l'interface de fonctionnement

①

Sortie haute tension : borne de sortie haute tension CC dédiée ;

②

Voltmètre : voltmètre indiquant la tension de sortie haute tension en kV ;

③ Ampèremètre : ampèremètre indiquant le courant de sortie en mA ;
④ Prise de fusible : l'endroit où le fusible du système d'alimentation 220VAC est installé ;
⑤ Prise d'alimentation : alimentation de fonctionnement de l'instrument, port de connexion 220VAC ;
⑥ Interrupteur d'alimentation : "engrenage I" utilise une alimentation AC220V pour alimenter le système ; "engrenage 0" s'arrête ;
⑦ Réglage de la fréquence en mode de positionnement : ajustez la fréquence d'impulsion de sortie en mode de positionnement ;
⑧ Réglage de la tension : Après avoir démarré l'appareil, vous devez d'abord tourner le bouton dans le sens inverse des aiguilles d'une montre jusqu'au bout. Lorsque le voyant du bouton de démarrage haute tension est allumé, appuyez sur le bouton de démarrage, puis réglez dans le sens des aiguilles d'une montre pour augmenter la haute tension de sortie de petite à grande, et réglez dans le sens inverse des aiguilles d'une montre pour diminuer la haute tension de sortie de grande à petite ;
⑨ Bouton d'arrêt haute tension : Lorsque le test est terminé ou qu'il y a une anomalie, appuyez sur ce bouton pour couper la sortie haute tension, le voyant haute tension sera éteint, le voyant du bouton d'arrêt sera allumé pour indiquer qu'il y a une sortie haute tension, et s'il est éteint, cela signifie qu'il n'y a pas de sortie haute tension ;
⑩ Bouton de démarrage haute tension : Lorsque le voyant du bouton de démarrage est allumé, cela signifie que la sortie de tension est en position zéro. Lorsque le bouton de démarrage est allumé, le bouton de démarrage est valide. Si le voyant du bouton de démarrage ne s'allume pas après avoir allumé l'interrupteur d'alimentation, réglez le bouton de réglage de la tension dans le sens inverse des aiguilles d'une montre jusqu'à ce que le voyant s'allume. Lorsque le voyant est allumé, appuyez sur cette touche pour démarrer l'appareil et générer une sortie haute tension ;
⑪ Interrupteur de protection contre les surintensités : Lorsque le voyant bleu est allumé, la protection contre les surintensités est activée, et lorsque le voyant bleu est éteint, la protection contre les surintensités est désactivée.
⑫ Bouton de commutation de fonction de positionnement/tenue en tension : lorsque le voyant rouge est allumé, il s'agit de la fonction de tenue en tension, et lorsque le voyant vert est allumé, il s'agit de la fonction de positionnement ;
⑬ Colonne de mise à la terre : point de mise à la terre de l'instrument, protection de sécurité ;
1. Micro-ampèremètre : indique l'amplitude et la direction du signal2. Signal : L'interface d'entrée du signal est utilisée pour connecter le cadre A ou la pince de réception ;
3. Réglage zéro : la base de référence du signal de réglage en mode "Ⅰ" ; il ne fonctionne pas en mode "Ⅱ" ;4. Réglage : ajustez l'amplitude du signal d'entrée ;

5. Commutateur de vitesse : la vitesse "0" signifie l'état d'arrêt ;

"Ⅰ" le fichier peut être utilisé en mode de test de tension par paliers et en mode de test de pince de réception ;

Il convient à l'environnement de test avec un signal d'entrée faible (avec circuit d'amplification à l'intérieur) ;

“Ⅱ” la vitesse ne peut être utilisée qu'en mode de test de tension par paliers ;

Il convient à l'environnement de test avec un signal d'entrée fort (pas de circuit d'amplification à l'intérieur) ;

Test sur site
