Testeur de défaut de gaine extérieure de câble d'alimentation 7500V méthode pont HV

Introduction au projet
Le testeur de défaut de la gaine extérieure du câbleLe numéro de série XHHG521is designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

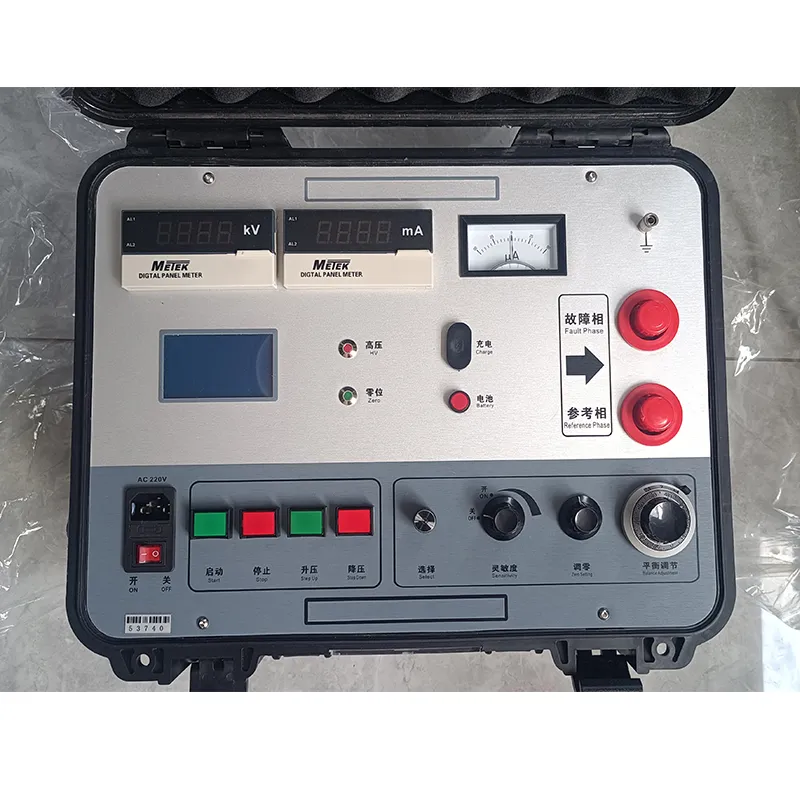

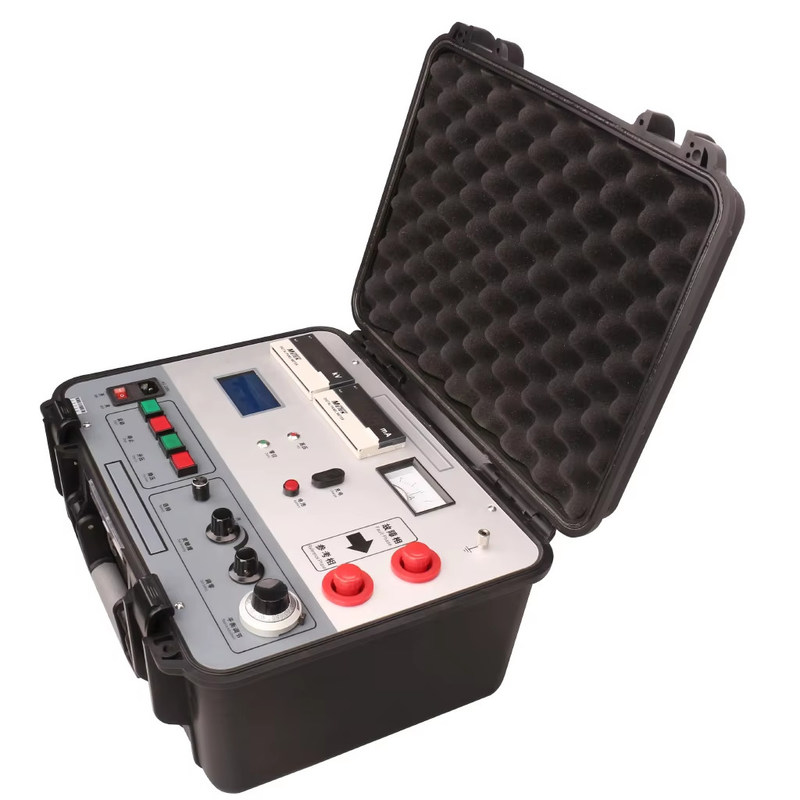

L'équipement utilise un régulateur de tension électrique et un transformateur de type R pour former une source de courant constant à haute tension, et l'opération du bouton peut augmenter ou diminuer la tension.La tension de non-charge est de 7500 V., le courant de court-circuit est de 100 mA, et un amplificateur de haute sensibilité et un galvanomètre sont utilisés pour indiquer l'équilibre.et l'ensemble est placé à un potentiel élevé. Le câble de mesure est un câble en caoutchouc haute tension à deux cœurs spécialement conçu. La méthode de mesure de résistance à quatre bornes est utilisée pour éviter les erreurs causées par la résistance au plomb.Tout le panneau est à faible potentiel.La source de haute tension et le pont sont intégrés dans une boîte de protection portable.l'appareil a une tension élevée, légère, facile à utiliser et sûre.

Les ponts à haute tension sont particulièrement adaptés aux

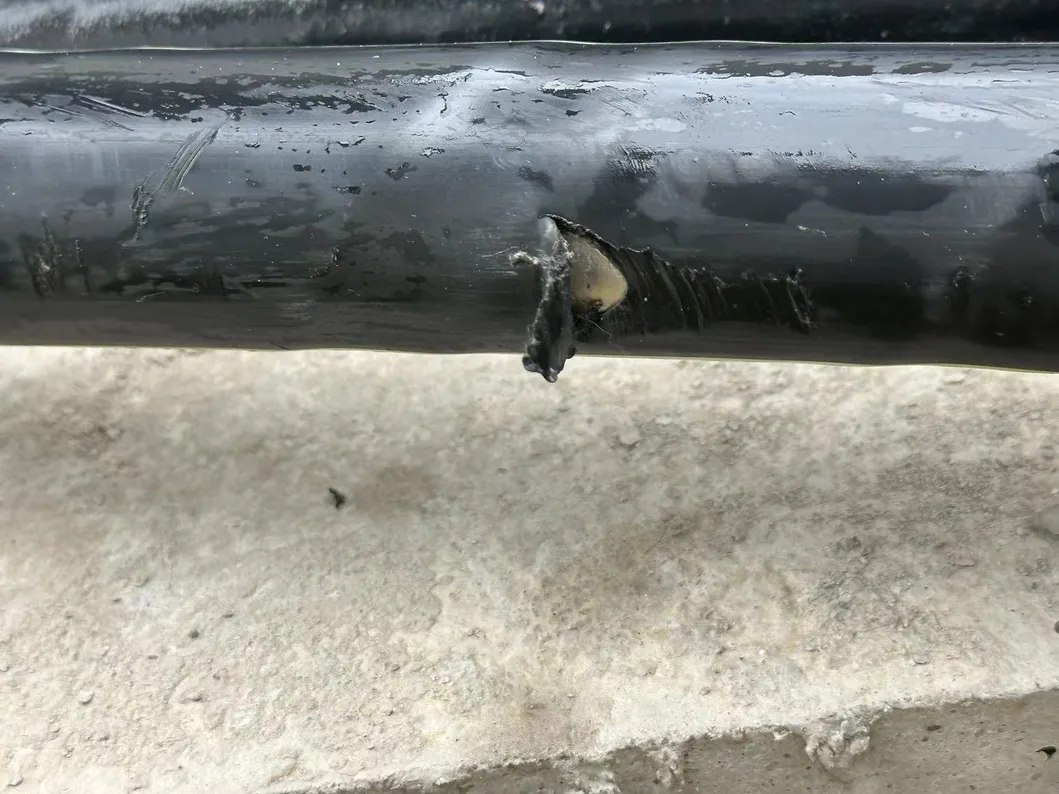

1. le point de rupture à haute résistance du câble après pose, en particulier le point de rupture linéaire à haute résistance qui est difficile à brûler en faible résistance,comme la rupture linéaire à haute résistance du joint intermédiaire du câble.
2Après la panne, la source de courant constant peut maintenir l'arc, un courant stable circule à travers le pont et le pont a une sensibilité suffisante.
3. Les défauts qui ne se sont pas encore décomposés mais qui présentent une faible résistance, comme les défauts d'isolation trouvés avec un mégoohmmètre qui présentent une faible résistance du câble mais qui ne se décomposent pas sous la tension de fonctionnement.
