Identificateur de câble XHSB505B

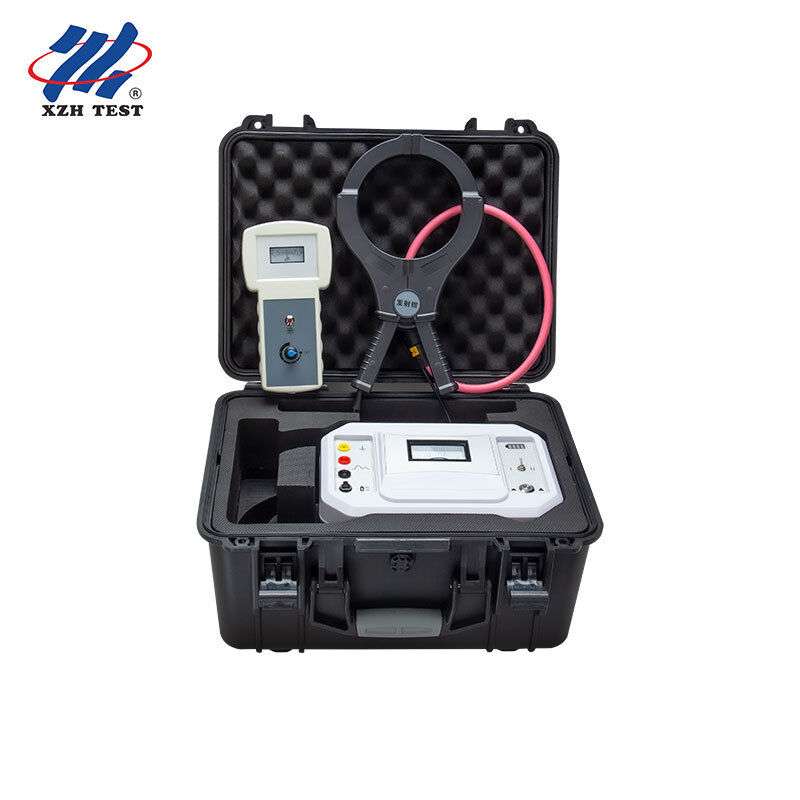

L'identificateur de câble est spécialement conçu pour les ingénieurs de câbles d'alimentation et les travailleurs de l'industrie de l'énergie électrique afin de résoudre les problèmes d'identification de câbles. Son principe de fonctionnement est que l'émetteur émet des signaux d'impulsion réguliers appliqués au câble à identifier, générant des signaux induits cohérents avec le signal transmis le long du câble. La pince de réception et le récepteur convertissent, détectent et identifient le signal, et en observant l'amplitude, le nombre d'impulsions et la polarité affichés sur le récepteur, le câble cible peut être identifié parmi plusieurs câbles dans la tranchée. Ce produit dispose à la fois de fonctions d'identification de câble sous tension et de câble hors tension, répondant aux besoins multiples d'identification de câbles sur les sites de construction d'installations électriques. Il se compose d'un émetteur, d'une pince d'émission, d'un récepteur et d'une pince de réception flexible.
Applications et public cible :Conçu pour les ingénieurs de câbles d'alimentation et les travailleurs de l'industrie de l'énergie électrique qui ont besoin d'identifier des câbles cibles dans des tranchées, des conduits et des chemins de câbles multiples lors de travaux de construction, de maintenance et de réparation d'installations électriques, prenant en charge l'identification sous tension et hors tension.
Caractéristiques principales
- Identification de câble sous tension et identification de câble hors tension dans un seul instrument, répondant à de multiples exigences de site.
- L'émetteur émet des signaux d'impulsion de 800 Hz avec des niveaux sélectionnables I (145 V) et II (240 V), et un courant de sortie de 0 à 10 A.
- Batterie lithium-ion rechargeable intégrée de grande capacité (12,6 V 5200 mAh) avec plus de 4 heures de travail continu, protection contre les courts-circuits, protection contre la surchauffe et indication du niveau de batterie.
- Conception de boîtier portable en ABS ; l'aiguille de l'ampèremètre oscille régulièrement et le voyant d'alimentation clignote dynamiquement lors de la transmission des signaux.
- Pince d'émission avec ouverture de mâchoire de 105 mm qui couple les signaux sur le câble cible avec indication de direction ; pince de réception flexible (bobine Rogowski) avec un diamètre intérieur d'environ 200 mm adaptée aux câbles épais ou aux conducteurs irréguliers.
- Récepteur avec écran LCD couleur de 3,2 pouces, microprocesseur haute vitesse et algorithme précis, affichant en temps réel l'amplitude du signal, le nombre d'impulsions, la polarité et le résultat de détection.
- Fonction d'étalonnage du signal : lorsque l'amplitude, le nombre d'impulsions et la polarité correspondent, la barre d'état affiche "Câble cible" ; sinon "Câble non cible".
- Réglage du gain de niveau 1 à 8, mesure sans contact, sûre et rapide.
Spécifications techniques
Émetteur
| Paramètre |
Spécification |
| Fonction |
Émet un signal d'impulsion spécial, indication de l'état de sortie, indication de la batterie, protection contre la surchauffe, protection contre les courts-circuits |
| Alimentation |
Batterie lithium-ion rechargeable de grande capacité 12,6 V 5200 mAh, plus de 4 heures de travail continu |
| Mode de sortie |
Connexion directe pour l'identification hors tension ; couplage de la pince d'émission pour l'identification sous tension |
| Fréquence d'émission |
Signal d'impulsion de 800 Hz |
| Période d'impulsion |
2,75 s par groupe |
| Tension de sortie |
Niveau I : 145 V ; Niveau II : 240 V (±10 %) |
| Courant de sortie |
0 ~ 10 A (moyenne instantanée, ±10 %) |
| Câbles de test |
Câbles à pinces crocodiles rouges et noirs, 1,5 m chacun |
| Taille de la pince d'émission |
320 × 180 × 35 mm, mâchoire φ105 mm, câble 3 m |
| Taille de l'émetteur |
268 × 193 × 100 mm |
| Température de fonctionnement |
-20 °C ~ 55 °C |
| Condition de stockage |
-20 °C ~ 40 °C, ≤95 % HR, sans condensation |
| Chargeur |
Chargeur CC 12,6 V 1 A |
Récepteur
| Paramètre |
Spécification |
| Fonction |
Identification de câble sous tension, identification de câble hors tension |
| Alimentation |
Batterie lithium-ion rechargeable 7,4 V 2200 mAh, 5 heures de travail continu |
| Affichage |
Écran LCD couleur de 3,2 pouces |
| Étalonnage du signal |
Étalonne le signal transmis ; gain verrouillé après étalonnage, ré-étalonner pour différents câbles |
| Reconnaissance de direction |
La pince d'émission, la pince de réception et le signal chargé doivent être dans la même direction |
| Résultat d'identification |
L'amplitude, le nombre d'impulsions et la polarité affichent tous "√" et la barre d'état affiche "Câble cible" |
| Plage de détection |
Hors tension : 0 Ω ~ 2,5 kΩ ; Sous tension : 0 Ω ~ 20 Ω |
| Réglage du gain |
Réglable sur 1 à 8 niveaux |
| Pince de réception flexible |
Bobine Rogowski, câble d'environ 2 m, diamètre intérieur d'environ 200 mm |
| Taille du récepteur |
240 × 100 × 36 mm |
| Température de fonctionnement |
-20 °C ~ 55 °C, en dessous de 80 % HR |
| Chargeur |
Chargeur 8,4 V 1 A |
FAQ
Q1 : À qui est destiné cet identificateur de câble ?
Il est conçu pour les ingénieurs de câbles d'alimentation et les travailleurs de l'industrie de l'énergie électrique qui ont besoin d'identifier des câbles cibles dans des tranchées, des conduits et des chemins de câbles multiples lors de travaux de construction, de maintenance et de réparation d'installations électriques.
Q2 : Peut-il identifier les câbles sous tension et hors tension ?
Oui. Il prend en charge l'identification de câble sous tension (câbles blindés à trois conducteurs via couplage de pince d'émission) et l'identification de câble hors tension (connexion directe), répondant à de multiples exigences de site.
Q3 : Quelles sont les principales spécifications de sortie de l'émetteur ?
L'émetteur émet des signaux d'impulsion de 800 Hz avec des niveaux sélectionnables I (145 V) et II (240 V), un courant de sortie de 0 à 10 A, alimenté par une batterie rechargeable de 12,6 V 5200 mAh pour plus de 4 heures de travail continu.
Q4 : Comment confirme-t-il le câble cible ?
Lorsque l'amplitude, le nombre d'impulsions et la polarité correspondent au signal étalonné, le récepteur affiche "√" pour les trois et affiche "Câble cible" sur la barre d'état ; les câbles non cibles affichent "×" et "Câble non cible".
Q5 : Qu'est-ce qui différencie cet identificateur de câble d'un testeur de câble conventionnel ?
Il combine une pince de réception flexible (bobine Rogowski, diamètre intérieur d'environ 200 mm) pour les câbles épais ou irréguliers, une méthode de détection de direction d'impulsion de 800 Hz, un réglage du gain de 1 à 8 niveaux et une conception de boîtier portable en ABS avec protection contre les courts-circuits et la surchauffe.
