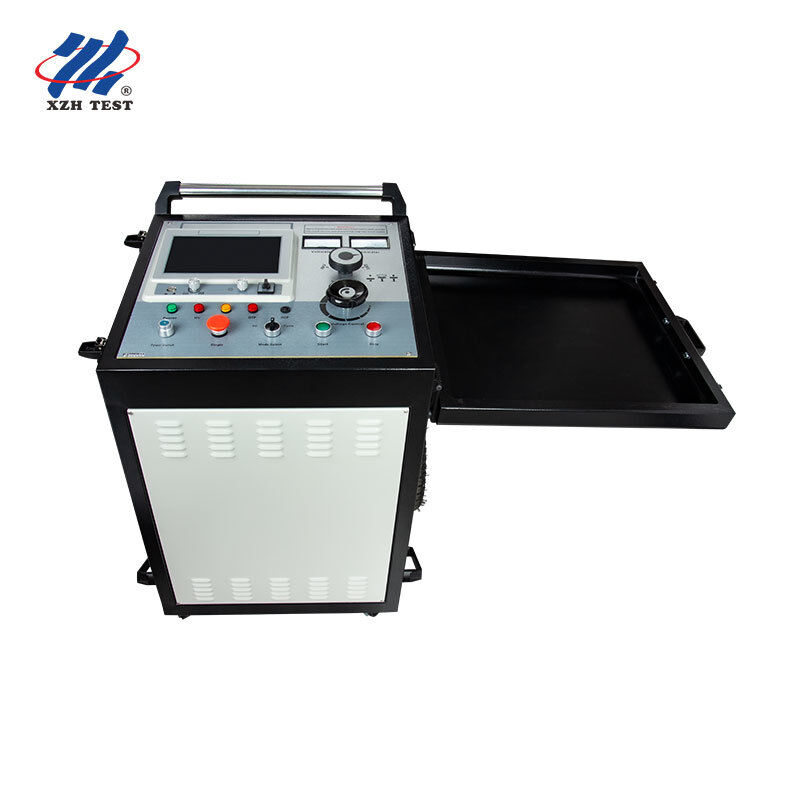

Système intégré de localisation de défaut de câble 32kV 2048J Tester TDR pour détection de câble 35kV

Réseaux de distribution urbains

Flux de travail complet de localisation des défauts pour les câbles souterrains de 35 kV et plus:diagnostic de défaut par mégohmmètre intégré → pré-localisation avec TDR multi-impulsion → repérage précis avec synchronisation acoustique-magnétiqueTout cela à partir d'un système de tramway.

Fabrication industrielle et sous-stations

DC résister aux tests de tension des transformateurs, des interrupteurs et des câbles pendant la mise en service, ainsi qu'à une réponse rapide aux pannes lorsque les alimentateurs critiques de production tombent en panne.La conception du chariot permet un déplacement rapide entre les salles de commutation.

Systèmes ferroviaires et de métro

L'emplacement défectueux des câbles de signalisation et de traction le long des couloirs ferroviaires.pendant que le testeur TDR alimenté par batterie fonctionne lorsque le courant alternatif n'est pas disponible.

Fournisseurs de services de test tiers

Le système tout-en-un couvre 90% des appels de service sur le terrain, une impulsion basse tension pour des vérifications rapides, une impulsion multi-temps 8 pour des défauts complexes à haute résistance et un stockage complet des formes d'onde pour les rapports des clients..

Q: Qu'est-ce qui différencie le XHHV535-4TSB d'un générateur de surtension HV autonome?

Le 4TSB est un système complet de localisation de défauts de câble combinant un testeur TDR à écran tactile de 10,1 pouces avec technologie multi-impulsions et un générateur d'impulsions HV de 32 kV/2048J sur un seul chariot.Contrairement aux générateurs autonomes, il gère l'ensemble du flux de travail “ depuis le diagnostic de défaut (mégoomètre intégré) jusqu'à la pré-localisation (TDR) jusqu'à la localisation précise “ sans avoir besoin d'instruments distincts ou d'accouplements externes.

Q: Quand dois-je utiliser la méthode à impulsions multiples au lieu du flashover standard à haute tension?

La méthode à impulsions multiples 8 fois est recommandée pour les failles à haute résistance et les flashovers où le flashover HV traditionnel produit des formes d'onde complexes d'oscillation cosinus difficiles à interpréter.Multi-impulsion prolonge la durée de l'arc au point de défaillance et capture 8 ensembles de forme d'onde simultanément, fournissant un écho propre ressemblant à un court-circuit pour une mesure de distance sans ambiguïté.

Q: Le testeur TDR peut-il fonctionner indépendamment du générateur HV?

Le testeur de défauts de câble TDR est équipé d'une batterie au lithium de 10,4Ah qui permet un fonctionnement autonome de plus de 5 heures, il peut être utilisé indépendamment pour les tests d'impulsions basse tension, la mesure de la longueur du câble,étalonnage de la vitesse d'onde, et les essais de résistance à l'isolation (fonction mégahomètre) sans que le générateur HV soit allumé.

Q: Comment choisir le niveau de tension/condensateur approprié pour mon câble?

Sélectionner en fonction de la tension nominale du câble et du type de défaut: 8kV/64μF pour les câbles basse tension et les défauts de faible résistance nécessitant un courant élevé; 16kV/16μF pour les câbles de moyenne tension et les défauts généraux de fuite;32kV/4μF pour les câbles de 35kV et les défauts de flashover à haute résistance nécessitant une tension de rupture maximaleLa commutation en trois étapes est effectuée par un seul bouton rotatif avant l'allumage.

Q: Quelle est la garantie et le service après-vente?

La garantie standard est de 12 mois à compter de la livraison, couvrant les défauts de fabrication, avec un support technique et des services de maintenance à vie.Nous fournissons un diagnostic à distance.La plupart des demandes de renseignements reçoivent une réponse dans les 24 heures.

Q: Puis-je exporter des formes d'onde de test pour les rapports des clients?

Oui, le testeur TDR stocke des formes d'onde avec des noms en chinois, via une connexion USB et le logiciel fourni, vous pouvez exporter des fichiers de formes d'onde, effectuer des analyses détaillées,générer des rapportsIl est particulièrement utile pour les fournisseurs de services de test qui doivent documenter les résultats pour leurs clients.
