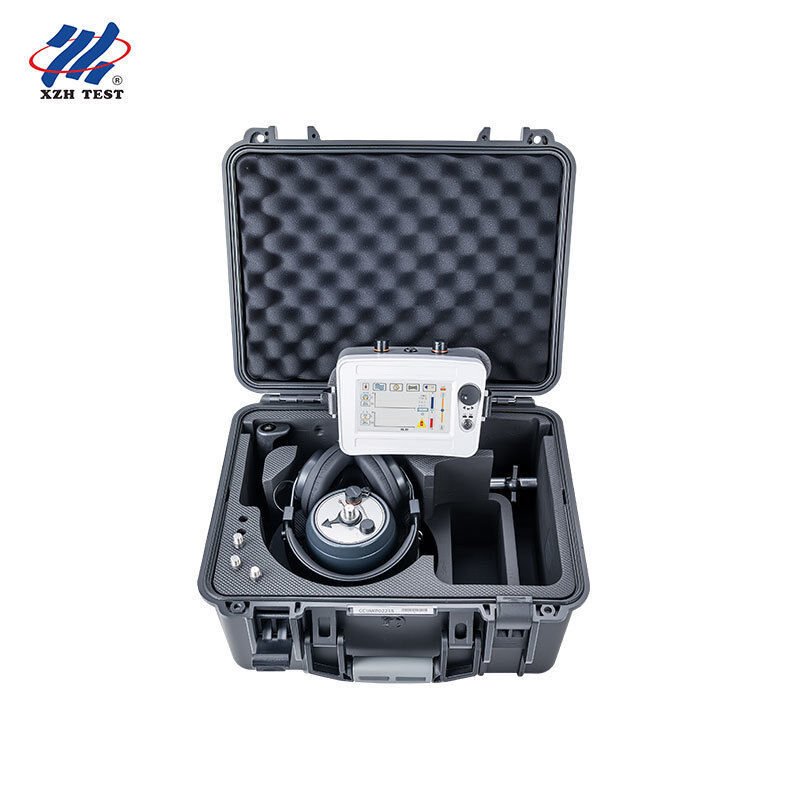

Localisateur acoustique-magnétique de défaut de câble robuste avec réduction du bruit BNR | XHDD503C+
Présentation du produit
Le XHDD503C+ est un localisateur acoustique-magnétique de défaut de câble de qualité professionnelle, conçu pour des opérations sur le terrain exigeantes par tous les temps. S'appuyant sur la plateforme XHDD503C+, la variante Pro met l'accent sur une immunité au bruit supérieure, une autonomie de batterie prolongée et une construction renforcée pour les environnements extérieurs difficiles, y compris les sites miniers, les plateformes offshore et les régions aux climats extrêmes.
Doté d'une réduction avancée du bruit de fond BNR avec suppression du bruit de mise en sourdine, d'un filtrage par superposition d'ordre cinq et de quatre modes de filtrage sélectionnables, le XHDD503C+ excelle dans les environnements à forte interférence où le bruit électrique ambiant, les vibrations du trafic et les machines industrielles compromettraient généralement la précision des mesures. La sonde entièrement numérique avec des capteurs d'isolation physique multicouches garantit des performances constantes conformes à la norme IP65 dans des conditions humides, poussiéreuses et de forte humidité.
Conforme aux normes DL/T 849.2-2019 et GB/T 18268.1, le XHDD503C+ est le choix préféré des équipes de maintenance des services publics, des électriciens miniers, des équipes de signalisation ferroviaire et des ingénieurs de service sur le terrain industriels qui exigent une précision de localisation fiable avec un temps d'arrêt minimal.
Caractéristiques principales
- Réduction avancée du bruit de fond BNR avec suppression du bruit de mise en sourdine pour les environnements à forte interférence
- Positionnement synchrone acoustique-magnétique avec calcul automatique de la différence de temps
- Écran tactile LCD de 1,5 pouce lisible en plein soleil (480x850, 350 nits)
- Quatre modes de filtrage configurables : Passe-tout, Passe-bande, Passe-bas, Passe-haut
- Filtrage par superposition d'ordre cinq pour une clarté de signal maximale sur les sites électriquement bruyants
- Gain/déclenchement automatique et manuel pour les canaux acoustiques et magnétiques
- Indicateur de déviation de trajectoire et système d'alerte d'approche du point de défaut
- Sonde entièrement numérique, très sensible, résistante au bruit avec isolation multicouche IP65
- Autonomie de batterie prolongée avec capacité de charge rapide
- Boîtier renforcé pour le déploiement dans les mines, en mer et dans les climats extrêmes
Spécifications techniques
| Méthode de positionnement |
Synchronisation acoustique-magnétique avec traitement numérique du signal |
| Précision de détection |
Positionnement : ≤ 0,1 m ; Trajectoire : ≤ 0,5 m |
| Plage de détection |
0,00 - 99,99 ms |
| Réduction du bruit |
Réduction du bruit de fond BNR + suppression du bruit de mise en sourdine |
| Modes de filtrage |
Passe-tout (100 Hz-1600 Hz), Passe-bande (200 Hz-600 Hz), Passe-bas (100 Hz-300 Hz), Passe-haut (160 Hz-1600 Hz) |
| Méthode de filtrage |
Filtre de superposition d'ordre cinq |
| Gain de canal |
8 niveaux (sonore et magnétique) ; seuil de déclenchement 0-99 niveaux |
| Sortie sonore |
16 niveaux de gain (0-112 dB), impédance 350Ω |
| Affichage |
Écran tactile LCD de 1,5 pouce, 480x850, 350 nits |
| Indice d'étanchéité |
IP65 (capteurs d'isolation physique multicouches) |
| Alimentation |
Batterie 18650 3,7 V 3200 mAh x4 |
| Autonomie en veille |
> 8 heures (prêt pour le terrain) |
| Température de fonctionnement |
-25°C à 65°C ; HR ≤ 90% |
| Dimensions du boîtier |
428L x 350l x 230H mm |
| Poids total |
7,5 kg |
| Unité principale |
190L x 75l x 135H mm, 0,82 kg |
| Sonde |
200 mm de diamètre x 130H mm, 2,2 kg |
| Conformité |
DL/T 849.2-2019 / GB/T 18268.1 |
Questions fréquemment posées
Q1 : Qu'est-ce qui rend la réduction du bruit BNR essentielle pour les opérations professionnelles sur le terrain ?
La BNR (réduction du bruit de fond) filtre activement les interférences ambiantes persistantes telles que le grondement du trafic, les vibrations des machines industrielles, le bruit du vent et le bourdonnement électrique des lignes électriques voisines. Combinée à la suppression du bruit de mise en sourdine, elle permet au XHDD503C+ d'isoler le "pop" distinct de la décharge de défaut, même dans des environnements où les localisateurs standard ne parviendraient pas à produire des lectures utilisables.
Q2 : Le XHDD503C+ peut-il fonctionner de manière fiable dans les environnements miniers ?
Oui. Le XHDD503C+ est spécifiquement renforcé pour les applications minières. Le boîtier conforme à la norme IP65 protège contre la poussière de charbon, la boue minérale et les projections d'eau. Le câble de sonde renforcé et le boîtier de l'unité principale résistant aux chocs résistent aux vibrations et aux contraintes mécaniques courantes dans les opérations minières à ciel ouvert et souterraines. La plage de température de fonctionnement de -25°C à 65°C couvre la plupart des conditions climatiques minières.
Q3 : Le XHDD503C+ convient-il aux tests de câbles offshore et marins ?
Les capteurs d'isolation physique multicouches et l'indice d'étanchéité IP65 rendent le XHDD503C+ adapté aux plateformes offshore, aux points d'atterrissement de câbles sous-marins de parcs éoliens et aux tests de câbles portuaires. La technologie BNR est particulièrement précieuse dans ces environnements où l'action des vagues, le bruit des générateurs et les vibrations des structures métalliques créent des interférences de fond continues.
Q4 : Quelle est la différence entre le filtrage par superposition d'ordre cinq et le filtrage standard ?
Le filtrage par superposition d'ordre cinq applique cinq étages de filtrage en cascade au signal acoustique, offrant une atténuation beaucoup plus raide que les filtres plus simples d'ordre un ou deux. Cela signifie une séparation plus nette entre le son de décharge cible et le bruit de fond, ce qui se traduit par des mesures de différence de temps plus claires et des calculs de distance de défaut plus fiables dans les environnements industriels électriquement bruyants.
Q5 : Quelle est la quantité minimale de commande et le délai de livraison ?
La quantité minimale de commande est de 1 unité avec une livraison standard en 5 à 8 jours ouvrables. Chaque unité est emballée en toute sécurité dans une caisse en bois. Les commandes en volume peuvent bénéficier d'une planification de production prioritaire et de prix réduits. Contactez le service commercial de XZH TEST pour un devis personnalisé basé sur les exigences de votre projet.
Q6 : Comment fonctionne le système d'alerte d'approche du point de défaut ?
Lorsque l'opérateur déplace la sonde le long du tracé du câble, l'instrument surveille en permanence les valeurs de différence de temps acoustique-magnétique. Lorsque quatre ensembles de données consécutifs enregistrent moins de 30 ms, l'écran indique que la sonde approche du point de défaut. L'indicateur de déviation de trajectoire montre également si la sonde se trouve à gauche ou à droite de la ligne centrale du câble, guidant ainsi un alignement précis.
Q7 : L'instrument peut-il stocker et exporter les données de test ?
Le XHDD503C+ affiche les quatre ensembles de mesures de différence de temps acoustique-magnétique les plus récents directement sur l'écran tactile pour une comparaison en temps réel. Pour des besoins d'enregistrement de données et de génération de rapports étendus, veuillez consulter XZH TEST concernant les accessoires de gestion de données et les options logicielles disponibles compatibles avec la série XHDD503C.
Q8 : Quelle formation ou quel support technique est fourni ?
Des manuels d'utilisation complets en anglais avec des procédures d'exploitation étape par étape sont inclus. Un support technique à distance par e-mail et appel vidéo est disponible pour le dépannage et les conseils opérationnels. La mise en service sur site, la formation en classe et les programmes de démonstration sur le terrain peuvent être organisés pour les commandes groupées ou les accords de partenariat à long terme.
Q9 : Comment l'instrument se comporte-t-il par temps extrêmement froid ou chaud ?
Le XHDD503C+ est conçu pour un fonctionnement continu de -25°C à 65°C avec une humidité relative allant jusqu'à 90 %. La batterie au lithium maintient des caractéristiques de décharge stables sur cette plage. Pour les opérations en dessous de -25°C, un bref réchauffement dans une cabine de véhicule chauffée avant le déploiement est recommandé pour optimiser la réactivité de l'écran tactile et l'efficacité de la batterie.
Q10 : Quelle est la différence entre le XHDD503C+ et le XHDD503C+ ?
Le XHDD503C+ s'appuie sur le XHDD503C+ standard avec une réduction du bruit BNR améliorée, une suppression du bruit de mise en sourdine, un boîtier renforcé pour les environnements extrêmes et un système d'alerte d'approche du point de défaut. Les deux modèles partagent la même technologie de synchronisation acoustique-magnétique de base, une précision de 0,1 m, une classification IP65, des modes de filtrage et des spécifications d'affichage. Choisissez la version Pro pour les sites miniers, offshore et industriels à forte interférence ; choisissez la version standard pour les applications générales de services publics et d'entrepreneurs.
