Localisateur de défauts de câbles acoustico-magnétique numérique|XHDD503C+
Présentation du produit
Le XHDD503C+ est un localisateur de défauts de câbles de précision utilisant la technologie de synchronisation acoustico-magnétique pour une localisation précise des défauts dans la plage de mesure grossière pré-localisée. L'instrument capture et analyse la différence de temps acoustique et magnétique générée par la décharge d'impact sur le site du défaut, combinant les principes de capteur de vibration et d'induction électromagnétique pour offrir une précision de localisation. Équipé d'un écran LCD tactile haute luminosité de 1,5 pouce (résolution 480x850, 350 nits), le XHDD503C+ assure une visibilité claire même en plein soleil lors des opérations sur le terrain en extérieur.
Convient aux défauts de faible résistance, de court-circuit, de circuit ouvert, de circuit rompu, de fuite de haute résistance et de claquage sur les câbles d'alimentation, les câbles coaxiaux et les câbles basse tension de différents niveaux de tension, sections transversales et milieux diélectriques. Conforme aux normes DL/T 849.2-2019 et GB/T 18268.1.
Caractéristiques principales
- Positionnement synchrone acoustico-magnétique avec calcul automatique de la différence de temps
- Écran LCD tactile haute luminosité de 1,5 pouce (480x850, 350 nits) — lisible au soleil
- Réglage automatique et manuel du gain/déclenchement pour les canaux acoustique et magnétique
- Quatre modes de filtrage sélectionnables : Passe-tout, Passe-bande, Passe-bas et Passe-haut
- Réduction du bruit de fond BNR et réduction du bruit de mise en sourdine pour les environnements de terrain difficiles
- Filtrage par superposition de cinquième ordre pour une clarté de signal améliorée
- Indication de déviation de trajectoire avec invite de point de défaut approchant
- Sonde fixe numérique hautement sensible, résistante au bruit, entièrement numérique
- Capteurs de signal à isolation physique multicouche avec indice d'étanchéité IP65
- Batterie au lithium intégrée de grande capacité avec plus de 8 heures d'autonomie en veille et chargeur rapide
- Conception compacte et légère — unité principale 0,82 kg, sonde 2,2 kg
Spécifications techniques
| Méthode de positionnement |
Synchronisation acoustico-magnétique |
| Précision de détection |
Positionnement : ≤ 0,1 m ; Trajectoire : ≤ 0,5 m |
| Plage de détection |
0,00 - 99,99 ms |
| Modes de filtrage |
Passe-tout (100Hz-1600Hz), Passe-bande (200Hz-600Hz), Passe-bas (100Hz-300Hz), Passe-haut (160Hz-1600Hz) |
| Méthode de filtrage |
Filtre de superposition de cinquième ordre |
| Gain de canal |
8 niveaux (sonore et magnétique) ; seuil de déclenchement 0-99 niveaux |
| Sortie sonore |
Gain 16 niveaux (0-112 dB), impédance 350Ω |
| Affichage |
Écran LCD tactile 1,5 pouce, 480x850, 350 nits |
| Indice d'étanchéité |
IP65 (capteurs à isolation physique multicouche) |
| Alimentation |
Batterie 18650 3,7V 3200mAh x4 |
| Autonomie en veille |
> 8 heures |
| Température de fonctionnement |
-25°C à 65°C ; HR ≤ 90% |
| Dimensions du boîtier |
428L x 350W x 230H mm |
| Poids total |
7,5 kg |
| Unité principale |
190L x 75W x 135H mm, 0,82 kg |
| Sonde |
200 Dia. x 130H mm, 2,2 kg |
| Conformité |
DL/T 849.2-2019 / GB/T 18268.1 |
Liste d'emballage
|
Liste des composants de l'instrument et schéma
|
|
Nom
|
Quantité
|
Graphiques
|
Nom
|
Quantité
|
Graphiques
|
|
Localisateur de défauts de câbles
|
1
|
|
Sonde
(y compris tige de connexion, base, piquet de mise à la terre , connecteur de sonde et connecteur de disque )
|
1
|
|
|
Câble de signal blindé à 7 conducteurs
|
1
|
|
|
Chargeur
|
1
|
|
|
Casque
|
1
|
|
|
Clé multifonctionnelle
en forme de fleur
|
1
|
|
Questions fréquemment posées
Q1 : Comment la synchronisation acoustico-magnétique améliore-t-elle la précision de la localisation des défauts ?
La méthode acoustico-magnétique détecte simultanément le signal électromagnétique (qui se déplace à la vitesse de la lumière) et le signal acoustique (qui se déplace à la vitesse du son dans le sol). En mesurant la différence de temps entre ces deux signaux, l'instrument calcule la distance précise jusqu'au point de défaut avec une précision de 0,1 mètre, éliminant ainsi les approximations des méthodes audio seules traditionnelles.
Q2 : Quel mode de filtrage dois-je sélectionner pour différentes conditions de terrain ?
Quatre modes sont disponibles : Passe-tout (100Hz-1600Hz) pour une utilisation générale avec une interférence minimale ; Passe-bande (200Hz-600Hz) pour un rejet de bruit équilibré ; Passe-bas (100Hz-300Hz) pour les sols meubles ou sablonneux où les hautes fréquences s'atténuent rapidement ; Passe-haut (160Hz-1600Hz) pour les surfaces pavées dures ou en béton proches du point de défaut où le bruit de fond basse fréquence est dominant.
Q3 : Quels types de défauts de câbles le XHDD503C+ peut-il détecter ?
Le XHDD503C+ convient aux défauts de faible résistance, aux défauts de court-circuit, aux défauts de circuit ouvert (circuit rompu), aux défauts de fuite de haute résistance et aux défauts de claquage sur les câbles d'alimentation, les câbles coaxiaux haute fréquence, les câbles d'éclairage public et les fils enterrés de divers matériaux, sections transversales et milieux diélectriques.
Q4 : La classification IP65 est-elle suffisante pour les environnements humides et poussiéreux ?
Oui. La classification IP65 signifie que l'instrument est totalement étanche à la poussière et protégé contre les jets d'eau à basse pression de toutes directions. Les capteurs à isolation physique multicouche offrent une protection supplémentaire aux composants sensibles de la sonde, rendant le XHDD503C+ fiable sous la pluie, la boue, la poussière de construction et dans les environnements à forte humidité.
Q5 : Quelle est la durée de vie de la batterie lors d'une utilisation continue sur le terrain ?
La batterie lithium-ion 18650 intégrée de 3,7 V 3200 mAh (4 cellules) offre plus de 8 heures d'autonomie en veille continue. Une charge complète prend environ 4 heures avec le chargeur rapide inclus. L'instrument peut être utilisé pendant qu'il est partiellement chargé sans endommager la batterie.
Q6 : Le XHDD503C+ peut-il être utilisé par un seul technicien ?
Absolument. Le poids total du système est de 7,5 kg, l'unité principale ne pesant que 0,82 kg et la sonde 2,2 kg. Les dimensions compactes et l'interface tactile intuitive permettent à un seul opérateur de transporter, d'installer et d'effectuer la localisation des défauts de manière autonome dans la plupart des scénarios de terrain.
Q7 : À quelles normes le XHDD503C+ est-il conforme ?
Le XHDD503C+ répond aux exigences de positionnement acoustico-magnétique de DL/T 849.2-2019 (Conditions techniques générales pour les testeurs spéciaux d'équipements électriques — Localisateur de défauts de câbles) et GB/T 18268.1 (Exigences anti-interférences pour les équipements de test utilisés sur les sites industriels).
Q8 : Quels accessoires sont inclus avec l'instrument ?

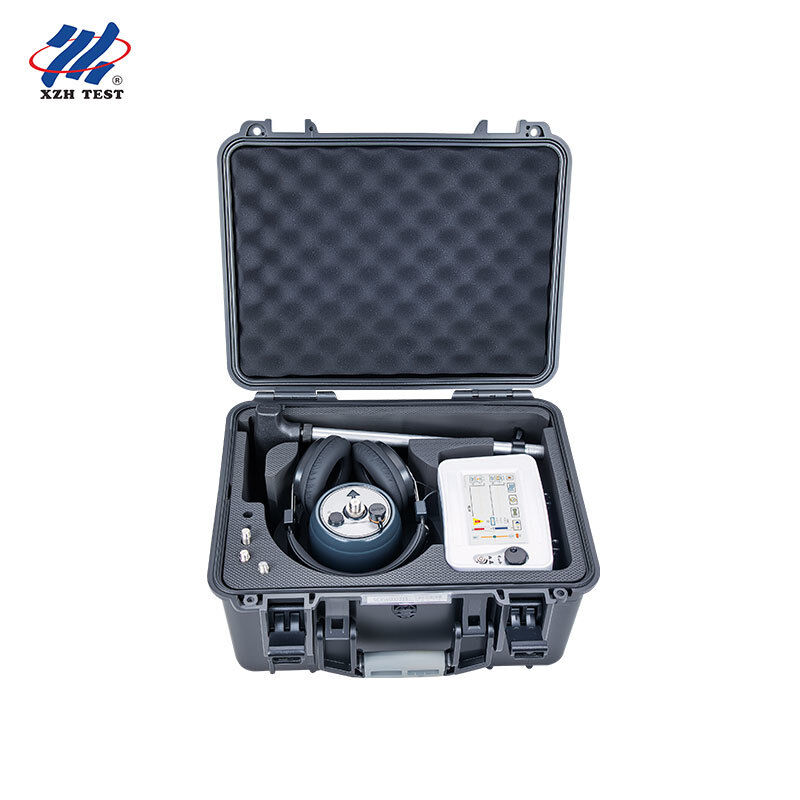

Les accessoires standard comprennent l'unité principale, la sonde numérique avec tige de connexion et base tripode, le câble de signal blindé à 7 conducteurs, un casque d'écoute de surveillance professionnel, un chargeur rapide, une clé multifonctionnelle pour l'assemblage et une mallette de transport robuste. Tous les articles sont emballés dans la mallette de protection de 428L x 350W x 230H mm.
Q9 : Le XHDD503C+ peut-il fonctionner avec n'importe quel générateur d'impulsions haute tension ?
Le XHDD503C+ est compatible avec les générateurs d'impulsions haute tension standard utilisés pour la pré-localisation des défauts de câbles. Il nécessite un cycle de décharge périodique de 3 à 5 secondes pour une mesure optimale de la différence de temps acoustico-magnétique. Pour de meilleurs résultats, associez-le aux pré-localisateurs XHHD523L ou XHHG521A de XZH TEST pour un flux de travail complet de recherche de défauts.
Q10 : Quelle garantie et quel support après-vente sont fournis ?
XZH TEST offre une garantie produit standard couvrant les défauts de fabrication. Des manuels d'utilisation complets en anglais sont inclus, et un support technique à distance est disponible pour les conseils opérationnels. La mise en service sur site et la formation des opérateurs peuvent être organisées pour les commandes groupées. Les pièces de rechange et les accessoires sont tenus en stock pour un envoi rapide.
