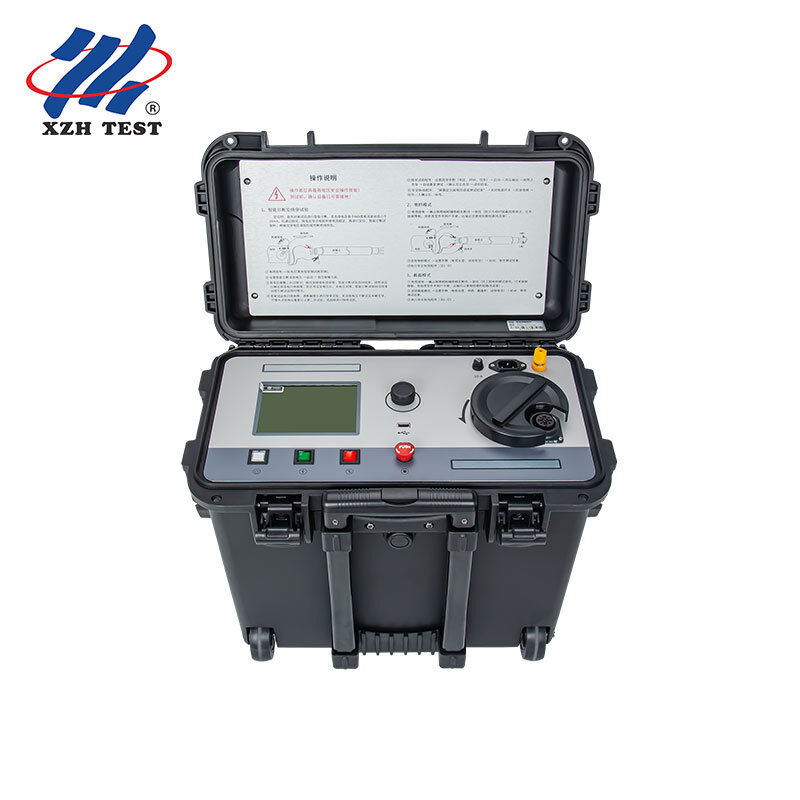

Brûlure numérique à haut courant à travers le pont 60kV 600mA Pré-localisateur de défaut de câble pour les câbles à grande section XHSC-60Q

Le XHSC-60Q est un pont de brûlage numérique à courant élevé conçu spécifiquement pour la conversion rapide de défauts de haute à basse résistance sur les câbles d'alimentation haute tension de grande section et de longue distance. Avec une sortie en mode brûlage de 60 kV et un courant de court-circuit de 600 mA — le plus élevé de sa catégorie — il décompose de manière fiable les canaux de décharge carbonisés dans les câbles isolés papier-huile et réticulés, où les instruments à courant plus faible peinent à obtenir une conduction stable.

Les défauts de câble à haute résistance — en particulier dans les câbles longs à conducteurs de grande section — présentent un chemin de décharge à haute impédance. Un instrument de brûlage avec seulement 100 à 200 mA de courant de court-circuit nécessite souvent des cycles répétés pour carboniser et stabiliser le canal de défaut, et dans certains cas, ne parvient pas à atteindre une résistance suffisamment basse pour une mesure de pont précise. La sortie de 600 mA du XHSC-60Q délivre une énergie proportionnellement plus élevée au point de défaut, accélérant la transition de l'arc instable à haute résistance vers un chemin de conduction stable à basse résistance.

Une fois le défaut conditionné, le module de pont intelligent intégré prend le relais. Fonctionnant à 0 à 4 kV avec la même capacité de courant de 600 mA, il délivre un courant de test suffisant à travers le défaut désormais à basse résistance pour garantir des mesures de rapport propres et répétables — essentielles pour obtenir la précision de positionnement spécifiée de ±(0,2 % L + 1) m.

• Étape 1 — Test de Tenue en Haute Tension : Appliquer une tension CC progressivement croissante en utilisant le mode brûlage pour vérifier l'état de l'isolation et confirmer que le défaut est toujours présent
• Étape 2 — Brûlage : Appliquer 60 kV/600 mA au point de défaut. Surveiller les voltmètres et ampèremètres — à mesure que le défaut se carbonise, la tension chute et le courant se stabilise, indiquant une conversion réussie en basse résistance
• Étape 3 — Pré-localisation par Pont : Tourner le sélecteur de la platine en mode pont. Connecter le câble de mesure blindé à quatre fils. Utiliser le bouton encodeur rotatif sur l'écran TFT de 3,5 pouces pour sélectionner la méthode de pont, de section transversale ou de comparaison de tension en fonction des données de câble disponibles
• Étape 4 — Localisation Précise : Une fois le défaut pré-localisé, déployer un localisateur acoustique-magnétique (instrument séparé) à la distance indiquée pour confirmation finale avant excavation

• Défauts d'isolation à haute résistance sur les câbles de transmission réticulés de 33 kV à 220 kV (jusqu'à 2 500 mm² de section transversale de conducteur)
• Défauts sur câbles papier-huile (PILC) où l'infiltration d'humidité a créé des chemins de décharge instables à haute impédance
• Défauts de gaine de câble sur de longs circuits HT interconnectés nécessitant le brûlage simultané de multiples discontinuités de gaine
• Localisation de défauts avant mise en service sur des câbles nouvellement installés où des dommages de construction ont créé des défauts latents à haute résistance

Le XHSC-60Q intègre une double protection contre les surcharges et les courts-circuits avec adaptation d'impédance à autoréglage. Un bouton champignon de mise sous tension haute tension permet l'arrêt d'urgence. Le bouton de réglage de la haute tension est interverrouillé avec l'interrupteur haute tension — l'augmentation de la tension n'est possible que lorsque le bouton est ramené à zéro et que l'indicateur de mode confirme la sélection du pont ou du brûlage. Toutes les opérations sont effectuées via un encodeur rotatif isolé au potentiel de terre, avec l'écran LCD et l'électronique du pont flottant à haut potentiel pour la précision de mesure, tandis que l'opérateur reste entièrement isolé.
