XHSC-60Q Localisateur de défaut de câble numérique intégré de 60 kV 600 mA avec capacité HV GIS

Le XHSC-60Q est un pont de brûlage numérique entièrement intégré qui combine le brûlage haute tension (60kV, 600mA) et la pré-localisation intelligente des défauts par pont en un seul boîtier portable à roulettes. Conçu spécifiquement pour les équipes de service sur le terrain qui ont besoin d'un déploiement rapide sur des systèmes de câbles complexes — y compris les réseaux haute tension terminés par GIS et interconnectés en croix — sans le fardeau logistique d'instruments séparés.

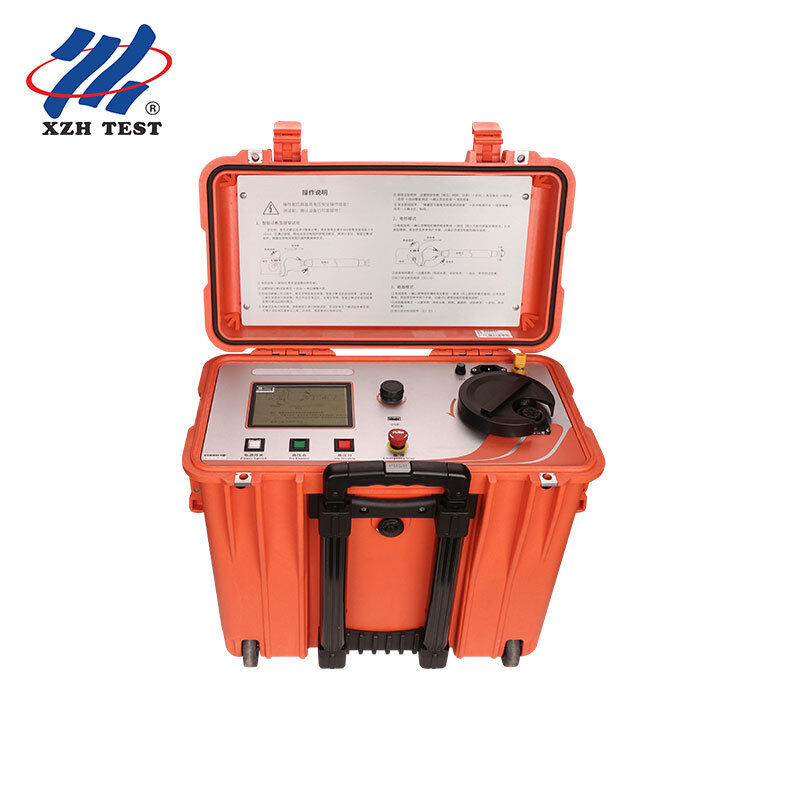

Le XHSC-60Q abrite sa source de courant constant haute tension, son module de détection de pont et son écran LCD TFT de 3,5 pouces à l'intérieur d'un boîtier robuste à roulettes conçu pour le transport sur le terrain. L'ensemble du système ne pèse que 29 kg, permettant un déploiement par un seul opérateur du véhicule au point de test. Un sélecteur rotatif bascule de manière transparente entre les modes de brûlage et de pont — aucune reconnexion de câble requise.

Le module de pont intelligent prend en charge trois algorithmes de positionnement:

• Méthode du Pont: Nécessite une longueur de câble connue et un câble auxiliaire de section égale avec un court-circuit à l'extrémité lointaine à faible résistance
• Méthode de la Section Transversale: Utilise des données connues sur la section transversale et le matériau — idéal lorsque la longueur du câble auxiliaire diffère
• Méthode de Comparaison de Tension: Détermine la distance du défaut par calcul en pourcentage à partir de deux configurations de câblage — convient lorsque seule la longueur du câble est connue

Toutes les méthodes fonctionnent via l'écran LCD du côté haute tension avec contrôle rotatif au potentiel de terre — aucun contact physique avec la section haute tension pendant le fonctionnement.

• Pré-localisation de défauts d'isolation de câbles HT sur circuits terminés par GIS sans retirer les appareillages GIS
• Localisation de défauts de gaine sur systèmes de câbles interconnectés en croix sans court-circuiter les liaisons d'interconnexion
• Brûlage de défauts à haute résistance sur câbles de transmission et de distribution de grande section et longue distance
• Tests de vérification de la tenue en tension continue
• Localisation de câbles courts et de défauts proches où les méthodes de réflexion d'onde ont des zones aveugles

Contrairement aux configurations conventionnelles à deux instruments, la conception intégrée réduit la logistique sur le terrain, élimine les problèmes de compatibilité entre les unités séparées et fournit une interface utilisateur cohérente pour les deux modes de fonctionnement. La mesure de résistance à quatre fils (Kelvin) avec câble blindé élimine les erreurs de résistance des fils, tandis que la couche de blindage tressée en maille de cuivre assure la sécurité de l'opérateur grâce à une mise à la terre fiable.
