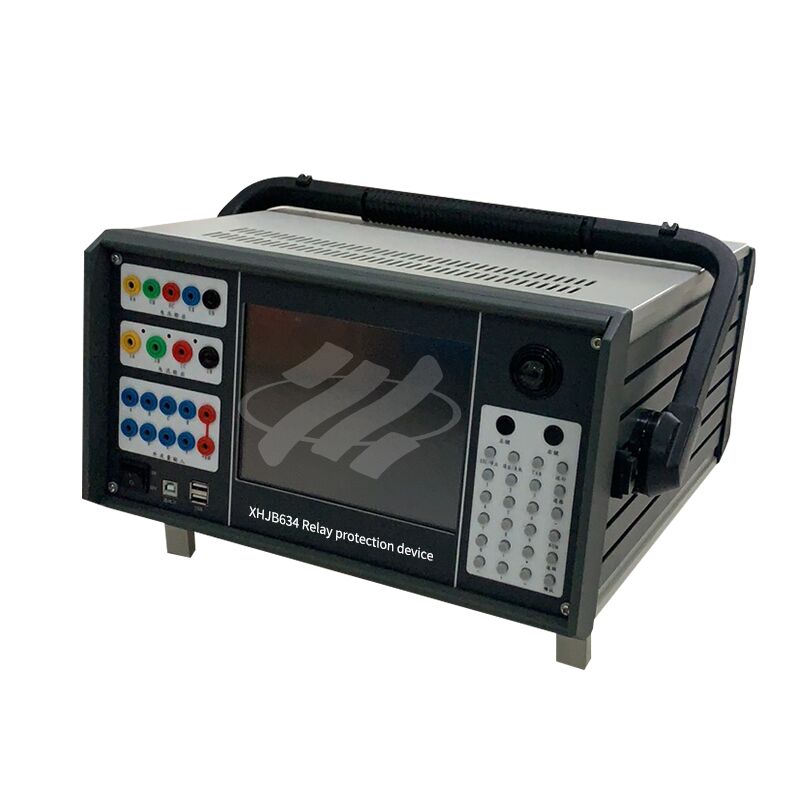

Le calibreur de protection de relais à microprocesseur XHJB634 est un instrument de test de protection de relais compact basé sur un microprocesseur, adoptant la technologie microélectronique. Conforme à la norme DL/T624-2010 pour les appareils de test de protection de relais à microprocesseur, il est amélioré en analysant les avantages et les inconvénients des produits similaires conventionnels.
PC industriel haute performance et DSP haute vitesse intégrés, associés à un module DAC 16 bits, un écran LCD de 8,4 pouces et un clavier intégré. L'appareil peut être utilisé indépendamment ou connecté à un ordinateur portable, offrant des fonctions robustes, un faible encombrement et une précision supérieure.
Paramètres techniques
★ Source de courant alternatif : Monophasé : 3 × 40A Triphasé : 120A Puissance : ≥450VA/phase
★ Temps de sortie : 0 à 10A en continu, 10 à 20A ≥60 secondes, >20A ≥10 secondes
★ Source de tension alternative : Monophasé : 4 × 120V Puissance : ≥60VA/phase
★ Source de courant continu : Monophasé : -10A à +10A Puissance de sortie maximale : ≥200VA
★ Source de tension continue : Monophasé : -150V à +150V Puissance de sortie maximale : ≥100VA
★ Angle de la source alternative : Angle de phase : 0° à 360° Précision : ±0,2°
★ Fréquence de la source alternative : Fréquence : 1 à 2000Hz Résolution de fréquence : 1mHz
★ Sortie harmonique : Capable de produire des harmoniques de toute amplitude de l'ordre 2 à 40
★ Synchronisation : Synchronisation tension et courant ≤10μS
★ Entrée : 8 canaux compatibles avec des contacts actifs de 15V à 250V, identifie automatiquement la polarité des contacts actifs
★ Précision de chronométrage : ≤1ms pour moins de 1s
★ Sortie : 4 paires de contacts secs commutés programmables, capacité : AC/DC 250V, 0,5A
★ Alimentation : 220V±10% 50Hz±10%
Pendant le test, la tension est testée point par point dans cette plage. La fréquence varie à chaque cycle de test, mais la tension reste constante à une certaine valeur. La valeur de tension augmente progressivement à partir de la valeur initiale jusqu'à ce qu'une certaine valeur soit atteinte, auquel cas l'appareil libère le verrouillage et fonctionne correctement. Cette valeur est la valeur limite de verrouillage basse tension.
Étant donné que l'appareil est verrouillé lorsque la tension est inférieure à la valeur de verrouillage, la valeur de changement initiale doit généralement être définie en dessous de la valeur de verrouillage définie par l'appareil, et la valeur de changement finale doit être définie au-dessus de la valeur de verrouillage définie par l'appareil. En d'autres termes, le test progresse de l'état de non-fonctionnement à l'état de fonctionnement de l'appareil, mesurant ainsi la valeur de verrouillage basse tension de l'appareil.
