Testeur de fonctionnement de compteur de parafoudre | XHJS401
Le testeur de fonctionnement de compteur de parafoudre XHJS401 a été spécialement développé par notre personnel technique pour répondre aux exigences spécifiques des utilisateurs d'électricité en matière de test sur site des compteurs de décharge des parafoudres. Il présente une apparence élégante et est pratique à transporter et à utiliser, ce qui en fait un remplacement idéal pour les anciens instruments de test lourds et les méthodes de test inefficaces.
Le testeur émet une impulsion de haute tension de 800 à 1000 V pour simuler une décharge de foudre, vérifiant que le compteur du parafoudre fonctionne et enregistre correctement. Avec un corps compact de seulement φ36×375 mm et un poids total de 780 g, l'instrument peut être tenu d'une seule main lors des tests en hauteur, et la tige conductrice télescopique à l'extrémité peut être étendue pour s'adapter à la hauteur d'installation du compteur.
Alimenté par quatre piles de taille 1 (CC 6 V), le XHJS401 prend en charge plus de 2000 tests de décharge par jeu de piles. Les indicateurs lumineux verts et rouges indiquent les états de charge et de préparation, et le résultat du test est jugé directement par le fait que le compteur compte ou non, donnant un verdict instantané et intuitif sans câblage complexe ni équipement auxiliaire lourd.
Applications et public cible : Conçu pour les équipes de maintenance de sous-stations effectuant des tests préventifs électriques, les institutions de test de protection contre la foudre (centres de protection contre la foudre météorologique et organismes d'inspection tiers de protection contre la foudre), les équipes d'exploitation et d'inspection des lignes de transmission vérifiant les parafoudres de ligne, les départements de contrôle qualité des fabricants de parafoudres à oxyde de zinc, l'inspection de protection contre la foudre des stations-service et des sites de produits chimiques dangereux, et les équipes de test électrique des centrales à turbine à gaz et des centrales d'énergie distribuée.
Spécifications clés
| Paramètre |
Spécification |
| Tension de sortie |
800 ~ 1000V |
| Dimensions du corps principal |
φ36 × 375 mm |
| Dimensions de la tête |
φ50 × 100 mm |
| Poids |
780 g |
| Alimentation |
CC 6V (quatre piles de taille 1) |
| Autonomie de la batterie |
Plus de 2000 tests de décharge par jeu de piles |
| Temps de charge |
Environ 3 à 5 secondes avant que le voyant rouge de prêt ne s'allume |
| Indicateurs |
Voyant vert d'alimentation, voyant rouge de prêt |
| Tige conductrice |
Télescopique, longueur réglable pour s'adapter à la hauteur d'installation du compteur |
| Mise à la terre |
Fil de terre à l'extrémité pour une décharge sûre après le test |
Caractéristiques du produit
Conception compacte de 780 g de type stylo avec tige conductrice télescopique, utilisation à une main en hauteur
Sortie d'impulsion haute tension de 800 à 1000 V déclenchant de manière fiable les compteurs de parafoudre pour vérification
Tests répétés sans mise hors tension, améliorant considérablement l'efficacité de l'inspection sur site
Les indicateurs verts et rouges montrent clairement les états d'alimentation et de charge-prêt
Plus de 2000 tests de décharge par jeu de piles, faible coût de maintenance
Fonctionnement simple, remplacement idéal des anciens testeurs lourds et des méthodes de test inefficaces
Pourquoi les compteurs de parafoudre doivent être testés
Le compteur de décharge est le seul indicateur visible du fonctionnement d'un parafoudre. Lorsqu'une foudre ou une surtension frappe, le compteur enregistre l'action de décharge ; sans compteur fonctionnel, le personnel de maintenance ne peut pas savoir si le parafoudre a absorbé de l'énergie et si ses performances se sont dégradées.
| Situation |
Risque |
Solution XHJS401 |
| Compteur bloqué ou coincé |
Les actions de décharge du parafoudre ne sont pas enregistrées, les défaillances cachées ne peuvent pas être trouvées à temps |
Injecter une impulsion de 800 à 1000 V pour vérifier le bon fonctionnement du mécanisme du compteur |
| Compteur endommagé par la foudre |
Les enregistrements sont perdus et l'état du parafoudre est inconnu |
Un contrôle rapide sur site confirme si le compteur doit être remplacé |
| Test préventif avant la saison des orages |
Les parafoudres non testés peuvent tomber en panne lors de la prochaine frappe de foudre |
Test de fonctionnement du compteur de routine conformément aux réglementations de test préventif DL/T 596 |
| Acceptation de nouvelle installation |
Les erreurs de câblage du compteur ne sont pas détectées |
Le test d'acceptation vérifie que le compteur répond à une décharge simulée |
Étapes de fonctionnement
Insérez le fil de terre dans l'extrémité de l'instrument et établissez une connexion solide
Ajustez la longueur de la tige conductrice télescopique à l'extrémité pour l'adapter à la hauteur du compteur
Tournez l'interrupteur d'alimentation de 90 degrés dans n'importe quelle direction jusqu'à entendre un "clic" pour allumer l'appareil ; le voyant vert s'allume
Attendez que le voyant rouge s'allume (environ 3 à 5 secondes), indiquant que l'instrument est prêt
Touchez la tige conductrice télescopique à l'échantillon de test pour commencer à tester le compteur du parafoudre
Les tests répétés sont autorisés sans éteindre l'appareil, mais la tige conductrice doit être séparée de l'échantillon de test à chaque charge
Après avoir terminé le test, éteignez d'abord l'appareil, puis déchargez la tige conductrice de l'extrémité vers le fil de terre avant de ranger l'instrument
Précautions de sécurité
Connectez toujours fermement le fil de terre avant utilisation et déchargez l'extrémité vers le fil de terre après le test
Ne touchez pas la tige conductrice ou l'échantillon de test pendant la période de charge
Si la batterie est faible, le temps de charge sera prolongé ; remplacez les piles en temps voulu
Gardez l'instrument au sec et évitez les chocs violents pendant le transport et le stockage
Utilisez l'instrument uniquement pour le test de fonctionnement du compteur de parafoudre comme prévu
FAQ
Q1 : À quoi sert le testeur de fonctionnement de compteur de parafoudre XHJS401 ?
Il est utilisé pour tester si le compteur de décharge d'un parafoudre fonctionne correctement. Le testeur injecte une impulsion haute tension de 800 à 1000 V pour simuler une décharge, et si le compteur compte, le mécanisme du compteur est vérifié comme étant fonctionnel.
Q2 : Comment savoir si le compteur de parafoudre fonctionne ?
Après que le voyant rouge de prêt s'est allumé, touchez la tige conductrice à la borne du compteur. Si le compteur avance d'un compte, le compteur fonctionne correctement ; s'il ne compte pas, le compteur peut être bloqué ou endommagé et nécessite une réparation ou un remplacement.
Q3 : Combien de temps prend un test ?
L'instrument est prêt environ 3 à 5 secondes après la mise sous tension. Chaque test de décharge ne prend que quelques secondes, et les tests répétés sont autorisés sans éteindre l'appareil, de sorte qu'une rangée complète de parafoudres peut être vérifiée rapidement.
Q4 : Combien de tests les piles peuvent-elles supporter ?
Quatre piles de taille 1 (CC 6 V) prennent en charge plus de 2000 tests de décharge. Lorsque la batterie est faible, le temps de charge sera prolongé et les piles doivent être remplacées en temps voulu.
Q5 : Est-il sûr de tester en hauteur ?
Oui. La conception de type stylo de 780 g et la tige conductrice télescopique permettent une utilisation à une main à la hauteur d'installation du compteur. Connectez toujours le fil de terre à l'extrémité avant utilisation et déchargez l'extrémité vers le fil de terre après le test avant de ranger l'instrument.

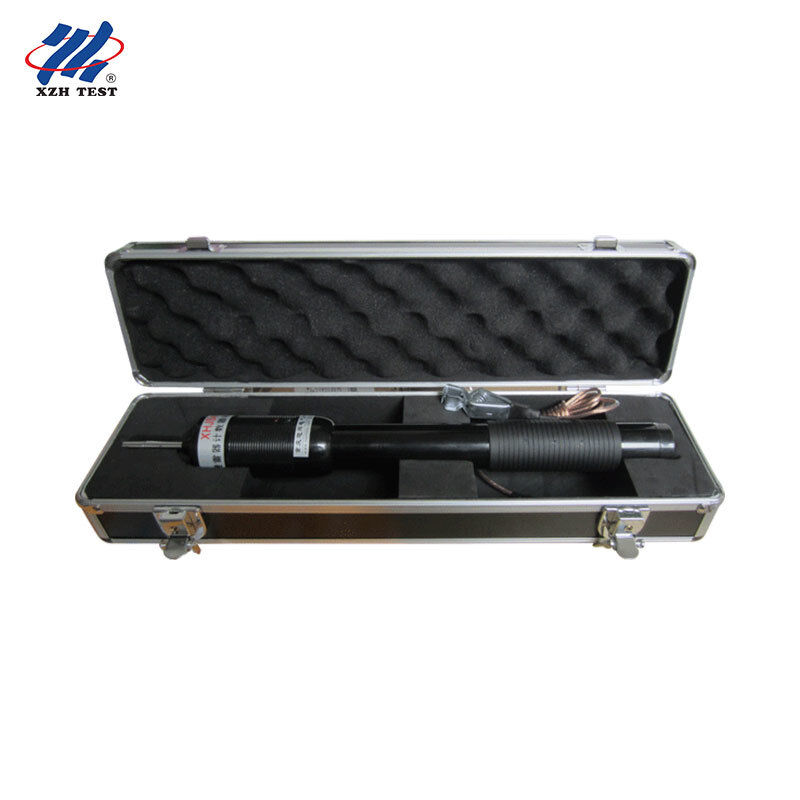

Chaque XHJS401 est livré avec le corps du testeur, le fil de terre et le manuel d'utilisation, et est couvert par une garantie gratuite d'un an et un service technique à vie. Pour les commandes, la formation et le support après-vente, veuillez contacter notre équipe commerciale.
