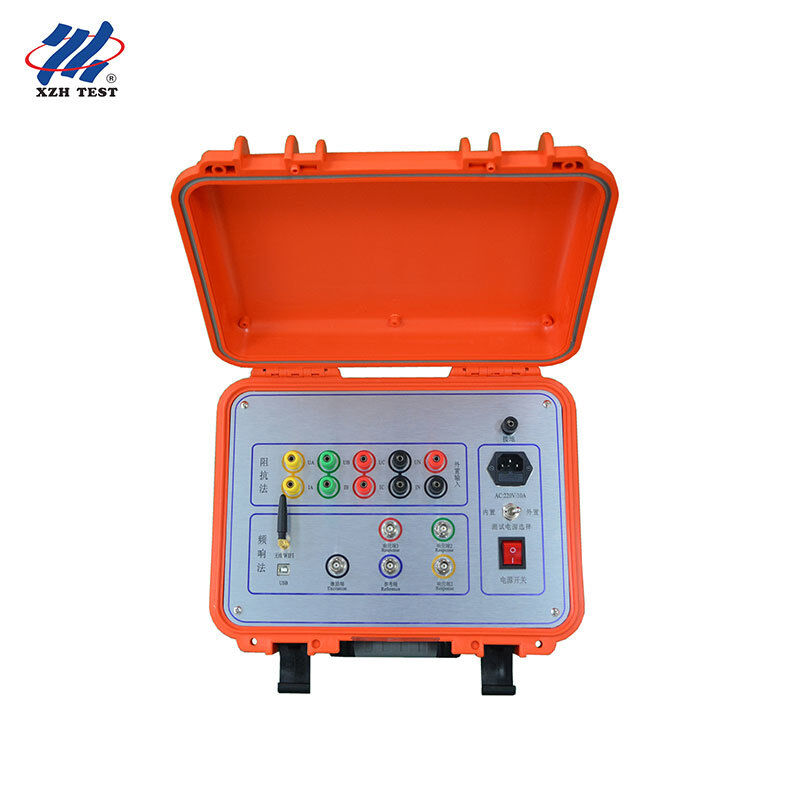

XHBX1502 Testeur de résistance de déformation du bobinage de transformateur— — Un testeur de diagnostic de type USB, utilisant la méthode d'analyse de réponse en fréquence (FRA) et la méthode de résistance pour tester les défauts internes du bobinage des transformateurs de puissance de 63 kV à 500 kV, avec des fonctions d'analyse automatique et de sortie de rapport Word.
Description
Mesure des paramètres caractéristiques du bobinage interne du transformateur XHBX1502, utilisant la méthode d'analyse de réponse en fréquence (FRA) — une technologie de détection de défauts internes non destructive — pour un diagnostic précis des défauts internes du transformateur. Il est applicable à la détection des défauts de structure interne des transformateurs de puissance de 63 kV à 500 kV.
Une fois le transformateur conçu et fabriqué, ses circuits et sa structure interne sont fixes, donc la réponse en fréquence de chaque circuit est également fixe, et les trois phases sont comparables. Cependant, les courts-circuits entre phases ou inter-bobinages pendant le test, les surtensions pendant le transport, ainsi que les forces électromagnétiques lors de courts-circuits et de défauts peuvent entraîner des changements dans les paramètres de distribution du bobinage, modifiant ainsi la réponse en fréquence initiale (changement d'amplitude et décalage du point de résonance). En quantifiant ces changements de réponse — y compris l'amplitude, la plage de fréquence et la tendance de changement — les testeurs peuvent déterminer le degré de déformation du bobinage et aider à diagnostiquer si le transformateur est gravement endommagé ou nécessite une réparation majeure.
Cet instrument est composé d'un ordinateur portable et d'un système de mesure de haute précision basé sur un microcontrôleur. Sa structure est compacte, son fonctionnement est pratique, et il peut être utilisé en lisant simplement le manuel ou après une courte formation.
Caractéristiques principales
Pour la collecte et le contrôleMicroprocesseur à haute vitesse et haute intégration.
Entre l'ordinateur portable et l'instrumentCommunication USB.
Technologie de balayage numérique DDS à haute vitesseUtile pour diagnostiquer avec précision les défauts de bobinage, tels que la déformation, le gauchissement, le déplacement, l'inclinaison, les courts-circuits inter-bobinages et les courts-circuits de phase.
Échantillonnage A/N 16 bits à double canal à haute vitesse(La forme d'onde change visiblement lors de la commutation des interrupteurs de dérivation sur site).
Le logiciel peut régler l'amplitude de sortie du signal, avec une valeur de crête maximale de ±10V.
Système de mesure double— Mesure de balayage linéaire et mesure de balayage segmenté — Compatible avec deux modes de mesure nationaux.
Système d'analyse automatique des données, avec des fonctions de comparaison de la similitude des trois phases (A/B/C) et de la déformation du bobinage de phase verticale (AA, BB, CC).
Génération automatique de documents électroniques Word,Pour le stockage et l'impression.
Méthode de résistance (impédance): Court-circuit côté basse tension, connexion une fois côté haute tension, applicable à toutes les trois phases, et calcul automatique de la résistance de court-circuit de chaque phase.
Deux méthodes de mesure pour un instrument : FRA et méthode de résistance
Le XHBX1502 prend en charge deux méthodes pour le test de déformation du bobinage du transformateur spécifié par les normes de puissance chinoises :
| Méthode |
Principe |
Conforme aux exigences |
Sortie clé |
| Analyse de réponse en fréquence (FRA) |
Compare la réponse en fréquence de chaque phase de chaque bobinage avec les données historiques |
DL/T911-2004 |
Similitude (de très bonne à très mauvaise) et degré de déformation (normal, léger, moyen, sévère) |
| Méthode de résistance/impédance |
Mesure de la résistance de court-circuit basse tension de chaque phase et comparaison des valeurs de résistance de chaque phase avec les valeurs de plaque signalétique. |
DL/T1093-2008 |
Résistance de court-circuit de chaque phase et comparaison inter-phase |
Le système d'analyse automatique des données génère un rapport sur la similitude des trois phases (très bonne uniformité, bonne, moyenne, mauvaise) et l'état du bobinage de phase verticale (bobinage normal, légère déformation, déformation moyenne, déformation sévère), et peut exporter les résultats sous forme de document Word.
Méthode d'analyse de réponse en fréquence — Spécifications techniques 2.1 Mode de balayage & 2.2 Autres paramètres techniques
| Mode de balayage |
Balayage linéaire et balayage segmenté |
| Plage de balayage linéaire |
Plage de fréquence : 10 Hz - 10 MHz, 40000 points ; Résolution : 0,25 kHz / 0,5 kHz / 1 kHz |
| Plage de balayage segmenté |
0,5 kHz - 1 MHz, 2000 points (0,5-10 kHz, 10-100 kHz, 100-500 kHz, 500-1000 kHz) |
| Plage d'amplitude |
-120 dB à +20 dB |
| Précision de l'amplitude |
0,1 dB |
| Précision de la fréquence de balayage |
0,005 % |
| Impédance d'entrée du signal |
1 MΩ |
| Impédance de sortie du signal |
50 Ω |
| Plage d'amplitude de sortie du signal |
±20 V |
| Répétabilité de phase |
99,9 % |
| Température de fonctionnement |
-10 °C à +40 °C |
| Température de stockage |
-20 °C à +70 °C |
| Humidité relative |
<90 %, sans condensation |
Méthode de résistance (impédance) — Spécifications techniques
| Précision de mesure |
Niveau de tension 0,2 ; Niveau de courant 0,2 |
| Plage d'impédance |
0 - 100 % |
| Plage de mesure de tension |
Courant alternatif 25 V - 500 V |
| Plage de mesure actuelle |
Courant alternatif 0,1 A - 10 A |
| Humidité de fonctionnement |
0 - 80 % |
| Répétabilité de phase |
99,9 % |
La méthode de résistance utilise une connexion triphasée et une méthode de mesure monophasée : seul le côté basse tension est court-circuité, les trois phases du côté haute tension sont connectées simultanément, et une seule mesure permet de calculer automatiquement la résistance de court-circuit de chaque phase. Cet appareil peut être alimenté par une source d'alimentation interne de 220 V ou une source d'alimentation externe.
Quand effectuer le test : Période de test recommandée
Les normes chinoises de puissance citées dans le manuel recommandent d'effectuer des tests de déformation du bobinage dans les situations suivantes :
Avant la mise en service et le test— Les transformateurs de 110 kV et plus doivent subir un test de résistance de court-circuit basse tension ou un test de déformation du bobinage FRA pour conserver un enregistrement initial.
Après un court-circuit à proximité(par exemple, un court-circuit de prise ou un court-circuit à proximité récurrent), un test doit être effectué et comparé à l'enregistrement initial. En combinaison avec d'autres tests électriques après des surtensions, le transformateur peut alors être remis en service.
Tests périodiques— Les transformateurs en fonctionnement normal doivent être testés au moins une fois tous les six ans.
Public cible
Les utilisateurs cibles du XHBX1502 sont les équipes responsables de l'évaluation de l'état interne des grands transformateurs de puissance :
Fabricants de transformateurs de puissanceEffectuer des tests de bobinage en usine et avant livraison pour établir un enregistrement de référence.
Unités d'exploitation et de maintenance du réseau électriqueEffectuer des inspections régulières et post-court-circuit des transformateurs.
Ateliers de réparation et de maintenance de transformateursÉvaluer l'état de déformation du bobinage avant de décider d'effectuer ou non une maintenance.
Instituts de recherche scientifique sur l'énergie et sociétés d'inspectionFournir des services de diagnostic tiers pour les transformateurs de puissance de 63 kV à 500 kV.
Il peut être utilisé en se connectant à un ordinateur portable via USB, en effectuant automatiquement une analyse triphasée et en générant un rapport Word. Il est spécialement conçu pour une utilisation sur site et en usine — il suffit de déconnecter le câble de connexion du transformateur, sans avoir besoin de le suspendre ou de le retirer.
Questions fréquentes
Pour quelle classe de tension de transformateur le XHBX1502 est-il applicable ?
Il est conçu pour la détection des défauts de structure interne des transformateurs de puissance de 63 kV à 500 kV.
Quelles méthodes de test prend en charge cet appareil ?
Il prend en charge la méthode d'analyse de réponse en fréquence (FRA) et la méthode de résistance (impédance), répondant respectivement aux normes DL/T911-2004 et DL/T1093-2008.
Quelle est la plage et la résolution de balayage FRA ?
Le balayage linéaire couvre une plage de fréquence de 10 Hz à 10 MHz avec 40 000 points de balayage ; le balayage segmenté couvre une plage de fréquence de 0,5 kHz à 1 MHz avec 2 000 points de balayage. Les options de résolution de fréquence sont de 0,25 kHz, 0,5 kHz et 1 kHz.
Combien de temps faut-il pour la mesure ?
En utilisant la méthode d'analyse de réponse en fréquence (FRA), chaque phase prend moins de 60 secondes, et le temps total pour les transformateurs de puissance de bobinage haut, moyen et bas ne dépasse pas 10 minutes. La méthode de résistance prend moins de 15 secondes par phase, et le temps total ne dépasse pas 1 minute.
Le transformateur doit-il être retiré du réservoir d'huile ou démonté ?
Non, il suffit de déconnecter le câble de connexion du transformateur ; le test peut être effectué sans suspendre ou démonter le transformateur (pas besoin de retirer le couvercle du transformateur).
À propos du fabricant
Cet instrument est produit par Xi'an Zhonghang Electric Technology Co., Ltd. (XZH TEST), un fabricant de transformateurs de puissance et d'instruments de test électriques. Le testeur de résistance de déformation du bobinage de transformateur XHBX1502 est conforme aux exigences techniques des normes DL/T911-2004 et DL/T1093-2008.
Site Web :www.xzhjdkj.com
