Testeur d'interrupteur à ouverture supérieure pour disjoncteurs

Vue d'ensemble du produit

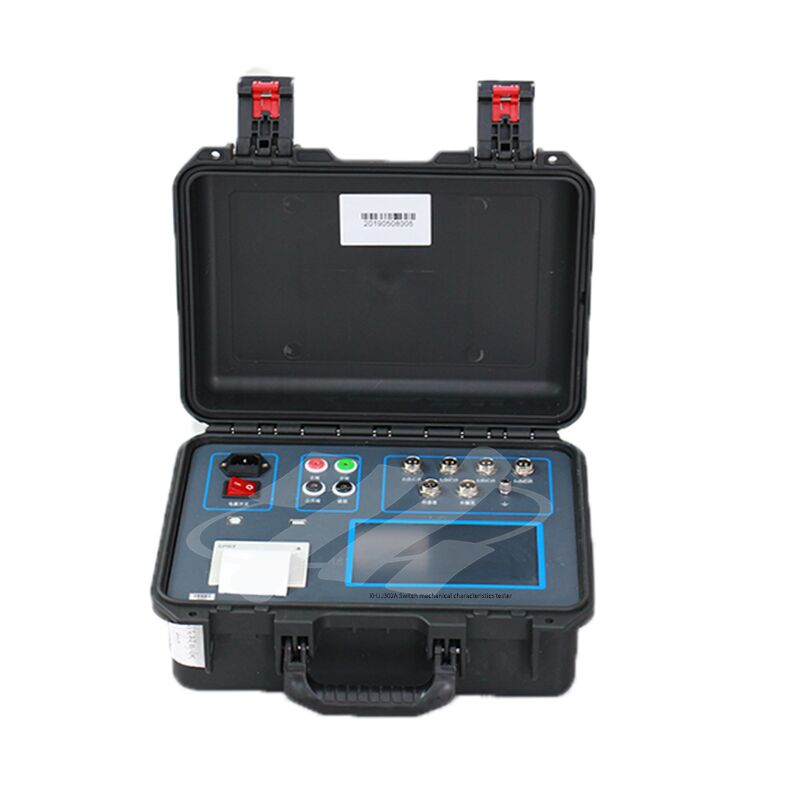

Le testeur complet de commutateur haute tension XHJJ302A est un dispositif pour mesurer les paramètres de caractéristiques mécaniques des commutateurs.Il convient non seulement à la mesure de la vitesse des interrupteurs sous vide, mais également à d'autres disjoncteurs haute tension (huileIl dispose d'un mécanisme d'ouverture supérieure, de petites dimensions, d'un poids léger et d'accessoires complets.

Caractéristiques de performance
1. L'instrument peut identifier automatiquement les états d'ouverture et d'ouverture des contacts et demander les opérations d'ouverture et de fermeture correspondantes en fonction de l'état de contact de référence;

2. 12 contacts peuvent être détectés et leur état de connexion affiché, ce qui permet aux utilisateurs de vérifier le câblage;

3. L'instrument peut stocker 50 ensembles de résultats d'essai;

4. affichage LCD grand écran (320×240), pas de réflexion ou écran noir à la lumière du soleil, menus graphiques et de caractères chinois, instructions d'opération et une interface basée sur le menu pour un fonctionnement facile;

5L'instrument dispose d'une fonction d'analyse graphique, permettant l'affichage simultané des formes d'onde et des données mesurées, rendant le processus d'essai plus intuitif;

6L'instrument est équipé d'une fonction de protection contre les retards, qui coupe automatiquement la tension de la bobine après le fonctionnement du disjoncteur.protéger efficacement à la fois l'interrupteur et l'instrument d'essai;

7Cet instrument peut effectuer des essais d'ouverture et de fermeture électriques et manuels;

8. Des essais de haute et de basse tension peuvent être effectués;

9. Des essais de recouverture peuvent être effectués, y compris des mesures de paramètres en fermeture, ouverture-fermeture et ouverture-fermeture-ouverture;

Paramètres techniques
★ Mesure du temps: 0,01 ‰ 9000 ms 1% ± 1% de lecture + 2 chiffres)
★ Mesure de la vitesse: capteur de 1 mm 0,01 ‰ 25,00 m/s
0.1mm détecteur 0,001~2,50m/s
0Capteur d'angle de 0,5° 1 cycle / 0,5°
★ Mesure du coup: Capteur: 50 mm, Résolution: 0,1 mm Réglage 5 mm ≈ 900 mm
Sensor à 360°, résolution 0,5°
★ Voltage de fonctionnement: 220 V CA ± 10% 50 ± 1 Hz
★ Environnement de fonctionnement: -10°C~40°C RH≤80%
