Localisateur de défauts de câbles souterrains avec condensateur 8μF intégré

Caractéristiques du produit:

Mesure précise en temps réel de la tension du côté haute tension;

Protection contre le démarrage en position zéro pour une sécurité et une fiabilité accrues;

Une conception unique de mesure de haute tension, permettant au voltmètre d'indiquer la valeur de tension du condensateur en temps réel même lorsqu'il est arrêté, offrant aux opérateurs un contrôle complet de la haute tension;

Le temps de décharge peut être fixé arbitrairement à des intervalles appropriés.

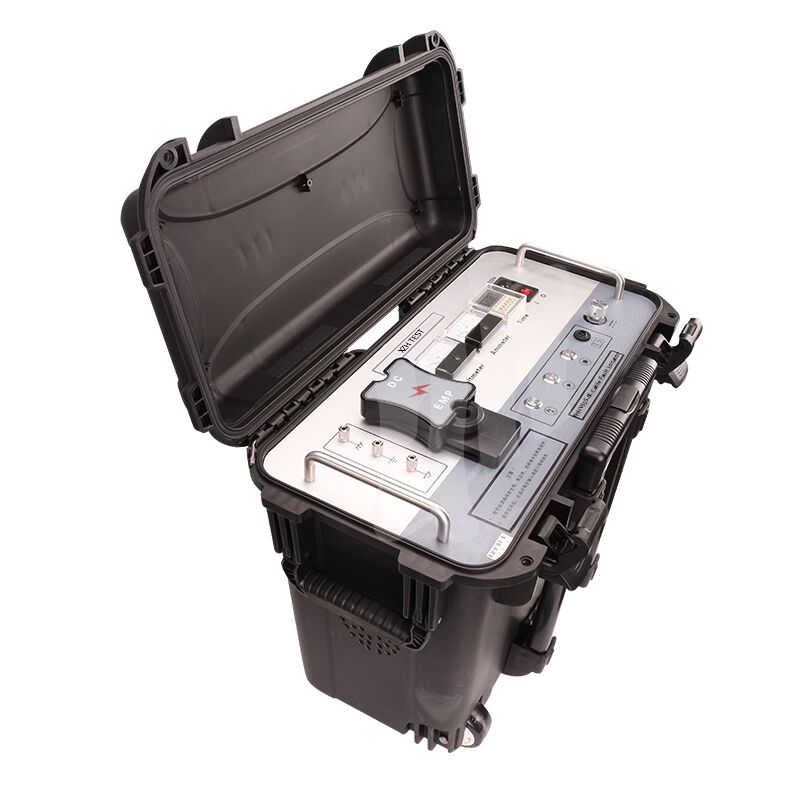

Description de la fonction du panneau

1. Terrain de sécurité: Terre le boîtier de l'instrument pour éviter que celui-ci ne soit mis en marche ou que le personnel ne reçoive un choc électrique.

2Bouton de décharge: lorsque la haute tension est éteinte, en appuyant sur ce bouton, la charge interne est déchargée manuellement.

3. Bouton de démarrage/indicateur de position zéro: lorsque l'indicateur de position zéro s'allume (jaune), il indique que l'instrument est en position zéro.Appuyez sur le bouton de démarrage pour activer la sortie haute tension. Lorsque l'indicateur de position zéro est éteint, il indique que l'instrument n'est pas en position zéro.l'indicateur de position zéro s'allumeEn appuyant à nouveau sur le bouton de démarrage, la sortie haute tension sera activée.

4. Bouton d'arrêt/indicateur de haute tension: lorsque le test est terminé ou qu'une anomalie se produit, en appuyant sur ce bouton, la sortie haute tension est coupée.L'indicateur de haute tension s'allume pour indiquer que la sortie haute tension a commencé; l'indicateur s'éteint pour indiquer que la sortie haute tension s'est arrêtée.

5. Commutateur de protection contre les surtensions: en appuyant, la fonction de protection contre les surtensions est activée; en la relâchant, l'instrument a déclenché la protection contre les surtensions.Après avoir allumé le dispositif, tournez d'abord ce bouton dans le sens antihoraire jusqu'à la fin, puis appuyez sur le bouton de démarrage.et dans le sens inverse des aiguilles d'une montre pour diminuer la haute tension de sortie de haut à bas.

7. Commutateur d'alimentation: "position 1" indique que l'alimentation en courant alternatif 220V est allumée pour alimenter le système; "position 0" indique que l'alimentation en courant alternatif 220V est éteinte pour alimenter le système.

8. Porteur de fusible: lieu d'installation des fusibles dans le système d'alimentation en courant alternatif 220 V.

9. prise d'alimentation: alimentation de fonctionnement de l'instrument, port de connexion AC 220V.

10. Réglage du temps: définit l'intervalle de temps de décharge.

11Ampère: indique le courant du côté haute tension.

12. Voltmètre: un kVmètre indiquant la tension de sortie haute tension.

13. Sortie haute tension (EMP): connectez la ligne de sortie haute tension pendant la décharge d'impulsion.

14. Sortie haute tension (DC): connectez la ligne de sortie haute tension pendant le test de résistance à la tension en courant continu.
